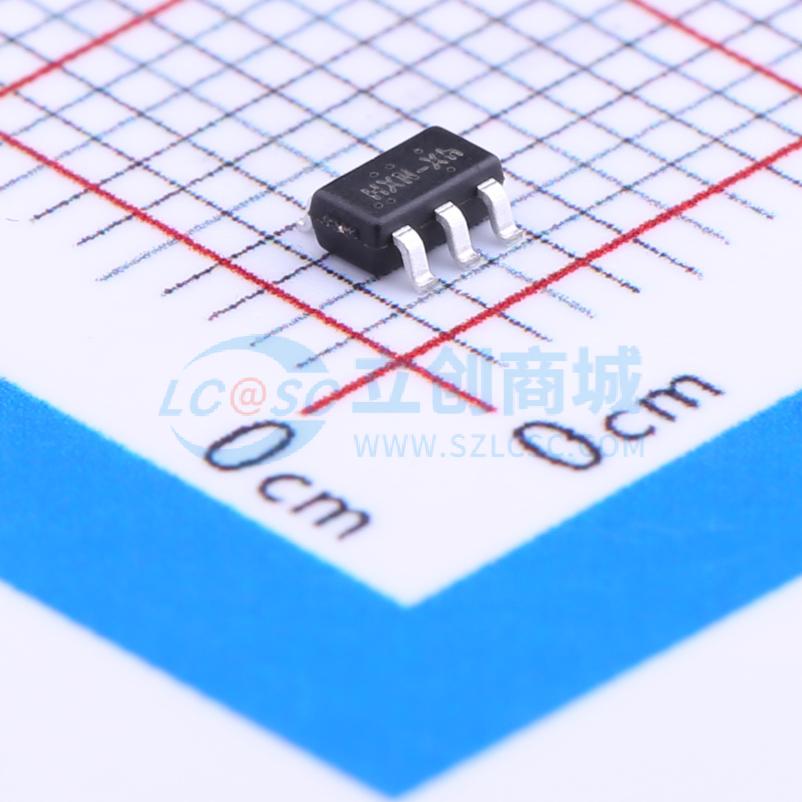

温馨提醒：图片仅供参考，商品以实物为准
SD6201-AF
高效同步升压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SD6201是一款高效的同步升压DC/DC转换器,适用于中等功率系统。其工作电压范围为0.9V至4.4V,输出电压范围为2.5V至4.3V,最大输出电流为850mA,开关频率为1.4MHz。该器件采用SOT-23-6L封装,具有低启动电压、低关断电流和自动PWM/PFM模式切换等功能。
- 品牌名称
- SHOUDING(首鼎半导体)
- 商品型号
- SD6201-AF
- 商品编号
- C171633
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~4.4V | |
| 输出电压 | 2.5V~4.3V | |
| 输出电流 | - | |
| 开关频率 | 1.4MHz | |
| 工作温度 | -30℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 260uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SD6201是一款高效率同步、PWM升压DC/DC转换器，优化用于为中等功率系统提供高效的解决方案。在0.9V至4.4V的输入电压范围内工作，具有1.4MHz的固定频率开关。这些特性通过允许使用小型低剖面电感器和陶瓷电容器来最小化整体解决方案的尺寸。轻载时自动切换PWM/PFM模式可以节省电力并提高效率。
SD6201能够提供2.5V至4.3V之间的输出电压，内部同步开关设计无需肖特基二极管即可提供高效率。
SD6201稳压器采用行业标准SOT-23-6L功率封装（或根据需求定制）。
应用领域
- 数码相机和MP3播放器
- 掌上电脑/个人数字助理
- 手机
- 无线手柄和DSL调制解调器
- PC卡
- 便携式媒体播放器
