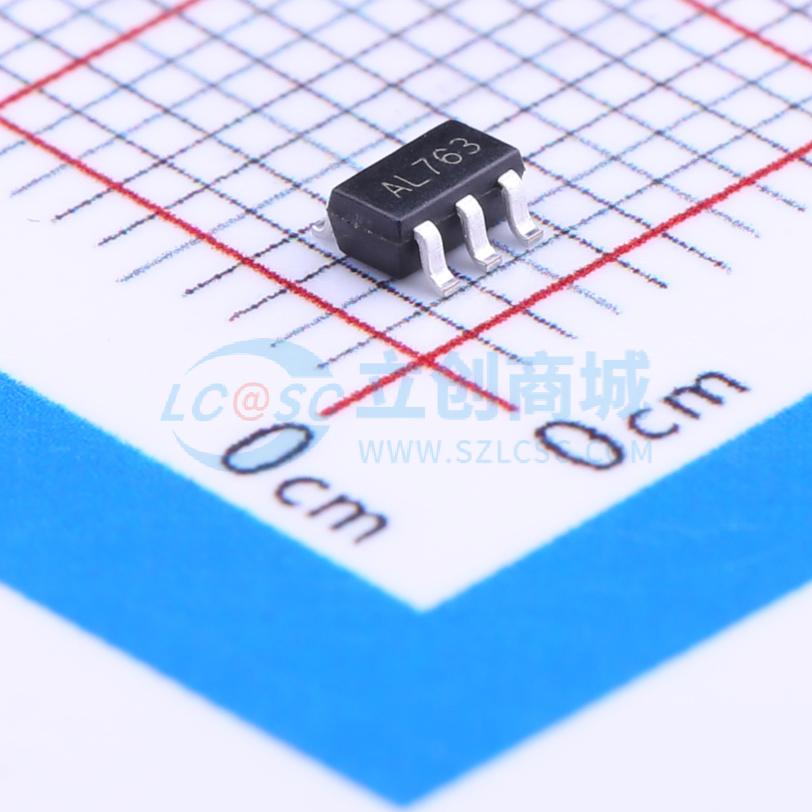

温馨提醒：图片仅供参考，商品以实物为准
SD6271LR-G1
升压型 2A 2.6V
- 描述
- SD6271是一款电流模式升压DC-DC转换器,内置0.2Ω的2.5A、16V功率MOSFET,具有高效率和内部补偿网络,减少了外部组件数量。误差放大器的非反相输入连接到0.6V精密参考电压,内部软启动功能可减少浪涌电流。该器件采用SOT23-6L封装,适用于充电器、LCD显示器、数字相机、手持设备和便携式产品。
- 品牌名称
- SHOUDING(首鼎半导体)
- 商品型号
- SD6271LR-G1
- 商品编号
- C171632
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.6V | |
| 输出电压 | 12V | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 190uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SD6271是一款电流模式升压DC-DC转换器。其内置0.2Ω功率MOSFET的PWM电路使得该调节器具有很高的电源效率。内部补偿网络也减少了对外部最多6个元件的需求。误差放大器的非反相输入端连接到0.6V精密参考电压，内部软启动功能可以减少浪涌电流。SD6271采用SOT23-6L封装，为各种应用领域提供了节省空间的解决方案。
商品特性
- 可调输出高达12V
- 内部固定PWM频率：1.0MHz
- 精密反馈参考电压：0.6V（±2%）
- 内置0.2Ω，2.5A，16V功率MOSFET
- 关断电流：0.1μA
- 过温保护
- 过压保护
- 可调过流保护：0.5A ~ 2.5A
- 封装：SOT23-6L
应用领域
- 充电器
- 液晶显示器
- 数码相机
- 手持设备
- 便携式产品
