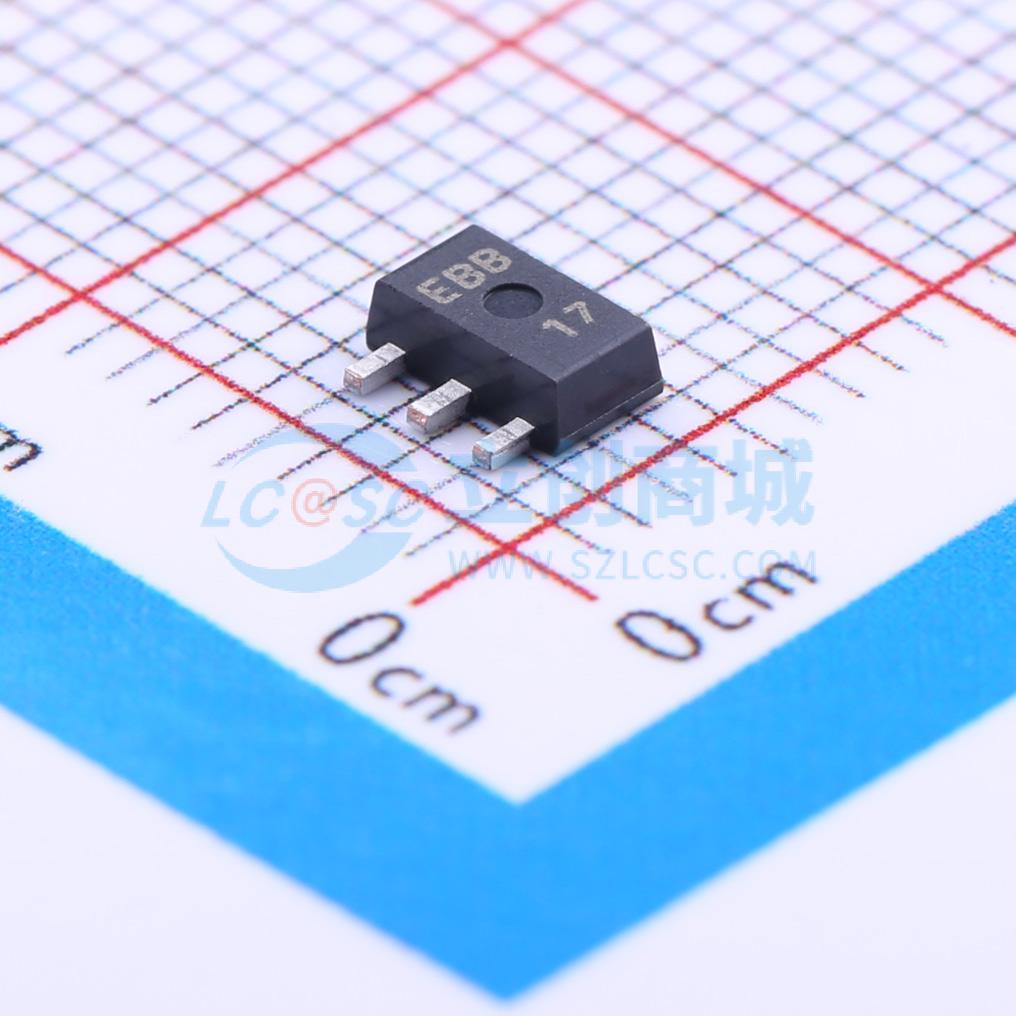

温馨提醒：图片仅供参考，商品以实物为准
XC6902N501PR-G
输入16V 输出5V 200mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- -16V输入 负电压3端子高速电压稳压器
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC6902N501PR-G
- 商品编号
- C165898
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 16V | |
| 输出电压 | 5V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 45dB@(1kHz) | |
| 压差 | 114mV@(20mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 200uA | |
| 噪声 | - | |
| 特性 | 过流保护；过热保护；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 负极 | |
| 输出通道数 | 1 |
商品概述
XC6902系列是一款负电压CMOS稳压器，包含基准电压源、误差放大器、驱动晶体管、电流限制器和相位补偿器。 XC6902是一款三端负电压稳压器（无CE引脚），能够接受 -16V 输入。 当输出电流达到限流值时，过流保护电路将启动。当结温达到限制温度时，热关断电路将启动。
商品特性
- 最大输出电流：200mA
- 输入电压范围：-2.4 ～ -16V
- 输出电压范围：-2.5V、-2.6V、-3.0V、-3.3V、-4.0V、-4.5V、-5.0V、-6.0V、-12.0V
- 精度：-2.0V～-12V 范围内为 ±1.5%
- 温度稳定性：典型值 ±50ppm/℃
- 压差：400mV（输出电流 = 100mA 时）
- 低功耗：100μA，限流典型值 350mA，折返式
- 热关断（150°C）
- 与陶瓷电容兼容
- 工作环境温度：-40°C ～ +85°C
- 封装：SOT - 23、SOT - 89、USP - 6C
- 环保
应用领域
- 负电源
- 模块（无线局域网、数码相机等）
- 数码相机
- 移动设备/终端
