温馨提醒：图片仅供参考，商品以实物为准

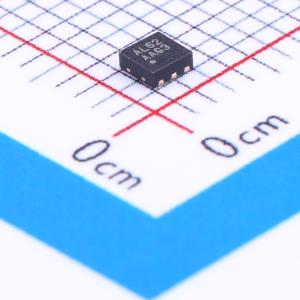

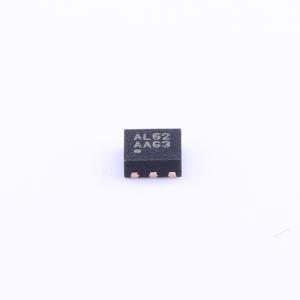

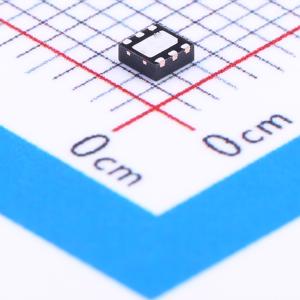

AW9962DNR
停产 AW9962DNR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成PWM 调光的串联WLED 驱动器
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW9962DNR
- 商品编号
- C164089
- 商品封装
- TDFN-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | - | |
| 开关频率 | 1.1MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | - | |
| 调光 | PWM | |
| 特性 | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 2.7V至5.5V的输入电压范围
- 38V过压保护（OVP）电压，支持最多10颗串联LED
- 采用创新的CDC(Classification Drive Control)输出驱动技术，显著提升EMI性能
- 200mV反馈电压
- 1% PWM调光电流精度 ±20%
- 支持最低0.3%的PWM调光 (VFB.TYP = 0.6mV)
- 1.1MHz开关频率
- 内置过流保护和过温保护功能
- 内置软启动功能，限制启动时的浪涌电流
- 纤小的TDFN2×2 - 6L封装
应用领域
- 移动电话
- 便携式多媒体播放器
- PDAs
- GPS接收器
