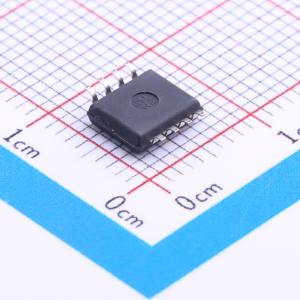

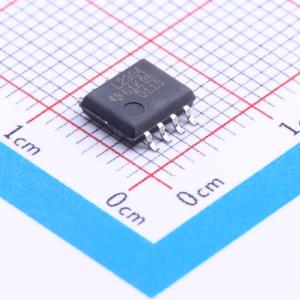

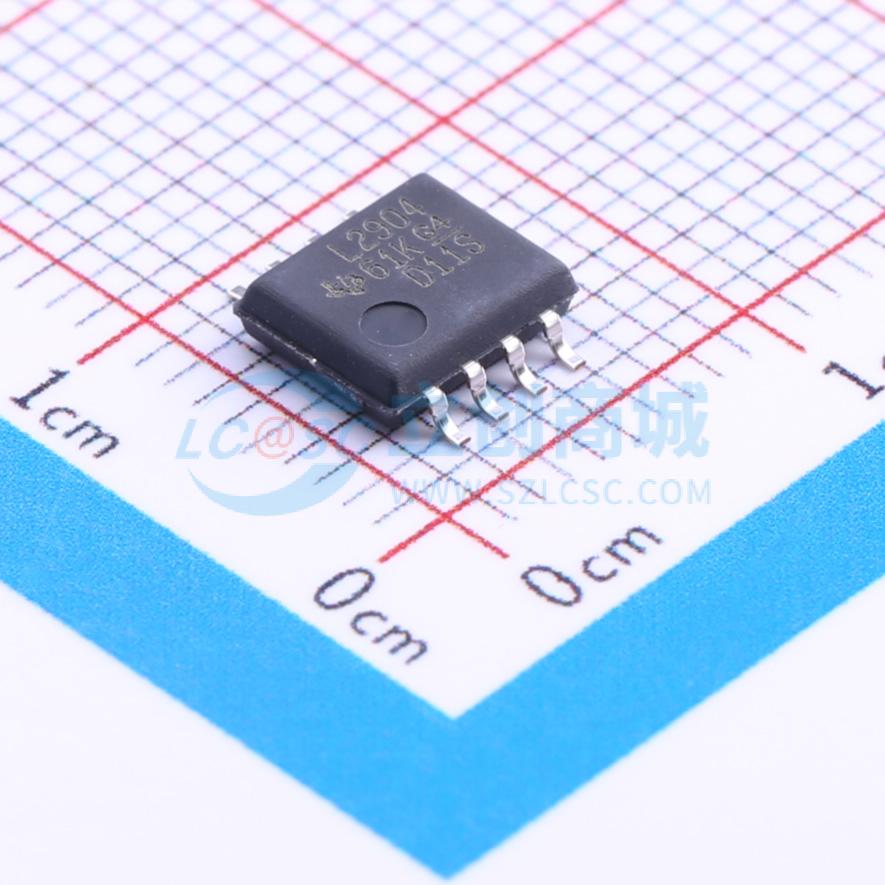

温馨提醒：图片仅供参考，商品以实物为准
LM2904PSR
行业标准双路运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2904 双通道、26V、700kHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2904PSR
- 商品编号
- C163527
- 商品封装
- SOIC-8-208mil
- 包装方式
- 编带
- 商品毛重
- 0.304克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 26V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 700kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 50dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~26V | |
| 双电源(Vee~Vcc) | -13V~-1.5V；1.5V~13V |
商品概述
这些器件包含两个独立的、高增益、频率补偿运算放大器，设计用于在宽电压范围内采用单电源或双电源供电。
商品特性
- 宽电源电压范围
- 单电源：3 V至32 V（LM2904为26 V）
- 双电源：±1.5 V至±16 V（LM2904为±13 V）
- 低电源电流消耗，与电源电压无关：典型值0.7 mA
- 宽单位增益带宽：0.7 MHz
- 共模输入电压范围包含地，允许在接地附近进行直接感应
- 低输入偏置和失调参数
- 输入失调电压：典型值3 mV，A版本：典型值2 mV
- 输入失调电流：典型值2 nA
- 输入偏置电流：典型值20 nA，A版本：典型值15 nA
- 差分输入电压范围等于最大额定电源电压：32 V（LM2904为26 V）
- 开环差分电压增益：典型值100 dB
- 内部频率补偿
- 对于符合MIL - PRF - 38535标准的产品，除非另有说明，否则将测试所有参数。对于其他所有产品，生产过程不一定包括对所有参数的测试。
应用领域
- 蓝光播放器和家庭影院
- 化学和气体传感器
- DVD刻录机和播放器
- 数字万用表：台式和系统级
- 数字万用表：手持式
- 现场变送器：温度传感器
- 电机控制：交流感应电机、有刷直流电机、无刷直流电机、高压电机、低压电机、永磁电机和步进电机
- 示波器
- 电视：LCD和数字电视
- 使用Modbus协议的温度传感器或控制器
- 秤
