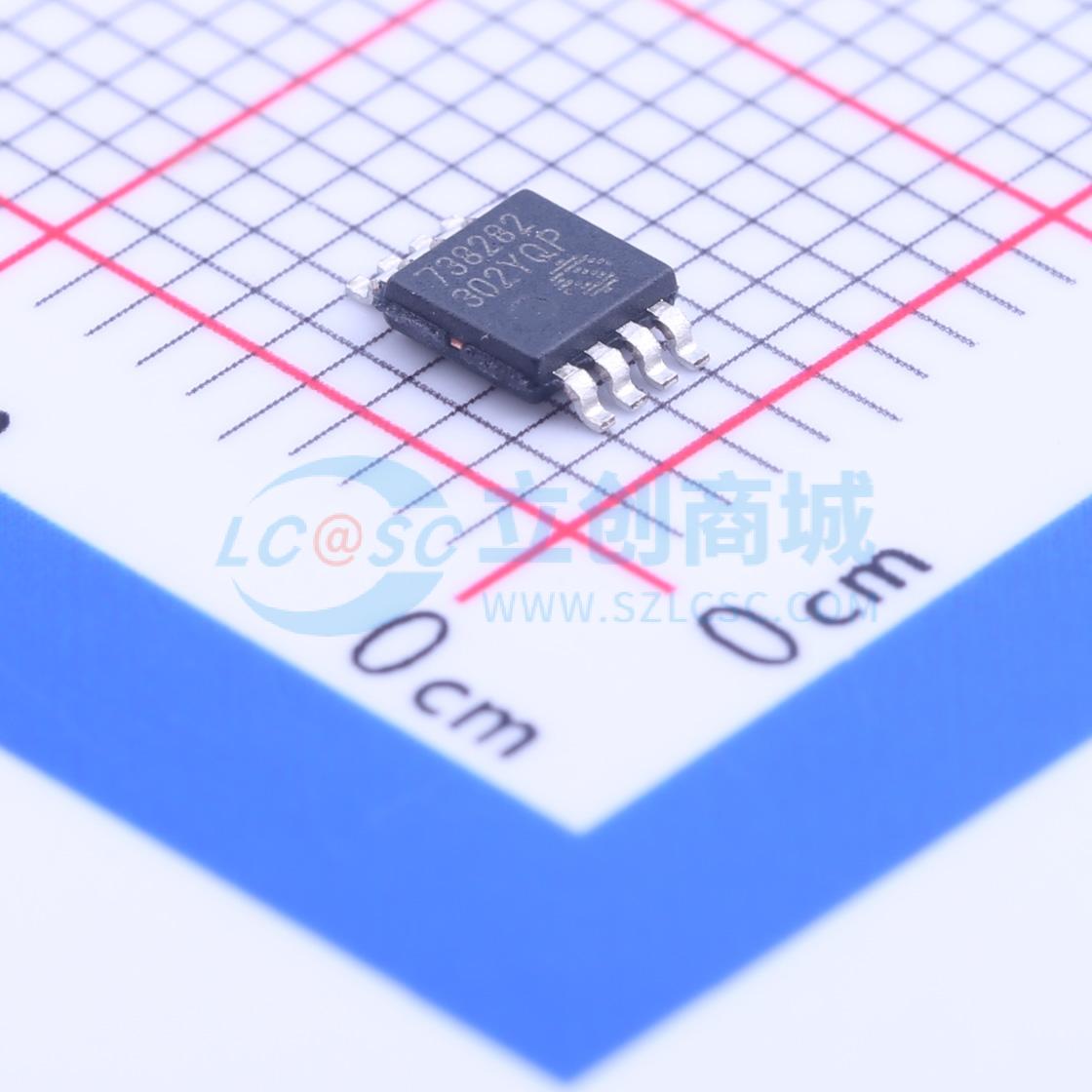

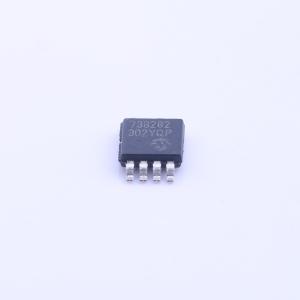

MCP73828-4.2VUA

MCP73828是线性充电管理控制器，适用于空间小而对成本敏感的应用场合。MCP73828在节省空间的8引脚MSOP封装中整合了高精度恒压以及可控电流调节、电池预充、电池温度监视以及充电完毕指示等诸多功能。MCP73828提供了独立的充电管理解决方案。 MCP73828分三个阶段对电池进行充电：即预充、可控电流以及恒压阶段。如果电池电压低于内部低压门限值，器件将采用监听电流对电池进行预充。该预充阶段可对锂离子电池进行保护，并使散热量最小。 在预充阶段之后，MCP73828进入可控电流阶段。通过外部检测电阻可对充电电流进行编程，从而实现灵活的应用设计。根据电池电压，充电电流从监听电流开始上升，直至达到由检测电阻建立的峰值电流。该阶段将持续到电池电压达到充电稳定电压值为止。 随后，MCP73828进入最后阶段，即恒压阶段。在器件的整个工作温度范围及电源电压范围内，稳压精度均优于±1%。MCP73828 - 4.1的稳定电压预置为4.1V，而MCP73828 - 4.2为4.2V。当充电电流减少至由检测电阻建立的峰值充电电流的10%时，充电完毕指示输出CD10。 MCP73828的工作电压范围为4.5V至5.5V。在整个环境温度范围 - 20°C至 + 85°C内可正常工作。

• 单锂离子电池线性充电管理控制器
• 高精度预置电压调节：±1% (最大值)
• 两种预置电压调节选项：4.1V、4.2V
• 可编程充电电流
• 对于深度放电的电池可进行预充，使其在初始充电周期内散热量最小
• 充电完毕指示CD10输出至LED或单片机接口
• 连续的温度监视功能
• 切断输入电源时可自动关断
• 工作温度范围：20°C至 + 85°C
• 封装：8引脚MSOP封装

• 单锂离子电池充电器
• 个人数据助理
• 蜂窝电话
• 手持式仪表
• 座式充电器
• 数码相机
