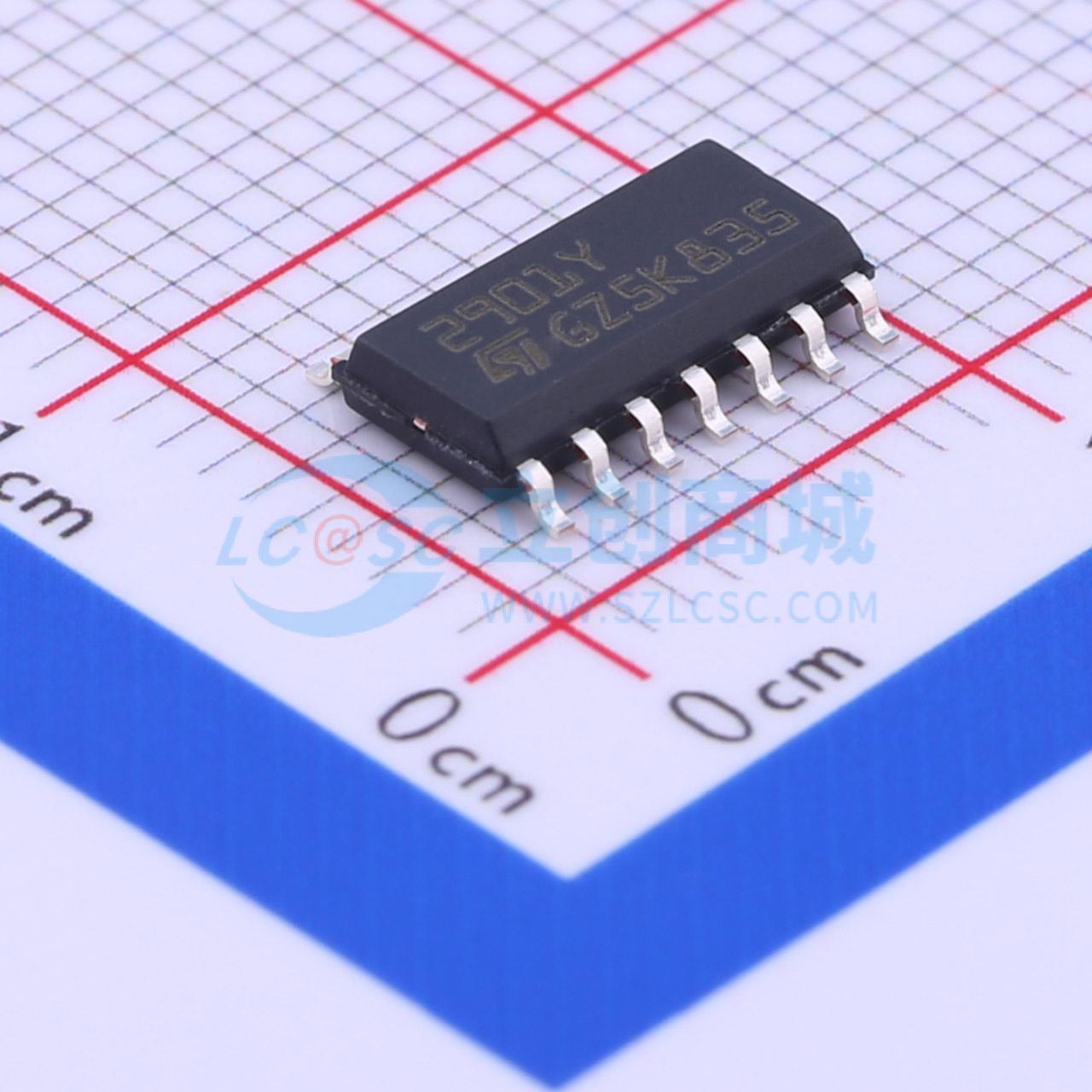

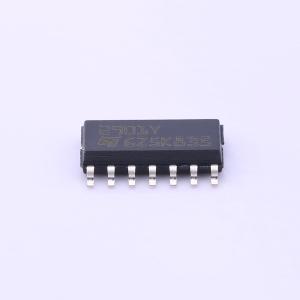

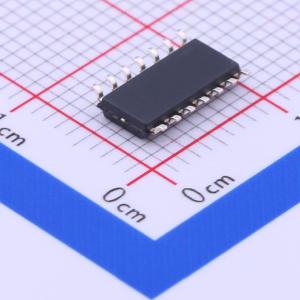

温馨提醒：图片仅供参考，商品以实物为准
LM2901YDT
LM2901YDT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该器件由四个独立的精密电压比较器组成，专为在宽电压范围内使用单电源供电而设计，也可使用双电源供电。 这些比较器还具有一个独特的特性，即即使采用单电源供电，其输入共模电压范围也包含负电源轨。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM2901YDT
- 商品编号
- C163545
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.263克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 25nA | |
| 传播延迟(tpd) | 1.3us | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | MOS；DTL；CMOS；TTL；ECL |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 1.1mA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V；-18V~-1V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3us |
商品概述
该器件由四个独立的精密电压比较器组成，专为在宽电压范围内使用单电源供电而设计，也可使用双电源供电。 这些比较器还具有一个独特的特性，即即使采用单电源供电，其输入共模电压范围也包含负电源轨。
商品特性
- 所有器件的单电源电压范围宽，或支持双电源供电：+2 V至+36 V或±1 V至±18 V
- 电源电流极低（1.1 mA），与电源电压无关（+5 V时每个比较器功耗为1.4 mW）
- 输入偏置电流低：典型值为25 nA
- 输入失调电流低：典型值为±5 nA
- 输入共模电压范围包含负电源轨
- 输出饱和电压低：典型值为250 mV（I₀ = 4 mA）
- 差分输入电压范围等于电源电压
- 输出与TTL、DTL、ECL、MOS、CMOS兼容
