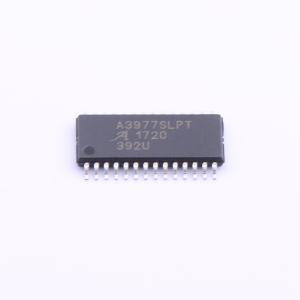

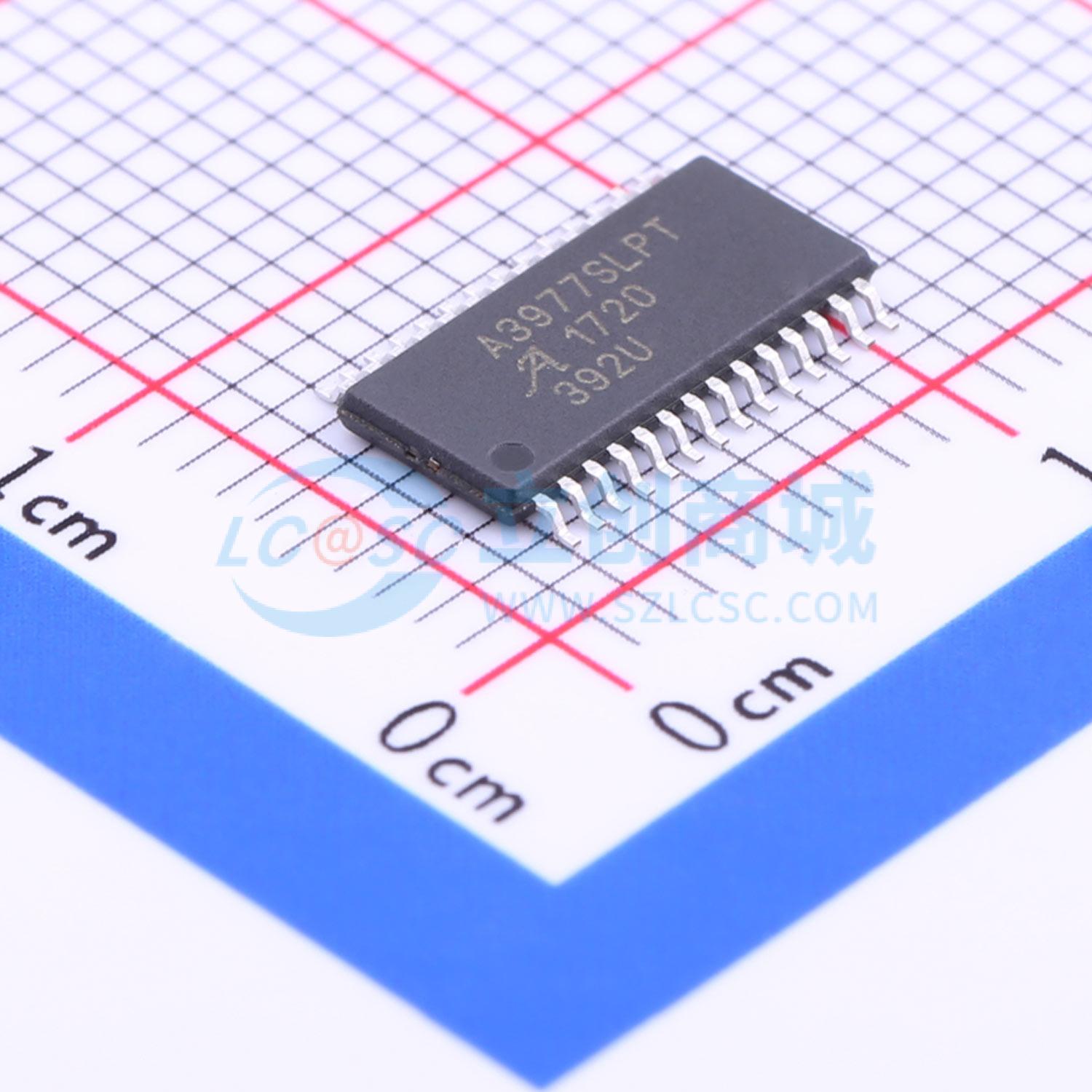

A3977SLPTR-T
2.5A 5.5V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输出额定值：±2.5 A、35 V 低导通电阻（RDS(on)）输出，典型值：源极 0.28 Ω，漏极 0.22 Ω
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A3977SLPTR-T
- 商品编号
- C163514
- 商品封装
- TSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 1.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 3V~5.5V | |
| 电机驱动电压(Vm) | 8V~35V | |
| 输出电流 | 2.5A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 1；8；2；4 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 500mΩ | |
| 工作温度 | -20℃~+85℃ |
商品概述
- 输出额定值：±2.5 A、35 V
- 低RDS(on)输出，典型值：源极0.28 Ω，漏极0.22 Ω
- 自动电流衰减模式检测/选择
- 逻辑电源电压范围：3.0至5.5 V
- 混合、快速和慢速电流衰减模式
- 原位输出
- 同步整流，低功耗
- 内置欠压锁定（UVLO）和热关断电路
- 交叉电流保护
- A3977是一款完整的带内置转换器的微步进电机驱动器。它旨在以全步、半步、四分之一步和八分之一步模式驱动双极步进电机，输出驱动能力为35 V和±2.5 A。A3977包含一个固定关断时间的电流调节器，能够在慢速、快速或混合衰减模式下工作。这种电流衰减控制方案可降低电机可听噪声、提高步进精度并降低功耗。
- 转换器是A3977易于实现的关键。只需在STEP输入上输入一个脉冲，即可驱动电机步进一步（两个逻辑输入确定是全步、半步、四分之一步还是八分之一步）。无需相位序列表、高频控制线或复杂的接口编程。A3977接口非常适合没有复杂微处理器或微处理器负担过重的应用。
- 内置同步整流控制电路，可在PWM操作期间改善功耗。
- 内部电路保护包括带迟滞的热关断、欠压锁定（UVLO）和交叉电流保护。无需特殊的上电时序。
- A3977采用带有外露散热焊盘（后缀LP）的薄型（<1.2 mm）28引脚TSSOP封装。A3977无铅（Pb），引脚框架采用100%雾锡电镀。
