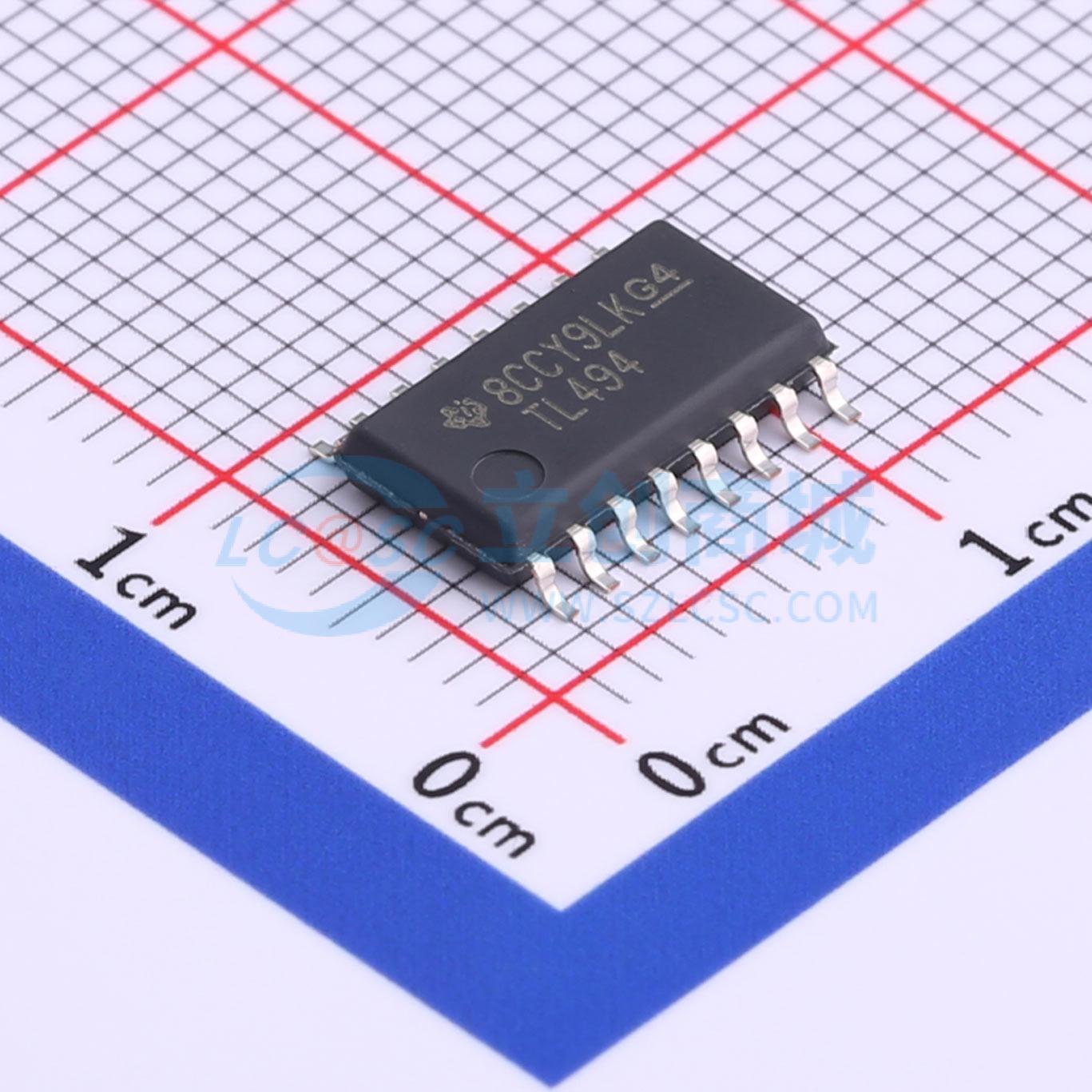

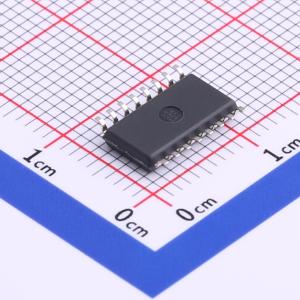

TL494CNSR
固定频率脉宽调制控制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL494是一款固定频率脉宽调制(PWM)控制电路,设计用于电源控制。它包含两个误差放大器、一个可调振荡器、死区时间控制比较器、脉冲转向控制触发器、5V 5%精度调节器和输出控制电路。输出控制可以选择单端或推挽操作。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL494CNSR
- 商品编号
- C163519
- 商品封装
- SOIC-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.324克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7V~40V | |
| 开关频率 | 1kHz~300kHz | |
| 输出电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 45% | |
| 拓扑结构 | 推挽式 | |
| 特性 | 过流保护(OCP)；软启动 | |
| 工作温度 | 0℃~+70℃ |
商品概述
TL494器件集成了构建单芯片脉宽调制（PWM）控制电路所需的所有功能。主要用于电源控制，提供了根据特定应用定制电源控制电路的灵活性。
TL494器件包含两个误差放大器、一个片上调频振荡器、死时间控制（DTC）比较器、脉冲导向控制触发器、5V 5%精度稳压器以及输出控制电路。
误差放大器的共模电压范围从-0.3V到Vcc-2V。死时间控制比较器具有固定的偏移量，提供大约5%的死时间。片上振荡器可以通过将RT连接到参考输出并将锯齿波输入CT来旁路，或者它可以驱动同步多轨电源中的公共电路。
未指定用途的输出晶体管提供了共射极或射极跟随器输出能力。TL494器件通过输出控制功能提供了推挽式或单端输出操作的选择。的架构防止了在推挽操作期间任一输出被两次脉冲的可能性。
TL494器件的工作温度范围为0℃至70℃。TL494I器件的工作温度范围为-40℃至85℃。
商品特性
- 完整的 PWM 功率控制电路
- 未指定输出，用于 200mA 的灌电流或拉电流
- 输出控制选择单端或推挽操作
- 内部电路防止任一输出出现双脉冲
- 可变死区时间提供对全范围的控制
- 内部稳压器提供 5V 稳定参考电源，容差为 5%
- 电路架构允许轻松同步
应用领域
- 台式电脑
- 微波炉电源供应器：交流/直流，隔离型，带或不带PFC
- 服务器电源供应器
- 太阳能微型逆变器
- 洗衣机：低端和高端
- 电动自行车电源
- 电信/服务器交流/直流电源供应器：双控制器：模拟
- 烟雾探测器
- 太阳能电力逆变器
