A5977GLPTR-T

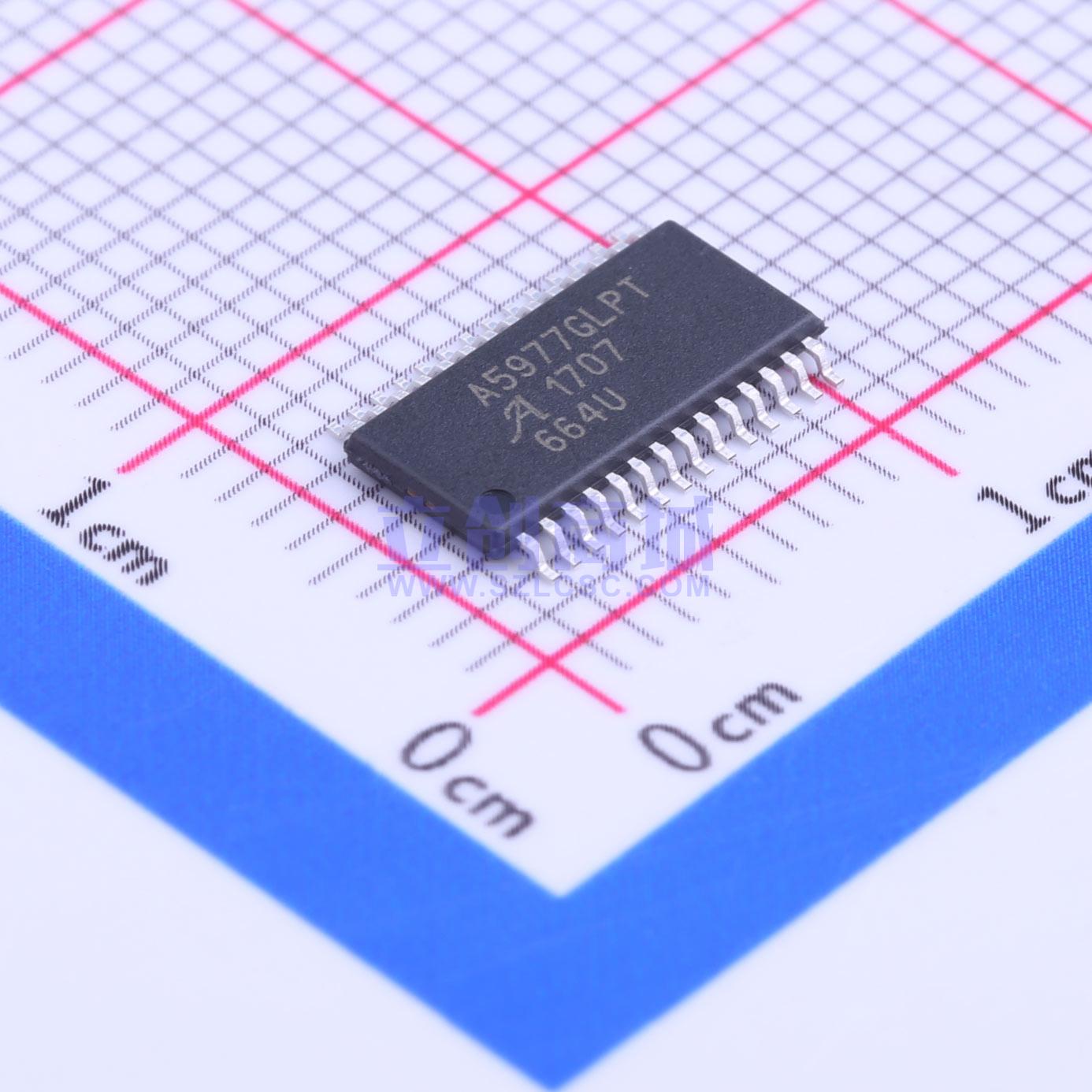

A5977是一款内置转换器的完整微步进电机驱动器。它旨在以全步、半步、四分之一步和八分之一步模式驱动双极步进电机，输出驱动能力为40 V和±2.8 A。A5977包含一个固定关断时间电流调节器，能够在慢速、快速或混合衰减模式下工作。这种电流衰减控制方案可降低电机可听噪声、提高步进精度并减少功耗。 转换器是A5977易于实施的关键。只需在STEP输入上输入一个脉冲，即可驱动电机步进一步（两个逻辑输入确定是全步、半步、四分之一步还是八分之一步）。无需相位序列表、高频控制线或复杂的接口编程。A5977接口非常适合没有复杂微处理器或微处理器负担过重的应用。 提供内部同步整流控制电路，以改善PWM操作期间的功耗。内部电路保护包括带迟滞的热关断、欠压锁定（UVLO）和交叉电流保护。无需特殊的上电时序。 A5977采用带有外露散热焊盘（后缀LP）的薄型（< 1.2 mm）28引脚TSSOP封装。该封装无铅（Pb）（后缀 -T），引脚框架采用100%雾锡电镀。

• ±2.8 A、40 V输出额定值
• 低RDS(on)输出，典型源极电阻0.22 Ω，漏极电阻0.15 Ω
• 自动电流衰减模式检测/选择
• 3至5.5 V逻辑电源电压范围
• 混合、快速和慢速电流衰减模式
• 原点输出
• 同步整流，低功耗
• 内部UVLO和热关断电路
• 交叉电流保护
• 接地短路保护
• VBB短路保护
• 负载短路保护
