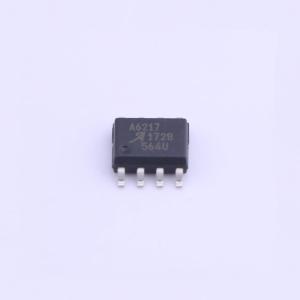

A6217KLJTR-T

输出3A 降压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: A6217是一款单芯片开关稳压器，为驱动高功率LED提供恒定电流输出。它集成了一个高端N沟道DMOS开关，用于直流到直流降压转换。通过逐周期控制导通时间的方法输出真正的平均电流。可以通过外部电流检测电阻选择输出电流。输出电压会自动调整以驱动单串中的不同数量的LED，从而确保最佳系统效率。LED调光是通过使能引脚上的直接逻辑输入脉冲宽度调制（PWM）信号实现的。该器件采用3 mm x 3 mm可润湿侧翼10引脚DFN（后缀EJ）或8引脚窄SOIC（后缀LJ）封装，两种封装均带有裸露焊盘以增强散热性能。这两种封装都是无铅的，引脚框架镀层为100%哑光锡。
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A6217KLJTR-T
商品编号: C163285
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.114克(g)

商品参数

商品概述

A6217是一款单芯片开关稳压器，为驱动高功率LED提供恒定电流输出。它集成了一个高端N沟道DMOS开关，用于直流到直流降压转换。通过逐周期控制导通时间的方法输出真正的平均电流。可以通过外部电流检测电阻选择输出电流。输出电压会自动调整以驱动单串中的不同数量的LED，从而确保最佳系统效率。LED调光是通过使能引脚上的直接逻辑输入脉冲宽度调制（PWM）信号实现的。该器件采用3 mm x 3 mm可润湿侧翼10引脚DFN（后缀EJ）或8引脚窄SOIC（后缀LJ）封装，两种封装均带有裸露焊盘以增强散热性能。这两种封装都是无铅的，引脚框架镀层为100%哑光锡。

应用领域

汽车照明
日间行车灯
前后雾灯
转向/停止灯
车载阅读灯
可调光的车内灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~48V
	开关频率	-
	通道数	1
	输出电压	-

	属性	参数值
	输出电流	3A
	调光	PWM
	特性	欠压保护(UVP)；过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
