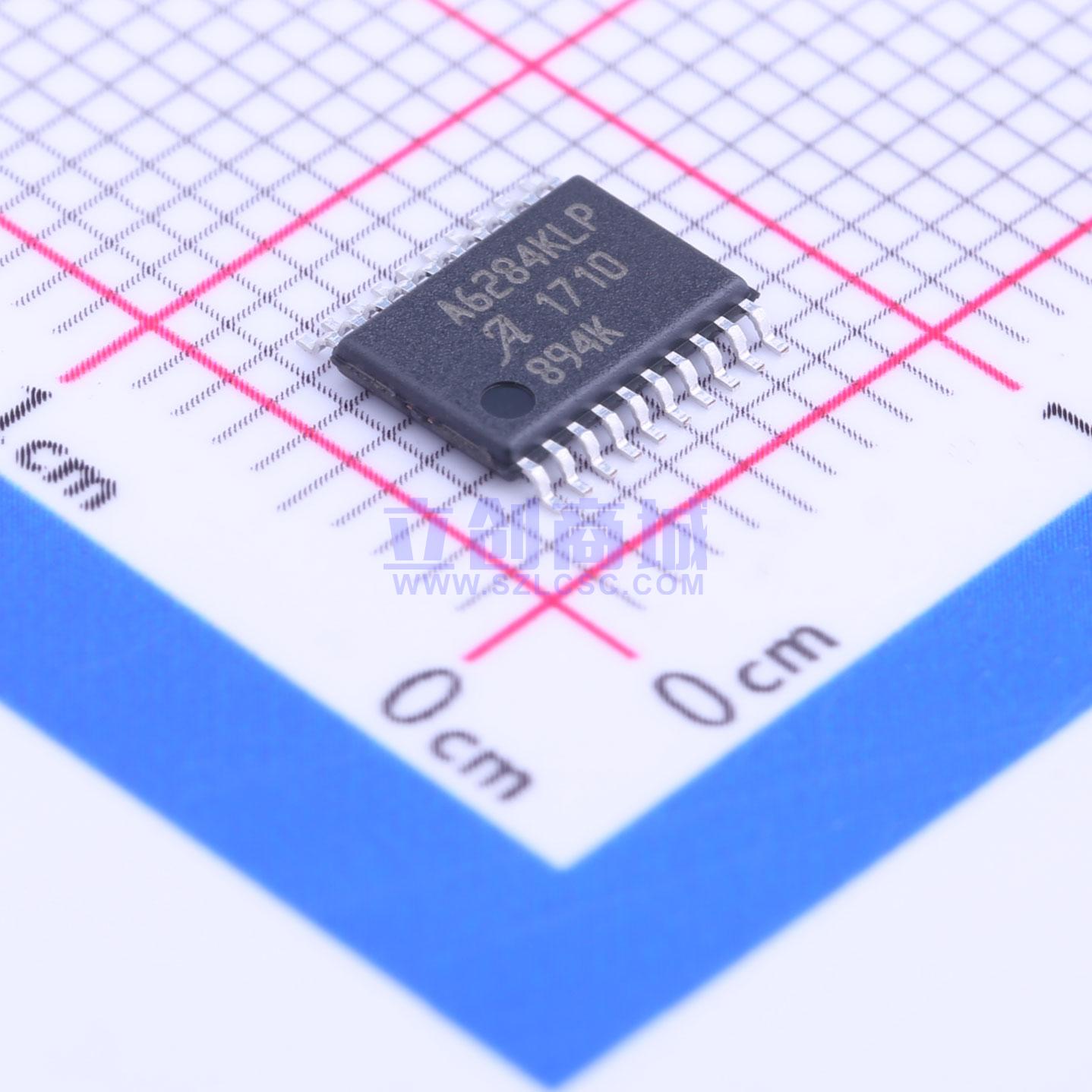

A6284KLPTR-T-1

A6274和A6284是用于驱动汽车LED阵列的可编程线性电流调节器IC。LED电流由外部电阻编程设定。这些器件可从六个LED引脚中的每个引脚吸入高达60 mA（A6274）或120 mA（A6284）的电流，以驱动高亮度LED串。LED引脚可以并联，以驱动更大电流的LED串。电流设置通常精确到2%，而LED串之间的典型匹配度为0.8%。 LED光输出可通过PWM调光进行调节。IC提供一个内部PWM调光电路，该电路通过外部电阻对PWM频率和占空比进行编程。它也可以接受外部PWM信号。多个IC可以并联配置，用于更大的照明系统。提供内部FULL（VDR > 3.6 V）选项，以覆盖PWM调光比例，实现LED满电流输出。 LED电流随温度和可编程VIN电平降额，可在广泛的工作条件下运行。 提供一个GATE引脚，用于驱动外部P沟道MOSFET，该MOSFET用作有源镇流电阻，以减少IC封装内的散热。在LED串接地短路故障时，它还可作为输入断开开关。 A6274和A6284提供非锁存选项，而A6274 - 1和A6284 - 1提供锁存选项。

• 六个LED电流吸收端，额定电流高达60 mA（A6274）或120 mA（A6284）
• 总LED驱动电流 — 高达360 mA或720 mA
• 5至42 V的宽输入电压范围，满足启停、冷启动和负载突降要求
• 低压差电压 — 从7 V输入驱动两个串联WLED
• 用于外部镇流P - MOSFET的栅极驱动器
• LED分为两组，具有独立的ENx和ISETx
• LED电流水平由外部参考电阻设置
• 内部或外部PWM调光
• PWM期间控制输出驱动器压摆率，以降低EMI
• 故障检测功能：LED串开路、LED引脚接地短路、单个LED短路、VOUT接地短路、VIN过压和热保护
• 基于输入电源和温度的降额
• 汽车K温度范围（ - 40℃至150℃）
