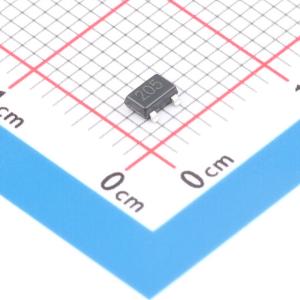

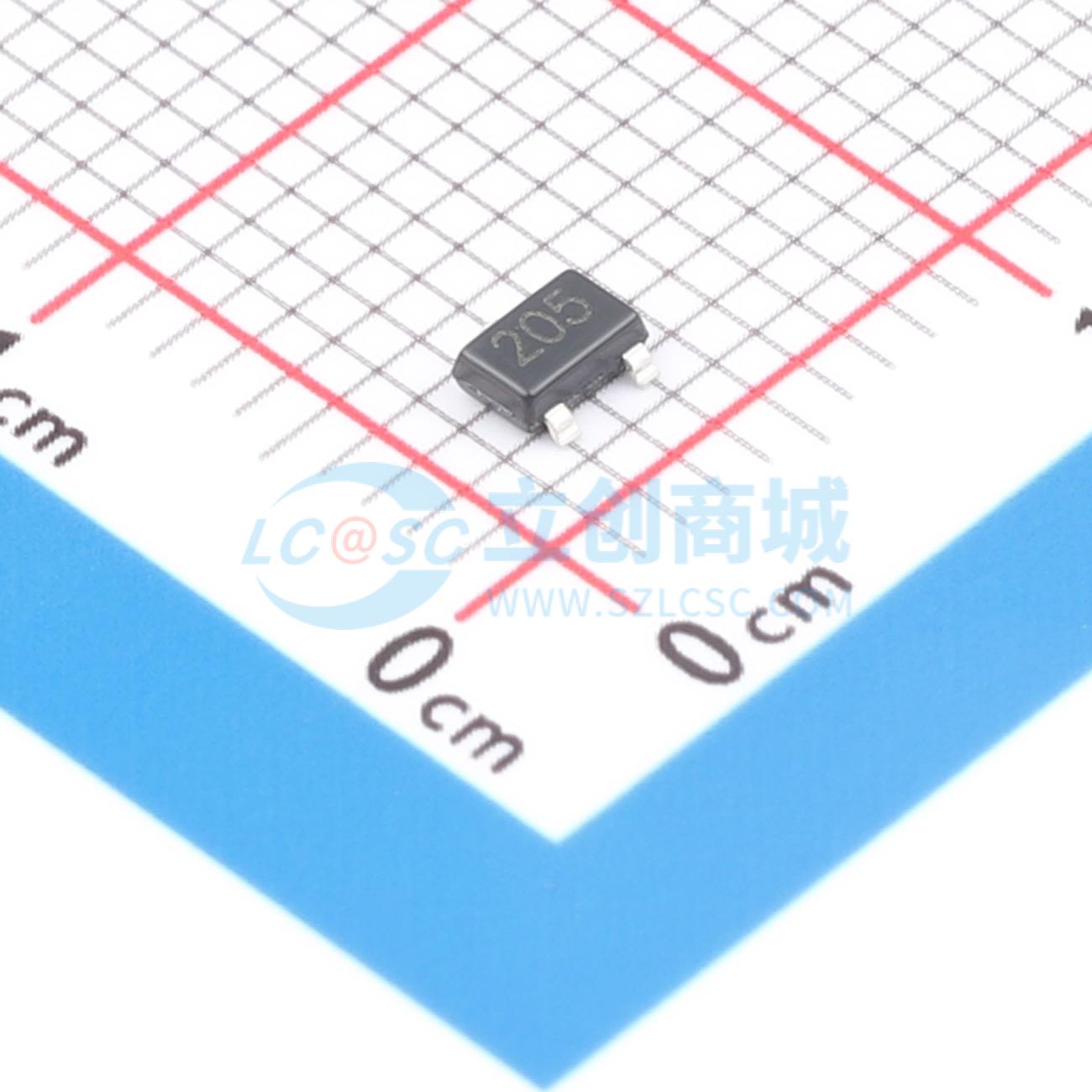

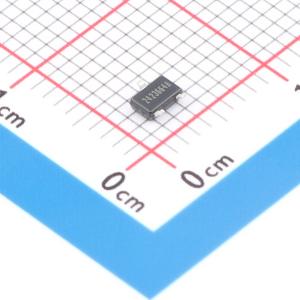

A1205LLHLT-T

采用BiCMOS技术的连续时间双极开关，适用于脉冲Vcc以节省功率的应用

品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A1205LLHLT-T
商品编号: C163310
商品封装: SOT-23W-3
包装方式: 编带
商品毛重: 0.435克(g)

商品参数

商品概述

Allegro A1205霍尔效应双极开关是广受欢迎的Allegro A3134双极开关的下一代替代产品和扩展产品。A1205与A1201具有相同的规格，但推荐用于需要对VCC进行脉冲控制以节省功率的应用。对于VCC恒定的标准应用，请参考A1201至A1204器件。

总体而言，采用BiCMOS技术生产的A120x系列由连续时间器件组成，具有快速上电时间和低噪声运行的特点。器件编程在封装后进行，通过消除因封装应力可能引起的偏移，确保提高开关点精度。独特的霍尔元件几何形状和低偏移放大器有助于最小化噪声，并减少通常由器件注塑、温度变化和热应力引起的残余偏移电压。

A120x霍尔效应双极开关在单个硅芯片上集成了以下部件：电压调节器、霍尔电压发生器、小信号放大器、施密特触发器和NMOS输出晶体管。集成电压调节器允许在3.8至24 V的电压下工作。广泛的板载保护电路使得绝对最大电压额定值达到150 V，从而在汽车和电机换向应用中无需添加外部组件即可实现卓越的保护。

BiCMOS工艺的小几何尺寸使得这些器件能够采用超小型封装。现有的封装样式为大多数应用提供了磁优化解决方案。LH封装是SOT23W微型薄型表面贴装封装，而UA封装是用于通孔安装的三引脚超小型单列直插式封装。每个封装均为无铅（Pb）封装，引脚框架采用100%雾锡电镀。

商品特性

AEC - Q100汽车级认证
质量管控（QM）
适用于需要对VCC进行脉冲控制以节省功率的应用
连续时间运行
快速上电时间
低噪声
在整个工作温度范围内稳定运行
反向电池保护
固态可靠性
出厂时进行终线编程以实现最佳性能
强大的EMC性能
高ESD额定值
无需旁路电容即可实现调节器稳定性

应用领域

汽车领域：
- 电动关闭装置/执行器
- 电子动力转向
- 座椅/车窗/天窗电机
- 后备箱/车门/升降门电机
工业电机/编码器：
- 换向/索引感应
- 无刷直流电机
- 风扇电机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	霍尔开关
	类型	双极型
	工作电压	3.8V~24V
	工作电流	3.8mA
	工作点(Gs)	1.5mT

	属性	参数值
	释放点(Gs)	-1.5mT
	输出类型	开漏
	工作温度	-40℃~+150℃
	功能特性	内置施密特触发器；反向电压保护
