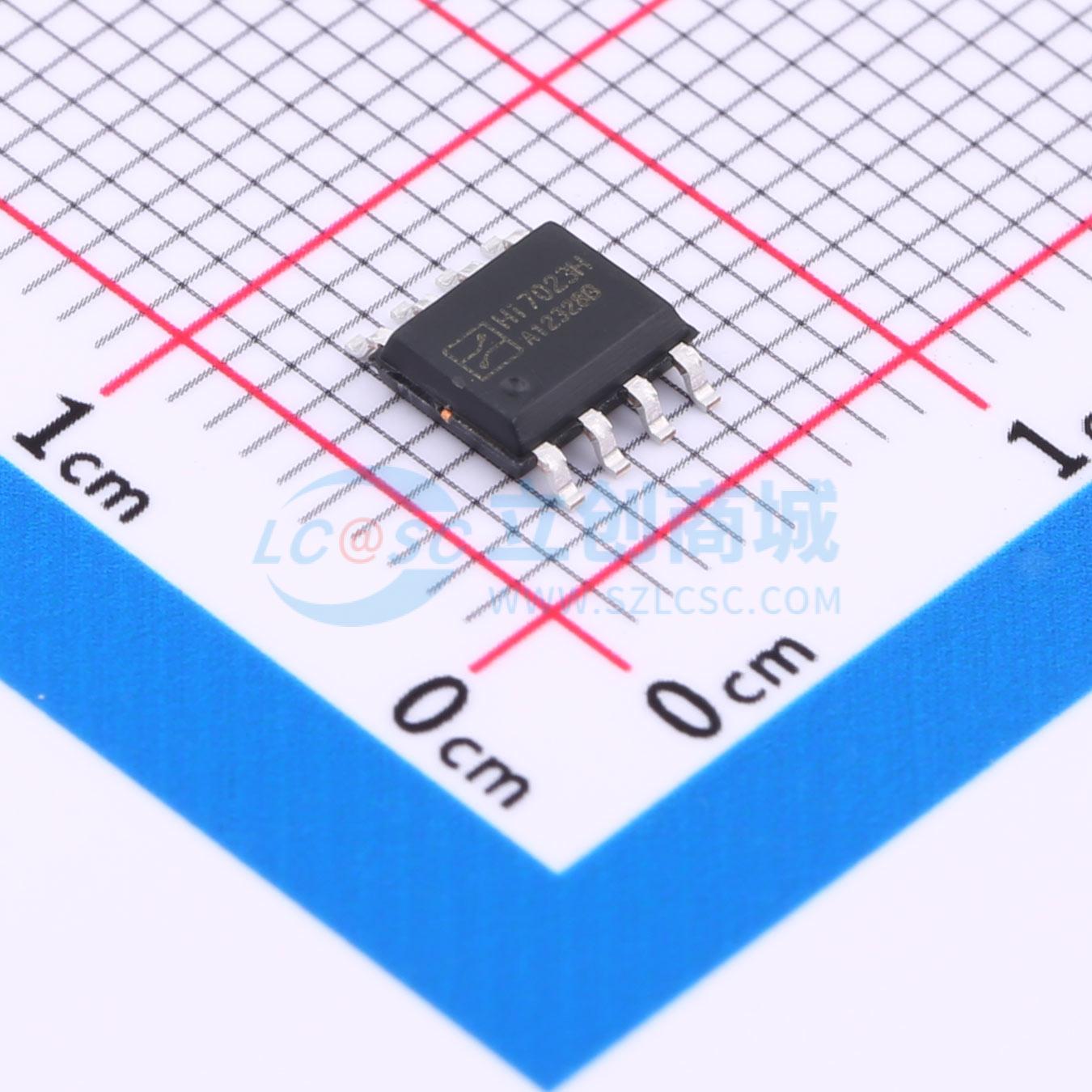

Hi7023H

Hi702X是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于6.5 - 75V宽电压输入的降压BUCK大功率调光恒流LED领域。 芯片PWM端口支持超小占空比的PWM调光，可响应最小60ns脉宽。芯片采用专利算法，为客户提供最佳解决方案，最大限度地发挥灯具优势，以实现景观舞台灯高辉的调光效果，65536（256*2561）级高辉调光。PWM端口为高电平时，芯片正常工作。为低电平芯片时，芯片输出关闭。 芯片采用专利的平均电流控制算法，输出电流恒流精度 ≤ ±3%，且输出电流受输入输出电压、系统电感的影响小；芯片内部集成环路补偿，外围电路简洁，系统更加稳定可靠。 Hi702X是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于6.5 - 75V电压范围的非隔离式恒流LED驱动领域。通过对CS端口的电流采样来实现精准的电流控制，芯片采用本司专利的恒流控制算法，输出电流精度在 ± 3 % 以内。

• 支持高辉调光，65536：1调光比
• 宽输入电压：6.5 - 75V
• 平均电流工作模式
• 高效率：最高可达95%
• 输出电流可调范围60mA ~ 3A
• 内驱200mΩ/100V的MOS(Hi7021)
• 内驱20mΩ/60V的MOS(Hi7023)
• 内驱20mΩ/100V的MOS(Hi7023H)
• 最大工作频率1MHz
• 恒流精度 ≤ ±3%
• 支持PWM调光
• 封装：SOP8*

• 景观亮化洗墙灯
• 舞台调光效果灯
• 高端汽车照明
• LCD背光照明
• 建筑照明
