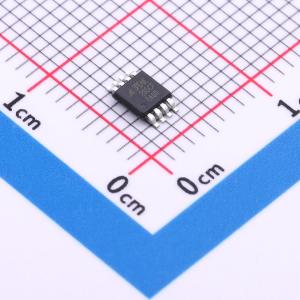

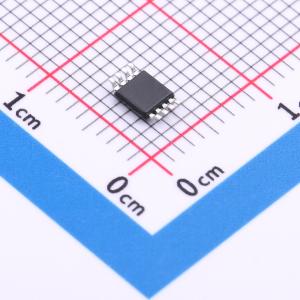

温馨提醒：图片仅供参考，商品以实物为准

TPA2295CF-VS1R-S

高压、带内部比较器的高端电流检测放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPA2295CF-VS1R-S
商品编号: C16076294
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

	属性	参数值
	商品目录	电流感应放大器
	放大器数	-
	共模电压	-100mV~70V
	增益	50V/V
	带宽(-3db)	500kHz
	输入偏置电流(Ib)	210uA
	输入失调电压(Vos)	500uV
	工作温度	-40℃~+125℃
	差分电压	-

	属性	参数值
	单电源电压	3V~18V
	双电源电压(Vee~Vcc)	-
	静态电流(Iq)	600uA
	输出电流	-
	输入失调电压温漂(Vos TC)	0.5uV/℃
	压摆率(SR)	20V/us
	共模抑制比(CMRR)	130dB
	输入电压噪声密度(eN)	55nV/√Hz@1kHz
	功能特性	内置比较器；高边检测；零漂移/自动稳零

商品概述

TPA2295C系列是高电压、高侧电流检测放大器，具有电压输出、内部比较器和电压基准。该器件可在-0.1V至70V的共模电压下检测分流器两端的压降。TPA2295C提供五种输出电压比例：20V/V、50V/V、60V/V、100V/V、200V/V，带宽高达0.5MHz。TPA2295C内置一个具有内部0.6V基准的开漏比较器，该比较器具有锁存功能。TPA2295C采用3.0V至18V单电源供电，在-40°C至+125°C的整个温度范围内提供突破性性能。它采用零漂移内核，可在整个工作温度范围和共模电压范围内实现0.5μV/°C的偏移漂移。TPA2295C采用8引脚MSOP封装。

商品特性

小电压偏移：TPA2295C：±0.5mV（最大值）
宽共模电压范围：-0.1V至+70V
宽共模抑制比：130dB
电源电压：3.0V至+18V
精度和零漂移性能：±0.5%增益误差（最大值，-40°C ~125°C）；0.5μV/°C偏移漂移（最大值，-40°C ~125°C）；5ppm/°C增益漂移（最大值，-40°C ~125°C）
五种电压输出增益选项：TPA2295CT：20V/V；TPA2295CF：50V/V；TPA2295CS：60V/V；TPA2295CH：100V/V；TPA2295CW：200V/V
比较器：0.6V内部电压基准；具有锁存控制的开漏输出

应用领域

电流检测
电池充电器与电源管理
汽车与工业控制
基站与电信设备
