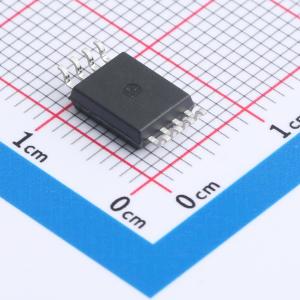

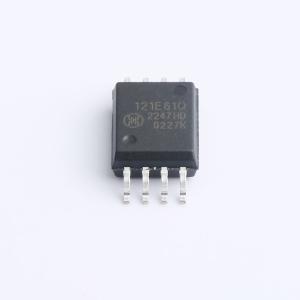

温馨提醒：图片仅供参考，商品以实物为准

Pai121E61Q-W5R

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: 2Pai Semi(荣湃)
商品型号: Pai121E61Q-W5R
商品编号: C16197350
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.32克(g)

商品参数

商品概述

π1xxxxx 是一个数字隔离器产品系列，包含数百种数字隔离器产品。这些隔离组件采用成熟的标准半导体 CMOS 技术和智能分压器技术（iDivider 技术），具备卓越的性能特点和可靠性，优于光耦合器器件和其他集成隔离器等替代产品。智能分压器技术（iDivider 技术）是新一代数字隔离器技术。它利用电容分压器原理，无需信号调制和解调，直接通过隔离电容传输电压信号。 π1xxxxx 隔离器的数据通道相互独立，有多种配置可供选择，额定耐压为 1.5 kV rms 至 5.0 kV rms，数据速率从直流到 600Mbps。器件两侧的电源电压范围为 3.0 V 至 5.5 V，既与低电压系统兼容，又能实现隔离屏障两侧的电压转换功能。具备故障安全状态，当未施加输入电源时，输出将转换到预设状态。

商品特性

超低功耗（1Mbps）：0.58mA/通道
高数据速率：200Mbps
高共模瞬态抗扰度：π12xx3x：典型值 75kV/µs；π12xx6x：典型值 120kV/µs
对辐射和传导噪声具有高鲁棒性
低传播延迟：典型值 9ns
隔离电压：π12xx3x：交流 3000Vrms；π12xx6x：交流 5000Vrms
高 ESD 等级：ESDA/JEDEC JS - 001 - 2017 人体模型（HBM）±8kV
安全和法规认证：UL 证书编号：E494497，按照 UL 1577 标准，1 分钟耐压 3000Vrms/5000Vrms；CSA 组件验收通知 5A；VDE 证书编号：40053041/40052896，符合 DIN VDE V 0884 - 11:2017 - 01 标准，VIORM =±65V 峰值/1200V 峰值；按照 GB4943.1 - 2011 标准获得 CQC 认证
3V 至 5.5V 电平转换
通过 AEC - Q100 认证
宽温度范围：-40℃ 至 125℃
符合 RoHS 标准，采用 NB SOIC - 8、WB SOIC - 16 封装

应用领域

通用多通道隔离
工业现场总线隔离
隔离工业自动化系统
隔离式开关电源
隔离式 ADC、DAC
电机控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	0
	最大数据速率	-

	属性	参数值
	默认输出	高电平
	隔离电压(Vrms)	5000
	CMTI(kV/us)	120kV/us
	工作温度	-40℃~+125℃
