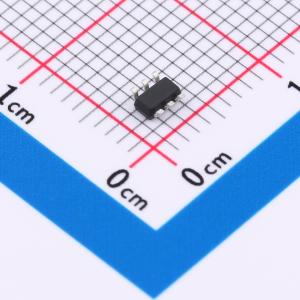

温馨提醒：图片仅供参考，商品以实物为准
Hi9204
降压型 500mA 4.5V~65V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Hi9204是一款外围简洁的降压开关模式转换器,可以提供高达0.5A连续输出电流,具有出色的负载和线性调整率。芯片采用电流控制模式,提供了快速的瞬态响应,并简化了回路稳定。内置了完整的保护功能,包括逐周期电流限制和过温关闭。
- 品牌名称
- Hichips(智芯)
- 商品型号
- Hi9204
- 商品编号
- C16197340
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.031333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~65V | |
| 输出电压 | 810mV~66.5V | |
| 输出电流 | 500mA | |
| 开关频率 | 480kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护 |
商品特性
- 宽输入电压范围5~70V
- 1.5A峰值输出电流
- EN关闭状态下小于0.1μA电流
- 低ESR陶瓷输出电容器
- 输出可调从0.81V至0.95×VIN
- 工作频率450KHz
- 效率高达90%
- 逐周期过流保护
- 过温关闭
- 封装：SOT23-6
应用领域
- 电池驱动工具
- 通信电源
- 工业电源
