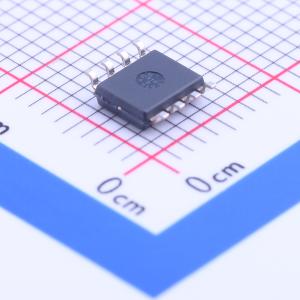

SI8261BCC-C-IS

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MOSFET隔离栅极驱动器传统光耦驱动升级替代品高CMTI、4A驱动、高速
品牌名称: SKYWORKS/SILICON LABS(芯科)
商品型号: SI8261BCC-C-IS
商品编号: C160667
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.57克(g)

商品参数

参数完善中

商品概述

Si826x隔离器是常见光耦合栅极驱动器的引脚兼容、直接替换升级产品，如0.6 A的ACPL - 0302/3020、2.5 A的HCPL - 3120/ACPL - 3130、HCNW3120/3130等类似光驱动器。这些器件非常适合驱动各种逆变器和电机控制应用中使用的功率MOSFET和IGBT。Si826x隔离栅极驱动器采用Silicon Laboratories专有的硅隔离技术，根据UL1577标准可承受高达5.0 kV有效值的电压，根据VDE 0884 - 10标准具有10 kV浪涌保护能力。与光耦合栅极驱动器相比，该技术可实现更高的性能，减少因温度和老化引起的变化，实现更紧密的器件间匹配，以及卓越的共模抑制能力。虽然输入电路模仿LED的特性，但所需的驱动电流更少，从而提高了效率。传播延迟时间与输入驱动电流无关，可实现始终较短的传播时间、更紧密的器件间变化以及更大的输入电路设计灵活性。因此，与光耦合栅极驱动器相比，Si826x系列具有更长的使用寿命和显著更高的可靠性。

商品特性

与流行的高速光耦合栅极驱动器引脚兼容，可直接替换升级
低功耗二极管仿真器简化设计过程
0.6和4.0安培峰值输出驱动电流
轨到轨输出电压
与光驱动器相比，具有性能和可靠性优势
抗温度和老化影响
FIT率低10倍，使用寿命更长
器件间匹配精度高14倍
更高的共模瞬态抗扰度：典型值 >50 kV/μs
强大的保护功能
多种带迟滞的欠压锁定（UVLO）订购选项（5、8和12 V）
60 ns传播延迟，与输入驱动电流无关
宽VDD范围：6.5至30 V
高达5000 VRMS隔离
10 kV浪涌耐受能力
通过AEC - Q100认证
宽工作温度范围：-40至 +125 °C
符合RoHS标准的封装：SOIC - 8（窄体）、DIP8（鸥翼式）、SDIP6（拉伸SO - 6）

应用领域

IGBT/MOSFET栅极驱动
工业、混合动力汽车和可再生能源逆变器
交流、无刷和直流电机控制与驱动
消费白色家电中的变速电机控制
隔离开关模式和UPS电源
