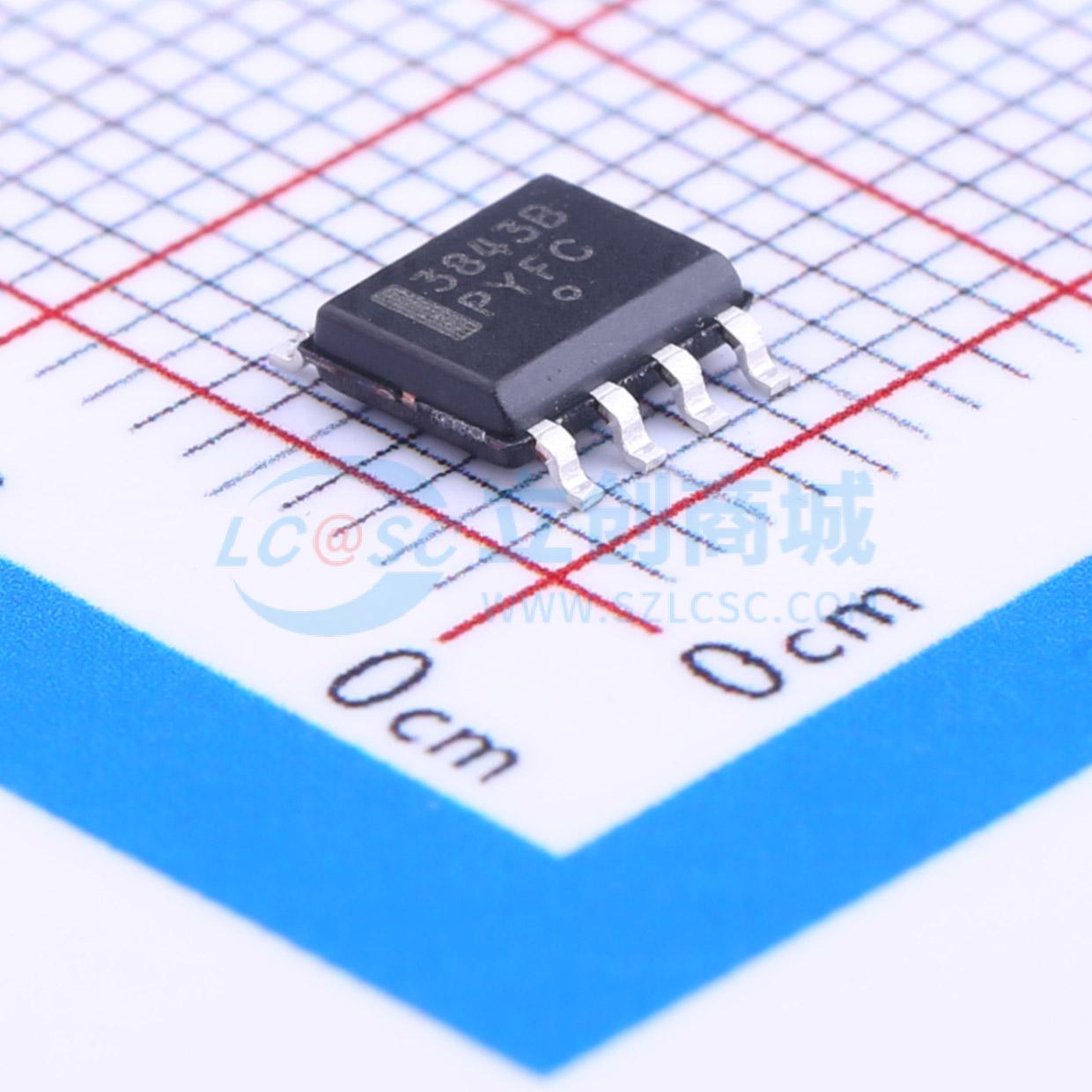

温馨提醒：图片仅供参考，商品以实物为准

UC3843BD1G

高性能电流模式控制器

描述: UC3842B、UC3843B 系列为高性能固定频率电流模式控制器。此类器件专门针对离线和 DC-DC 转换器应用而设计，为设计人员提供了外部部件极少的成本高效方案。这些集成电路具有实现精确占空比控制的微调振荡器、温度补偿参考、高增益误差放大器、电流传感比较器和高电流图腾柱输出，适用于驱动功率 MOSFET。还包括了保护功能，包括输入和参考欠压锁定且全部带有迟滞、按周期电流限制、可编程输出停滞时间和用于单脉冲计量的锁存。此类器件采用 8 引脚双列直插和表面贴装 (SO-8) 塑料封装以及 14 引脚塑料表面贴装 (SO-14) 封装。SO-14 封装具有单独的电源和接地引脚用于图腾柱输出级。UCX842B 的 UVLO 阈值为 16 V（开）和 10 V（关），适用于离线转换器。UCX843B 针对 UVLO 阈值为 8.5 V（开）和 7.6 V（关）的低电压阈值而量身定制。
品牌名称: onsemi(安森美)
商品型号: UC3843BD1G
商品编号: C160679
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.207克(g)

商品参数

商品概述

UC3842B、UC3843B系列是高性能固定频率电流模式控制器。它们专为离线和DC - DC转换器应用而设计，为设计人员提供了一种使用最少外部元件的经济高效解决方案。这些集成电路具有经过微调的振荡器，可实现精确的占空比控制、温度补偿基准、高增益误差放大器、电流检测比较器，以及一个非常适合驱动功率MOSFET的大电流图腾柱输出。还包括保护功能，如带迟滞的输入和基准欠压锁定、逐周期电流限制、可编程输出死区时间，以及用于单脉冲计量的锁存器。 UCX842B的欠压锁定（UVLO）阈值为16 V（开启）和10 V（关闭），非常适合离线转换器。UCX843B则针对低电压应用进行了优化，其UVLO阈值为8.5 V（开启）和7.6 V（关闭）。

商品特性

用于精确频率控制的微调振荡器
振荡器频率保证为250 kHz
高达500 kHz的电流模式操作
自动前馈补偿
用于逐周期电流限制的锁存PWM
带欠压锁定的内部微调基准
大电流图腾柱输出
带迟滞的欠压锁定
低启动和工作电流
这是一款无铅和无卤化物器件

数据手册PDF

放大查看下载PDF

交货周期

订货75-77个工作日

购买数量

(98个/管，最小起订量 3332 个)

个

起订量：3332 个98个/管

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7.6V~30V
	开关频率	500kHz
	输出电流	1A

	属性	参数值
	耗散功率(Pd)	702mW
	最大占空比	96%
	拓扑结构	反激式；升压式
	工作温度	0℃~+70℃@(TA)
