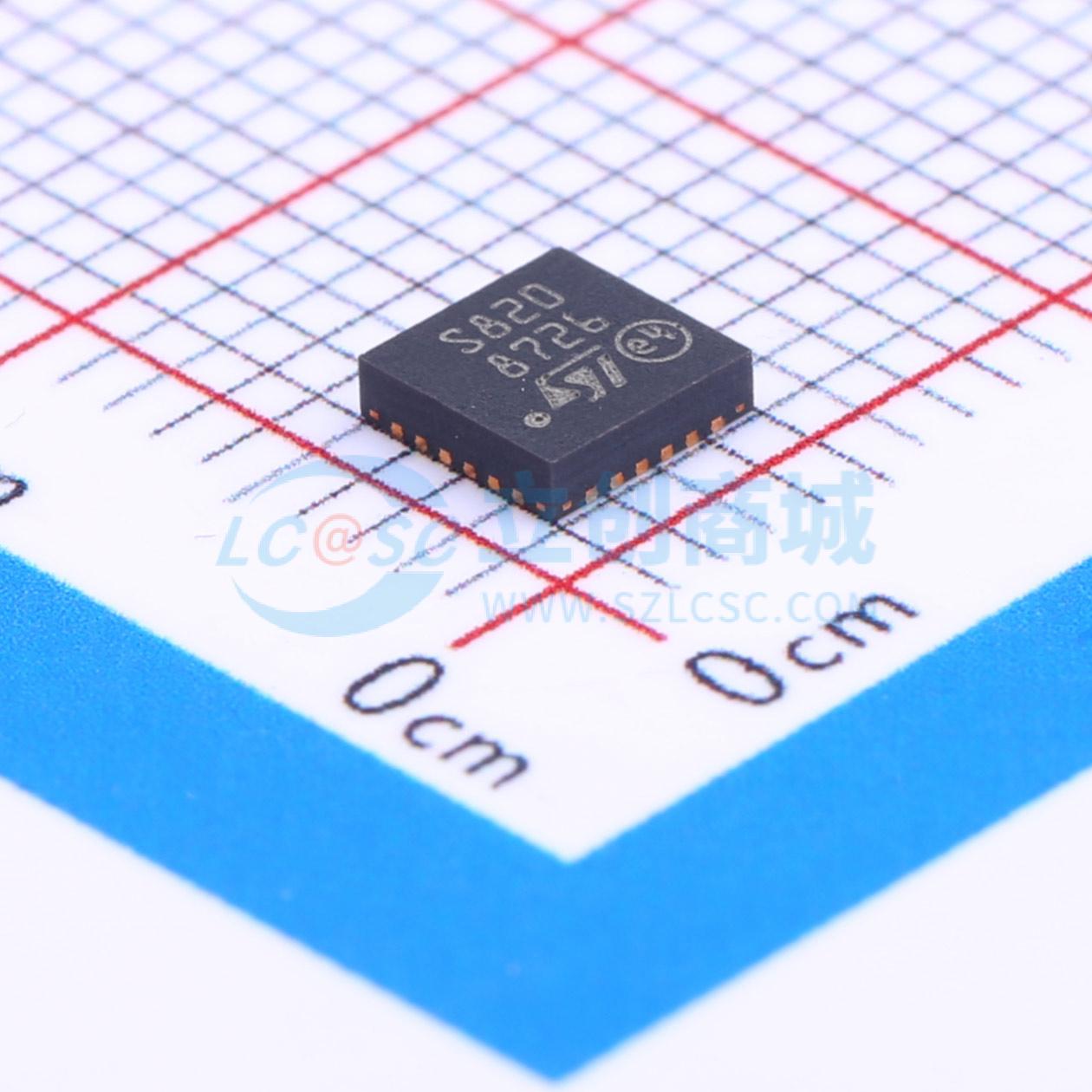

STSPIN820实物图
  • STSPIN820商品缩略图
  • STSPIN820商品缩略图
  • STSPIN820商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

STSPIN820

1.5A 45V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
高级256微步集成电机驱动器，带步进时钟和方向接口
品牌名称
ST(意法半导体)
商品型号
STSPIN820
商品编号
C160702
商品封装
QFN-24-EP(4x4)​
包装方式
编带
商品毛重
0.5克(g)

商品参数

属性参数值
商品目录步进电机驱动芯片
控制电压7V~45V
电机驱动电压(Vm)7V~45V
输出电流1.5A
H桥数量2
驱动类型双极驱动
属性参数值
步长细分256
接口类型-
集成开关是
导通电阻1Ω
工作温度-40℃~+150℃

商品概述

STSPIN820是一款步进电机驱动器，采用小型4×4 mm QFN封装，集成了控制逻辑和低导通电阻（RDSon）功率级。 该器件可被强制进入低功耗状态。 该器件具备一套完整的保护功能，包括过流、过温和短路保护。

商品特性

  • 先进的256细分集成电机驱动器，具备步进时钟和方向接口
  • 工作电压范围为7至45 V
  • 最大输出电流1.5 Arms
  • 高侧 + 低侧导通电阻（RDSon HS + LS）典型值为1 Ω
  • 细分精度高达1/256步
  • 具备可编程关断时间的电流控制
  • 基于外部分流电阻的电流检测
  • 全套保护功能
  • 无损耗过流保护
  • 短路保护
  • 欠压锁定
  • 热关断
  • 待机低功耗

应用领域

  • 3D打印机
  • 医疗设备
  • 工业2D打印机
  • 纺织和缝纫机
  • 闭路电视、安防和球型摄像机
  • 自动取款机和现金处理设备
  • 办公和家庭自动化
  • 销售点机器人
