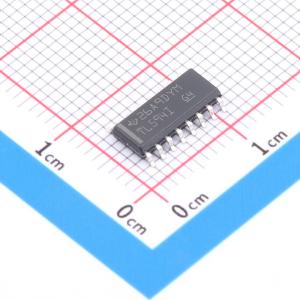

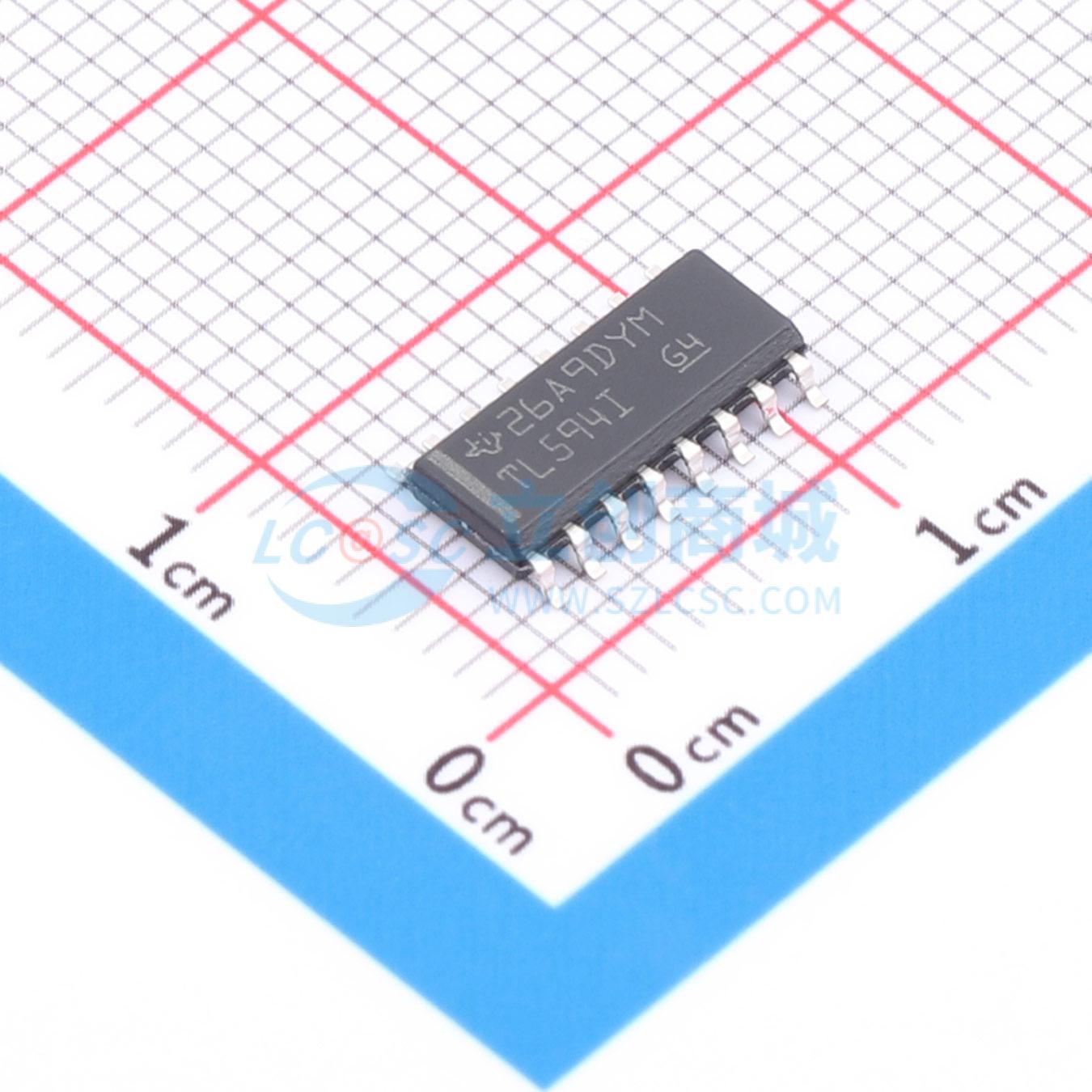

TL594IDR

脉冲宽度调制控制电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TL594 具有 UVLO 的 40V、0.2A 300KHz PWM 控制器
品牌名称: TI(德州仪器)
商品型号: TL594IDR
商品编号: C157346
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.252克(g)

商品参数

商品概述

TL594器件在单芯片上集成了构建脉宽调制（PWM）控制电路所需的所有功能。该器件主要为电源控制而设计，为系统工程师提供了将电源控制电路定制为特定应用的灵活性。 TL594器件包含两个误差放大器、一个片上可调振荡器、一个死区时间控制（DTC）比较器、一个脉冲导向控制触发器、一个精度为1%的5V稳压器、一个欠压锁定控制电路和输出控制电路。未连接的输出晶体管可提供共发射极或射极跟随器输出能力。每个器件可通过输出控制功能选择推挽或单端输出操作。这些器件的架构可防止在推挽操作期间任一输出出现两次脉冲的可能性。欠压锁定控制电路会锁定输出，直到内部电路正常工作。

商品特性

完整的PWM电源控制电路
未连接的输出可提供200mA灌电流或拉电流
输出控制可选择单端或推挽操作
内部电路可防止任一输出出现双脉冲
可变死区时间可实现全范围控制
内部稳压器可提供稳定的5V参考电源，精度为1%
电路架构便于轻松同步
低VCC条件下的欠压锁定（UVLO）

应用领域

白色家电电源：AC/DC、隔离式、带PFC、功率>90W
服务器电源
太阳能微型逆变器电源：AC/DC、隔离式、无PFC、功率<90W
电源：电信/服务器AC/DC电源
太阳能功率逆变器

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交26单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	7V~40V
	开关频率	1kHz~300kHz
	最大占空比	45%

	属性	参数值
	拓扑结构	推挽式
	特性	欠压保护(UVP)
	工作温度	-40℃~+85℃
