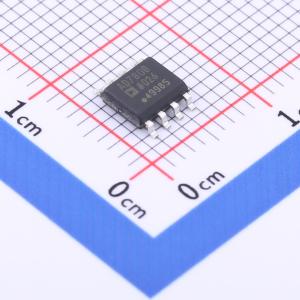

温馨提醒：图片仅供参考，商品以实物为准

AD780BRZ

2.5 V/3.0 V 高精度基准电压源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2.5 V/3.0 V超高精度带隙基准电压源
品牌名称: ADI(亚德诺)
商品型号: AD780BRZ
商品编号: C1575300
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.08克(g)

商品参数

商品概述

AD780是一款超高精度带隙基准电压源，可在4.0 V至36 V的输入电压范围内提供2.5 V或3.0 V的输出电压。低初始误差、低温度漂移、低输出噪声以及驱动任意电容值的能力，使AD780成为提升高分辨率模数转换器（ADC）和数模转换器（DAC）性能的理想选择，也适用于任何通用精密基准应用。独特的低压差设计可在5.0 V ±10%的输入电压下提供3.0 V输出，与现有的2.5 V基准源相比，可将ADC的动态范围提高20%。 AD780可提供或吸收高达10 mA的电流，可在串联或并联模式下工作，无需外部组件即可实现正或负输出电压。这使其几乎适用于任何高性能基准应用。与一些竞争产品不同，AD780不存在不稳定区域。当电源端使用1 μF旁路电容时，该器件在所有负载条件下都能保持稳定。 AD780的温度输出引脚可提供随温度线性变化的输出电压，使该器件在提供稳定的2.5 V或3.0 V输出的同时，还能配置为温度传感器。 AD780与LT1019(A)–2.5和AD680引脚兼容，性能更优。后者主要针对低功耗应用。 AD780有三种等级，提供PDIP和SOIC封装。AD780AN、AD780AR、AD780BN、AD780BR和AD780CR的工作温度范围为 -40°C至 +85°C。

商品特性

引脚可编程2.5 V或3.0 V输出
超低漂移：最大3 ppm/°C
高精度：2.5 V或3.0 V ±1 mV最大值
低噪声：100 nV/√Hz
具备降噪能力
低静态电流：最大1 mA
输出可调
可直接替代现有基准源
温度输出引脚
串联或并联模式工作（±2.5 V、±3.0 V）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(98个/管，最小起订量 1 个)

个

起订量：1 个98个/管

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	4V~36V
	输出电压	2.5V；3V
	输出电流	10mA
	精度	-

	属性	参数值
	温度系数	3ppm/℃
	电压基准类型	串联；并联
	静态电流(Iq)	1mA
	最小阴极电流调节	-
	噪声(0.1Hz-10Hz)	4uVp-p
	工作温度	-40℃~+85℃@(Ta)
