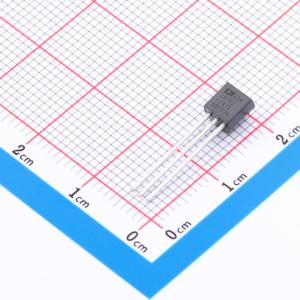

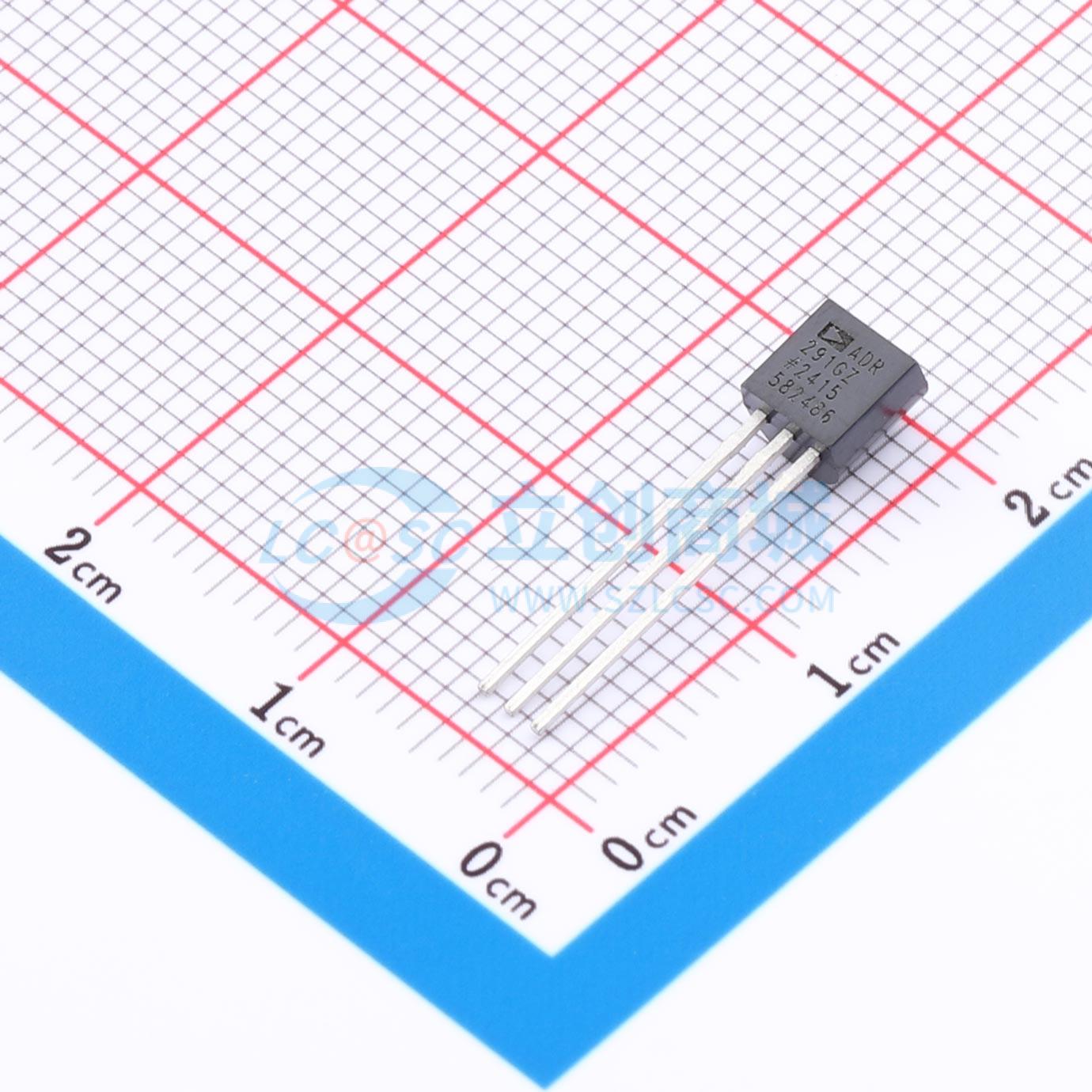

温馨提醒：图片仅供参考，商品以实物为准
ADR291GT9Z
低噪声、微功耗、精密基准电压源(2.5 V)
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADR291GT9Z
- 商品编号
- C1575455
- 商品封装
- TO-92-3
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 3V~15V | |
| 输出电压 | 2.5V | |
| 输出电流 | 5mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±0.24% | |
| 温度系数 | 25ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 15uA | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品概述
ADR291和ADR292是采用XFET基准电路的低噪声、微功耗精密电压基准源。与传统的基于带隙和掩埋齐纳二极管的基准源相比，新型XFET架构在性能上有显著提升。这些改进包括：在相同电流下，输出电压噪声仅为带隙基准源的四分之一；极低且超线性的温度漂移；低热滞；出色的长期稳定性。 ADR291/ADR292系列是一系列电压基准源，对于ADR291，其电源电压低至2.8 V时仍能提供稳定、精确的输出电压。ADR291和ADR292的输出电压选项分别为2.5 V和4.096 V。 静态电流仅为12 μA，使这些器件非常适合电池供电的仪器仪表。提供三种电气等级，ADR291的初始输出精度最大分别为±2 mV、±3 mV和±6 mV，ADR292的初始输出精度最大分别为±3 mV、±4 mV和±6 mV。三个等级的温度系数最大分别为8 ppm/℃、15 ppm/℃和25 ppm/℃。线性调整率和负载调整率通常分别为30 ppm/V和30 ppm/mA，可确保基准源的整体高性能。 ADR291和ADR292基准源的工作温度范围为扩展工业温度范围-40℃至+125℃。器件提供8引脚SOIC、8引脚TSSOP和3引脚TO - 92封装。
商品特性
- 电源电压范围：ADR291为2.8 V至15 V，ADR292为4.4 V至15 V
- 电源电流：最大15 μA
- 低噪声：δμν和12 W峰 - 峰值（0.1 Hz至10 Hz）
- 高输出电流：5 mA
- 温度范围：-40℃至+125℃
- 引脚与REF02/REF19x兼容
应用领域
- 便携式仪器仪表
- 3 V和5 V系统的精密基准源
- 模数和数模转换器基准源
- 太阳能供电应用
- 环路电流供电的仪器
