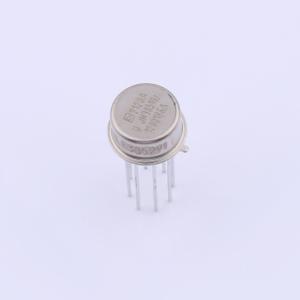

JM38510/12801BGA

AD584是一款8引脚精密电压基准源，可通过引脚编程选择四种常用输出电压：10.000 V、7.500 V、5.000 V和2.500 V。通过添加外部电阻，还可获得高于、低于或介于这四种标准输出之间的其他输出电压。输入电压可在4.5 V至30 V之间变化。

采用激光晶圆微调（LWT）技术来调整引脚可编程输出电平及温度系数，使其成为单片形式下最灵活的高精度电压基准源。

除可编程输出电压外，AD584还设有独特的选通引脚，可开启或关闭该器件。当AD584用作电源基准时，可通过单个低功率信号关闭电源。关闭状态下，AD584的电流消耗降至约100 μA。开启状态下，包括输出缓冲放大器在内，总电源电流通常为750 μA。

建议将AD584用作需要外部精密基准源的8位、10位或12位数模转换器（DAC）的基准源。此外，该器件非常适合精度高达14位的模数转换器（ADC），无论是逐次逼近型还是积分型设计，总体而言，其性能优于标准内置基准源。

AD584J和AD584K的工作温度范围为0℃至+70℃，AD584S和AD584T的工作温度范围为 -55℃至+125℃。所有等级产品均采用密封的8引脚TO - 99金属罐封装，AD584J和AD584K也提供8引脚PDIP封装。

• 四种可编程输出电压：10.000 V、7.500 V、5.000 V和2.500 V
• 激光微调至高精度
• 无需外部元件
• 微调温度系数：0℃至70℃时最大为15 ppm/℃（AD584K）；-55℃至+125℃时最大为15 ppm/℃（AD584T）
• 设有零输出选通引脚
• 具备两端负基准能力（5 V及以上）
• 输出可提供或吸收电流
• 低静态电流：最大1.0 mA
• 具备10 mA电流输出能力
• 提供符合MIL - STD - 883标准的版本
