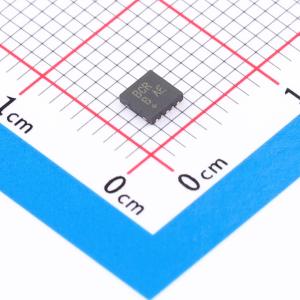

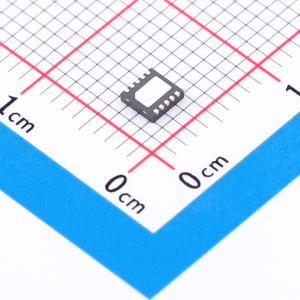

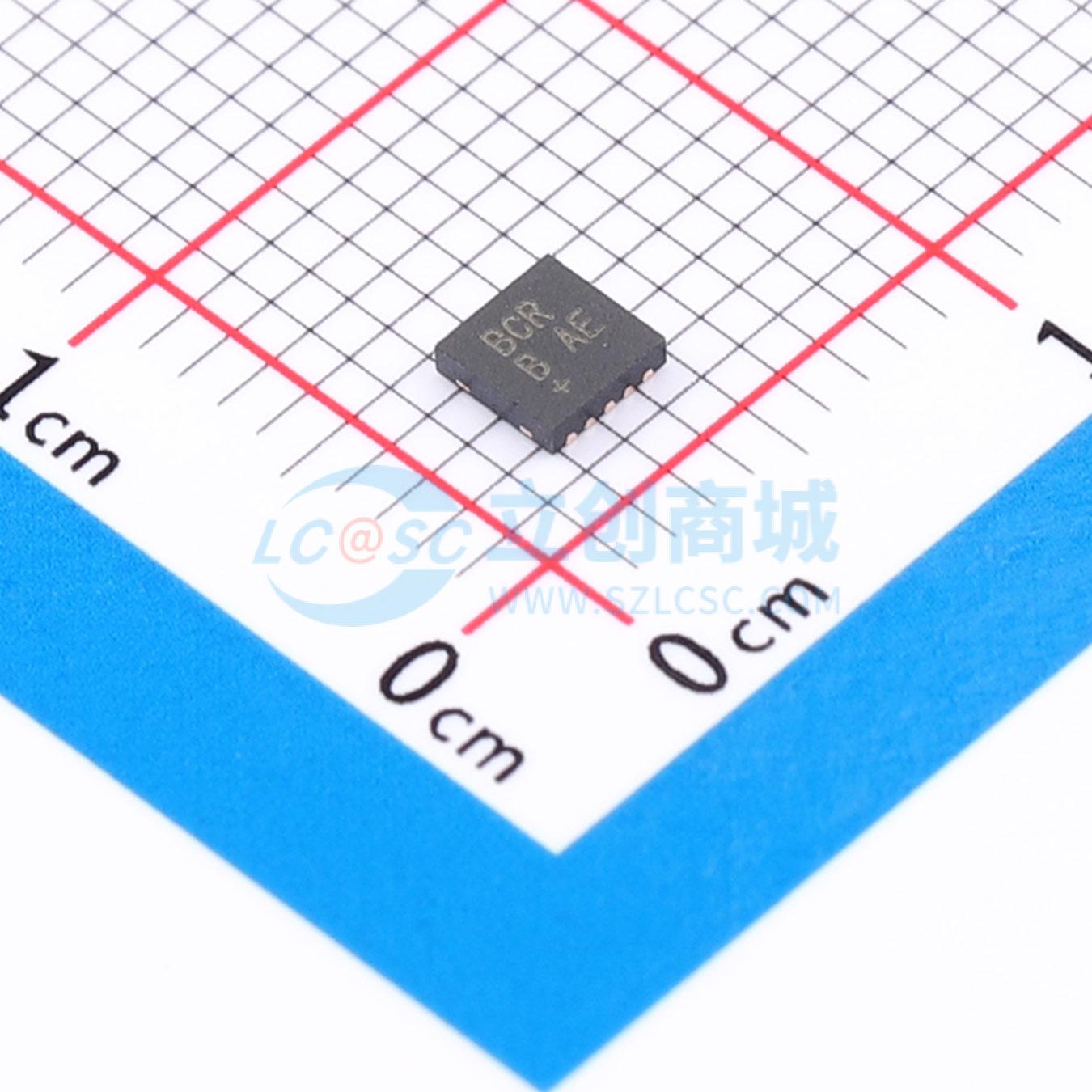

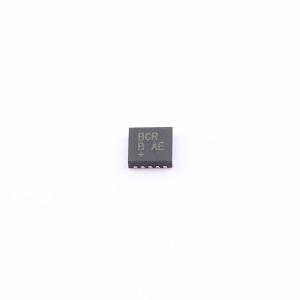

MAX17612AATB+

MAX17612A/MAX17612B/MAX17612C 可调过压和过流保护器件非常适合用于防止高达+60V和-65V的正负输入电压故障，并具有低至1.42Ω（典型值）的RON FET。可调输入过压保护范围为5.5V至60V，可调输入欠压保护范围为4.5V至59V。通过外部电阻设置输入过压锁定（OVLO）和欠压锁定（UVLO）阈值。此外，这些器件还提供内部输入欠压阈值4.2V（典型值）。该系列器件提供高达250mA的可编程电流限制保护，在启动时控制涌入电流的同时对输出端的大电容进行充电。通过将电阻从SETI引脚连接到GND来编程电流限制阈值。当设备电流达到编程阈值时，设备通过调节FET电阻来阻止电流进一步增加。在电流限制条件下，可以将设备编程为三种不同的行为模式：自动重试、连续或锁闭模式。出现在SETI引脚上的电压与流经设备的瞬时电流成比例，并由ADC读取。MAX17612A和MAX17612C阻止反向电流流动（即从OUT流向IN），而MAX17612B允许反向电流流动。这些器件具有针对过量功耗的热关断保护。这些器件采用小型10引脚（3mm x 3mm）TDFN-EP封装，工作温度范围为-40℃至+125℃。

• 宽输入电源范围：+4.5V 至 +60V
• 热插拔耐受性无需TVS，最高35V输入电源
• 负输入电压耐受至-65V
• 低Ron 1.42Ω（典型值）
• 反向电流阻断保护
• 热过载保护
• 扩展温度范围 -40°C 至 +125°C
• MAX17612A 提供过压、欠压和反向电压保护
• MAX17612B 提供过压和欠压保护
• MAX17612C 提供反向电压保护
• 可调的OVLO和UVLO阈值
• 可编程的正向电流限制：10mA至20mA，精度±6%；20mA至250mA，精度±5%
• 可编程的过流故障响应：自动重试、连续和锁存模式
• 平滑的电流过渡
• 10引脚，3mm x 3mm，TDFN-EP封装
• 集成FET
• 内部默认欠压锁定设置为4.2V（典型值）
• 输入欠压保护可编程范围4.5V至59V
• 过压保护可独立编程范围5.5V至60V
• 通过EN引脚由主监控系统启用或禁用
• 通过SETI引脚连接电阻到GND来设置电流限制
• 当设备电流达到或超过设定的电流限制时，内部FET的导通电阻会调节以限制电流
• 设备在电流限制操作下提供三种不同的行为模式：自动重试、连续和锁存模式
• SETI引脚还呈现一个与流经设备的瞬时电流成比例的电压

• 传感器系统
• 状态监测
• 工厂传感器
• 过程仪表
• 称重和 batching 系统
• 工业应用如 PLC，网络控制模块，电池供电模块
