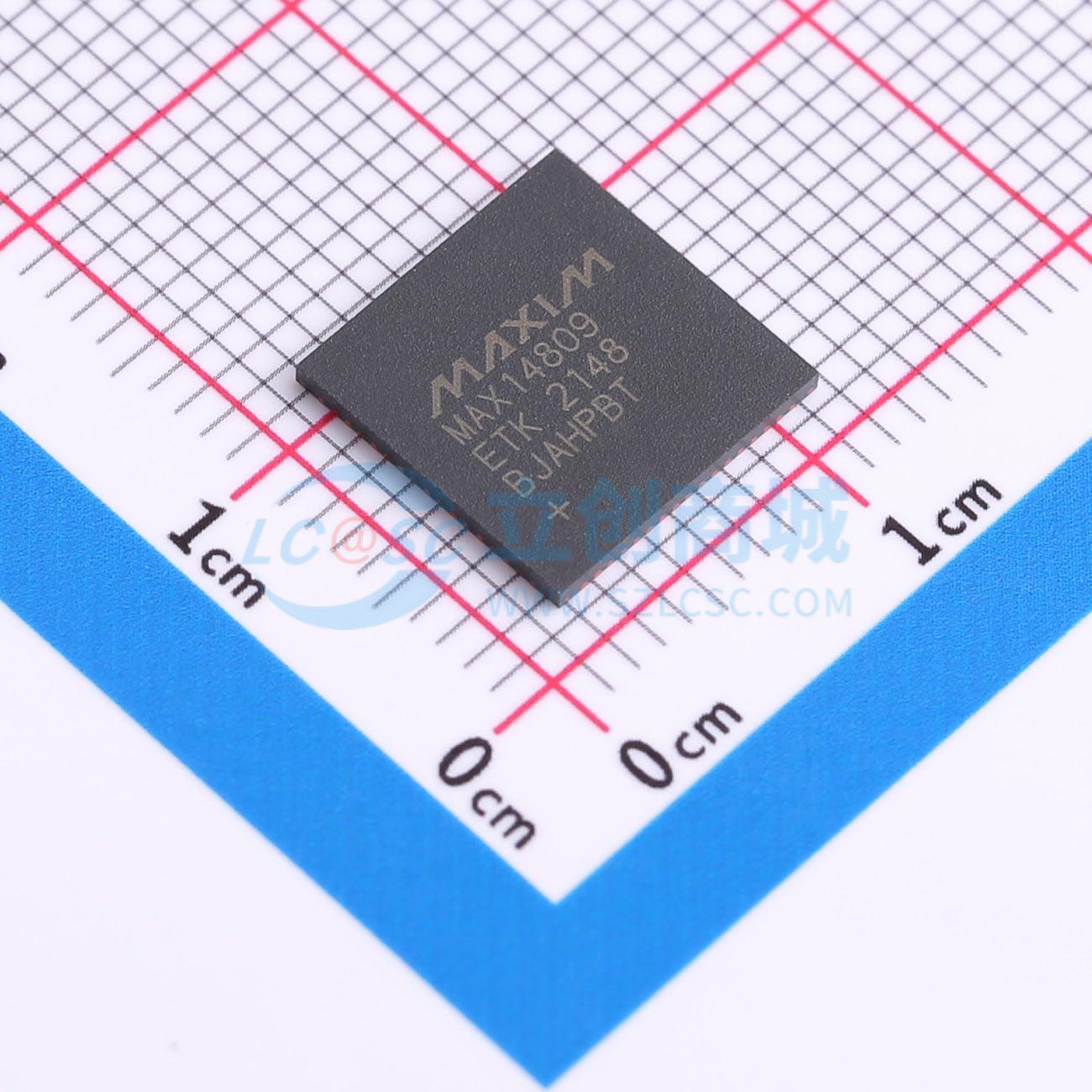

MAX14809ETK+

MAX14808/MAX14809 八通道三级/四通道五级高压（HV）脉冲发生器设备，能够从低压控制逻辑输入生成高频 HV 双极性脉冲（高达 ±105V），用于驱动超声系统中的压电换能器。所有八个通道都具有嵌入式过电压保护二极管和集成的主动归零箝位。两种设备都具有嵌入式的独立（浮动）电源（FPS）和平移器，允许信号传输而无需外部 HV 电容器。MAX14808 还具有八个集成的发射/接收（T/R）开关。MAX14809 没有 T/R 开关功能。

这些设备有两种工作模式：八通道三级脉冲模式（具有集成的主动归零箝位）或四通道五级脉冲模式。在八通道三级脉冲模式下，每个通道由两个逻辑输入（DINN_/DINP_）控制，并且主动归零功能提供脉冲器 1A（典型值）一半的电流驱动。在四通道五级脉冲模式下，每个通道由三个逻辑输入控制，并且主动归零功能提供与脉冲器相同的 2A（典型值）电流驱动。

这些设备可以在时钟模式和透明模式下工作。在时钟模式下，数据输入可以与干净的差分或单端时钟同步，以减少与 FPGA 输出信号相关的相位噪声，这对多普勒分析是有害的。在透明模式下，同步功能被禁用，输出在 18ns 延迟后反映数据输入。两种设备都具有可调的最大电流（0.5A 至 2A），以便在不需要全电流能力时降低功耗。

这些设备具有集成的草剪二极管（低寄生电容）用于接收（Rx）和发射（Tx）隔离。两种设备都具有一个阻尼电路，该电路可在发射突发结束后立即激活。阻尼电路的典型导通电阻为 500Ω。它在草剪二极管之前完全放电脉冲器的内部输出节点。

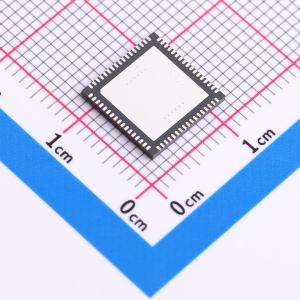

这些设备采用 68 引脚（10mm x 10mm）TQFN 封装，带有裸露焊盘，并在 -40℃ 至 +85℃ 的扩展温度范围内进行了规定。

• 超声医学成像
• 工业缺陷检测
• 压电驱动器
• 测试设备
