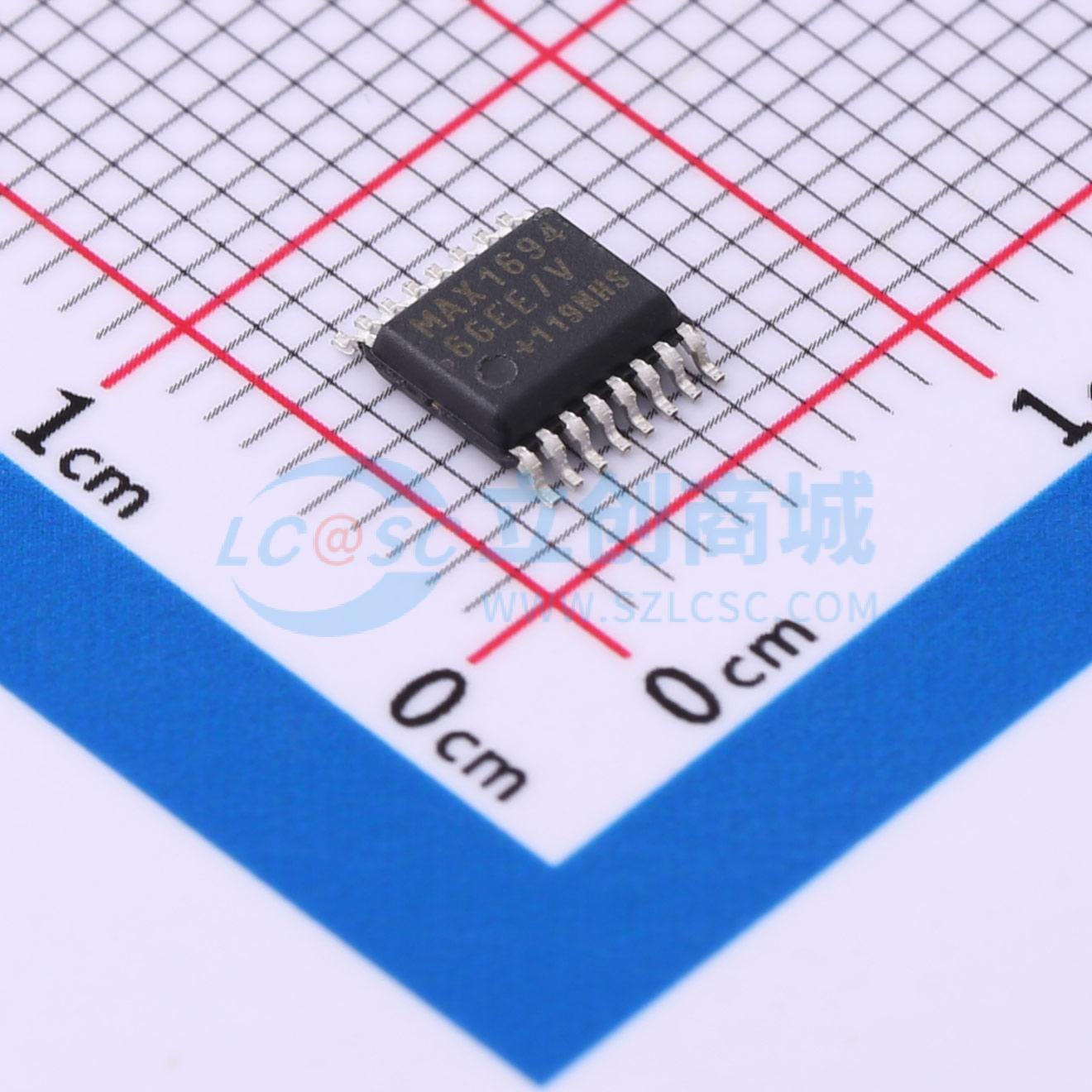

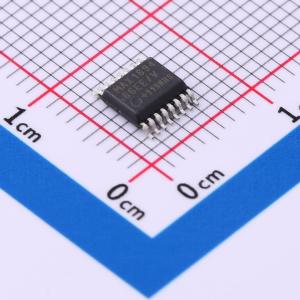

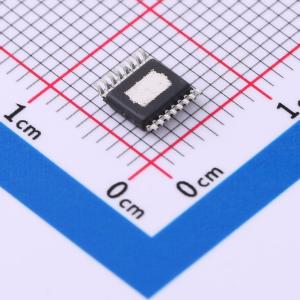

MAX16946GEE/V+
高压、高侧、电流检测LDO/开关
- 描述
- 远端天线、电流检测和LDO/开关、为汽车天线和远端模块提供故障保护和诊断
- 商品型号
- MAX16946GEE/V+
- 商品编号
- C1574942
- 商品封装
- QSOP-16-EP-150mil
- 包装方式
- 管装
- 商品毛重
- 0.3克(g)
商品参数
参数完善中
商品概述
MAX16946/MAX16947 高电压、高端电流检测LDO/开关具有内部限流功能，以防止因故障条件导致系统损坏。MAX16946提供固定的8.5V输出电压或可调的3.3V至15V输出电压。MAX16946还可以配置为开关，而MAX16947仅作为开关使用。这两种器件的输入电压范围从4.5V到18V（耐压45V），使其非常适合为汽车应用中的远程射频低噪声放大器（LNA）提供幻象电源。
这些器件监测负载电流，并提供与检测到的负载电流成比例的模拟输出电压。精确的内部限流保护输入电源免受过载和短路条件的影响。两个开漏故障指示输出在发生短路、开路或短接到电池的情况时向微处理器发出信号。通过电流检测放大器的输出电压还指示过温关断。
故障屏蔽功能允许器件忽略瞬时故障，例如热插拔期间电容性负载充电引起的故障，从而防止系统产生误报。这些器件具有短接到电池保护功能，在发生短接到电池事件时锁定内部LDO/通路开关。在热过载期间，这些器件通过进入热关断状态来减少功耗。它们还包括一个低电平有效的高压兼容关断输入，以将它们置于低功耗关断模式。
MAX16946提供热增强型16引脚TQFN-EP和QSOP-EP封装。MAX16947提供16引脚QSOP封装。两种器件的工作温度范围为-40℃至+105℃。
商品特性
- 在微控制器控制下切换幻像电源开/关
- 精密可调电流限制 300mA（最大），TA = +105°C 500mA（最大），Ta = +85°C（仅 MAX16946 在 SW 模式下）
- 稳压输出电压（MAX16946）—8.5V 固定或在 3.3V 和 15V 之间可调
- 电流测量模拟电压输出
- 检测开路和短路状态
- 提供开漏故障信号（SC 和 OL）
- 启动期间过流屏蔽
- 热关断
- AEC-Q100 认证
- -40°C 至 ±105°C 工作温度范围
应用领域
- 远程LNA幻象供电
- 汽车安全与信息娱乐
- 汽车远程模块供电
