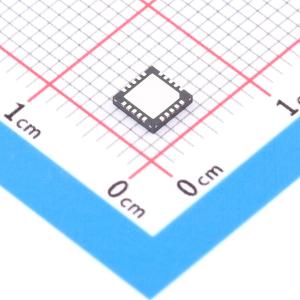

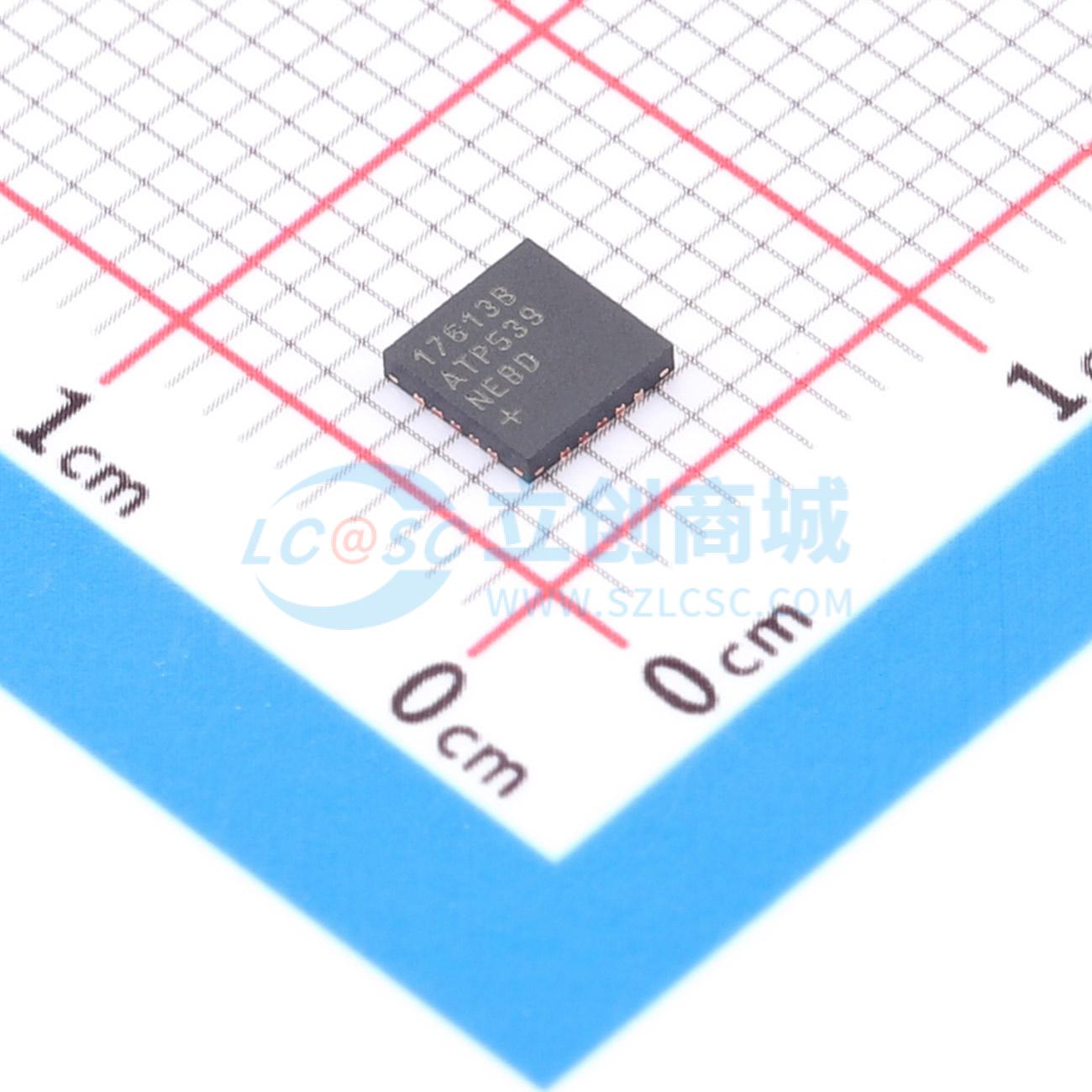

MAX17613BATP+

可调过压和过流保护器件是保护系统免受高达+60V和-65V正负输入电压故障影响的理想选择，其特点是具有低至130mΩ（典型值）导通电阻（RON）的场效应晶体管（FET）。 可调输入过压保护范围为5.5V至60V，可调输入欠压保护范围为4.5V至59V。输入过压锁定（OVLO）和欠压锁定（UVLO）阈值可通过外部电阻设置。此外，该器件在4.2V（典型值）处提供内部输入欠压阈值。 该器件具有高达3A的可编程限流保护功能，因此能够在输出端对高电容进行充电时控制启动时的浪涌电流。限流阈值可通过将一个电阻从SETI引脚连接到地来进行编程。当器件电流达到编程阈值时，器件会通过调节场效应晶体管的电阻来防止电流进一步增大。该器件可被编程为在限流条件下以三种不同方式工作：自动重试、连续或锁断模式。SETI引脚上出现的电压与流经器件的瞬时电流成正比，可由模数转换器（ADC）读取。 MAX17613A和MAX17613C可阻止电流反向流动（即从输出端流向输入端），而MAX17613B允许电流反向流动。该器件具有热关断保护功能，可防止功耗过大。 该器件采用小型20引脚（4mm×4mm）TQFN - EP封装，工作温度范围为-40℃至+125℃。

• 宽输入电源范围：+4.5V至+60V
• 无需瞬态电压抑制器（TVS），可承受高达35V输入电源的热插拔
• 可承受低至-65V的负输入电压
• 低导通电阻（RON）：130mΩ（典型值）
• 反向电流阻断保护
• 热过载保护
• 可编程启动消隐时间
• 扩展温度范围：-40℃至+125℃
• MAX17613A支持过压、欠压和反向电压保护
• MAX17613B支持过压和欠压保护
• MAX17613C支持反向电压保护
• 可调过压锁定（OVLO）和欠压锁定（UVLO）阈值
• 可编程正向电流限制：0.15A至3A，精度为±3.5%
• 全温度范围内的精度
• 可编程过流故障响应：自动重试、连续和锁断模式
• 平滑的电流过渡
• 20引脚、4mm×4mm TQFN - EP封装
• 集成场效应晶体管

• 传感器系统
• 状态监测
• 工厂传感器
• 过程仪表
• 称重和配料系统
• 工业应用，如可编程逻辑控制器（PLC）、控制网络模块、电池供电模块
