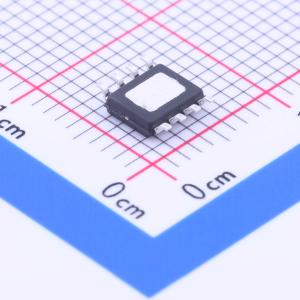

AP6502SP-13

340kHz外部补偿同步降压转换器

描述: AP6502是一款340kHz开关频率的外部补偿同步DC/DC降压转换器,集成了低导通电阻的高侧和低侧MOSFET。它支持高达2A的连续负载电流,效率高达95%。该器件采用SO-8EP封装,具有电流模式控制,快速瞬态响应和易于环路稳定的特点。适用于分布式电源架构,简化了电路板布局,减少了对外部组件的需求。
品牌名称: DIODES(美台)
商品型号: AP6502SP-13
商品编号: C155221
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

AP6502 是一款340kHz开关频率的外部补偿同步DC/DC降压转换器。它集成了低RDS(ON)的高低侧MOSFET。AP6502能够支持高达2A的连续负载电流，并且效率高达95%。AP6502采用电流模式控制，可以实现快速瞬态响应和简便的环路稳定。AP6502的高度集成化和对外部元件的最小需求简化了电路板布局并减少了空间需求，使其非常适合分布式电源架构。AP6502采用标准Green SO-8EP封装，带有裸露焊盘以提高散热性能，并符合RoHS标准。

应用领域

游戏控制台
平板电视和显示器
机顶盒
分布式电源系统
家庭音频
消费类电子产品
网络系统
FPGA、DSP 和 ASIC 供应
绿色电子设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.7V~18V
	输出电压	925mV~16V
	输出电流	2A
	开关频率	340kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.5mA
	开关管(内置/外置)	内置
	输出类型	可调
