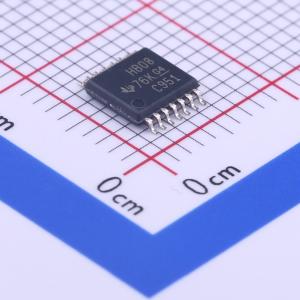

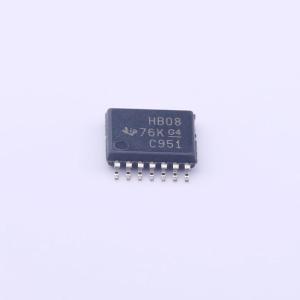

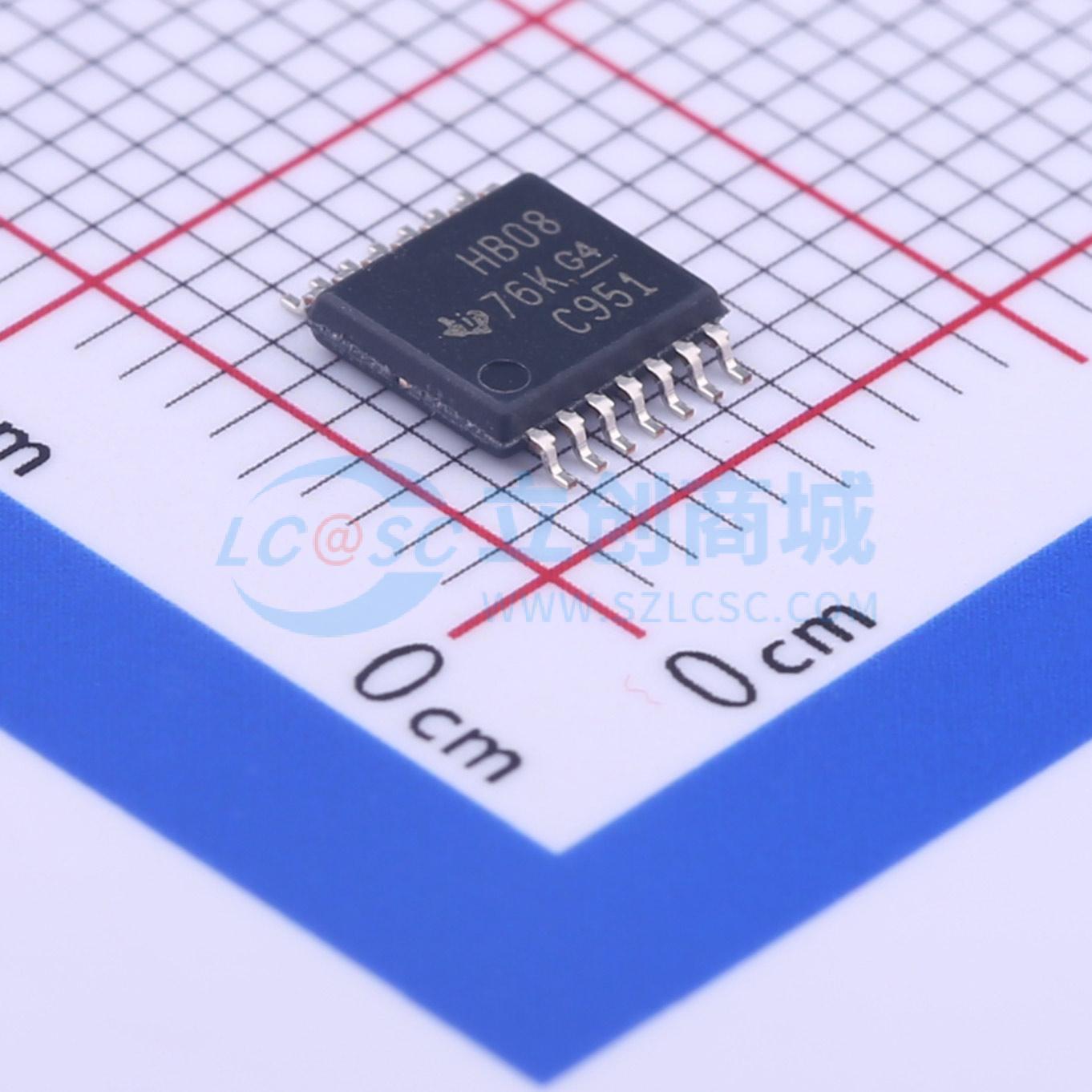

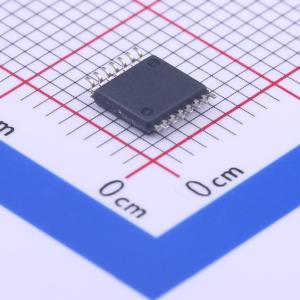

SN74AHCT08PWR
四组 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT08 具有 TTL 兼容输入的 4 通道、双输入、4.5V 至 5.5V 高速 (7.1ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT08PWR
- 商品编号
- C155175
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AHCT系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 推挽式 |
商品概述
SNx4AHCT08是四路2输入正与门器件，可在正逻辑下实现布尔函数Y = A × B 或 Y = 非(A+B)
商品特性
- 输入与TTL电平电压兼容
- 锁存性能超过250mA，符合JESD 17标准
- 静电放电防护性能超过JESD 22标准，其中人体模型等级为2000V，机器模型等级为200V，带电器件模型等级为1000V
- 提供多种封装规格可选
- 推荐工作条件下最高温度可达125℃
应用领域
- 服务器
- 网络交换机
- 个人电脑
- 笔记本电脑
- 电子销售点设备
