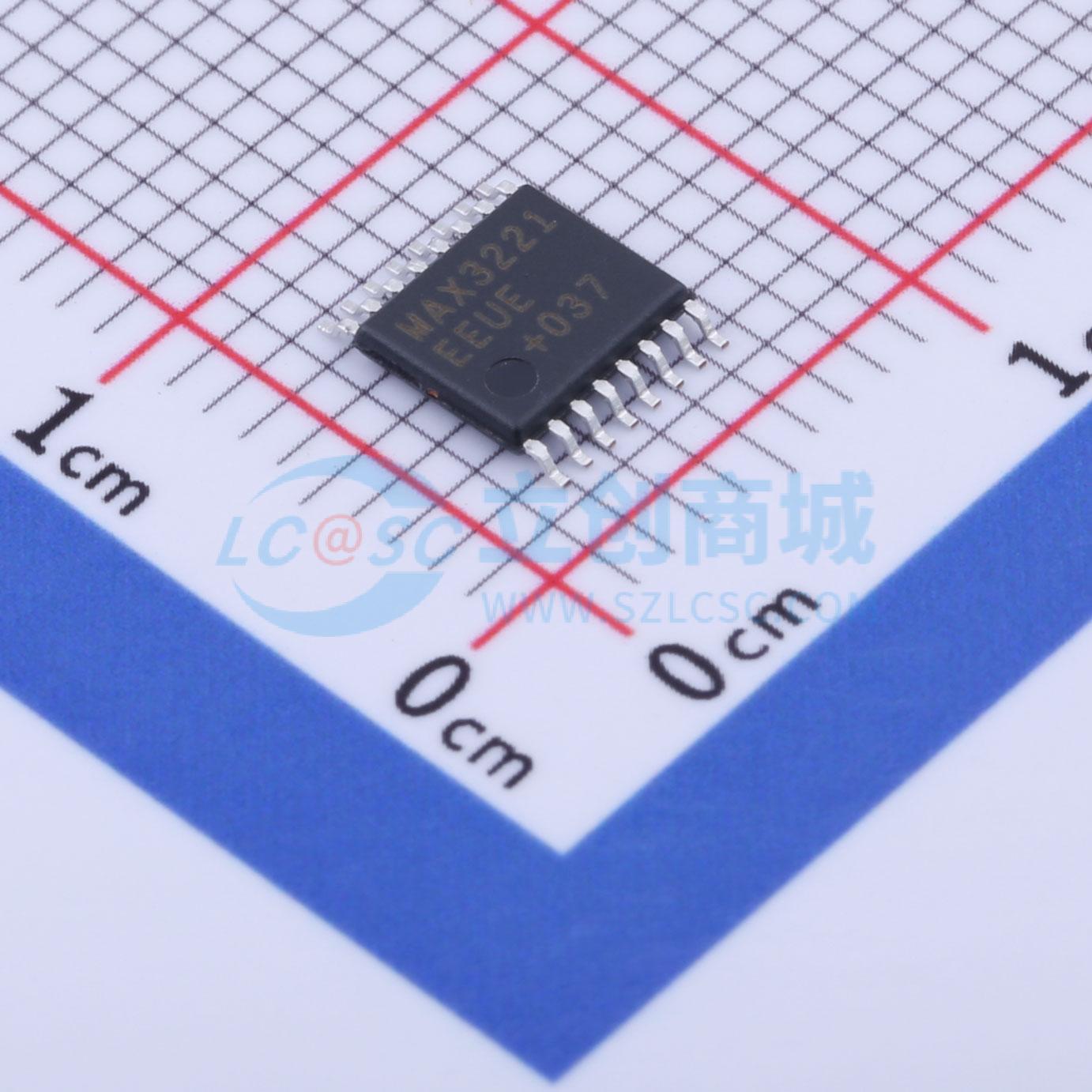

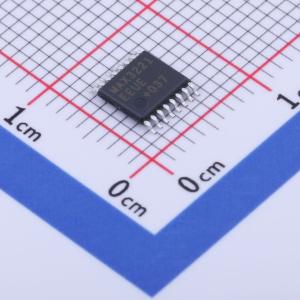

温馨提醒：图片仅供参考，商品以实物为准
MAX3221EEUE+T
±15kV ESD-保护, 1uA, 3.0V 至 5.5V, 250kbps, 带自动关断功能的 RS-232 收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带自动关断功能的RS-232收发器，具有±15kV ESD保护，低功耗，适用于电池供电设备。
- 商品型号
- MAX3221EEUE+T
- 商品编号
- C155173
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.276克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 250Kbps | |
| 工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
MAX3221E/MAX3223E/MAX3243E是3V供电的EIA/TIA - 232和V.28/V.24通信接口，具备自动关断/唤醒功能、高数据速率能力以及增强的静电放电（ESD）保护。所有发射器输出和接收器输入采用IEC 1000 - 4 - 2气隙放电可承受±15KV，采用IEC 1000 - 4 - 2接触放电可承受±8KV，采用人体模型可承受±15KV。 MAX3221E/MAX3223E/MAX3243E借助美信创新的AutoShutdown™功能，可实现1µA的电源电流。当RS - 232电缆断开，或连接的外设发射器关闭时，它们会进入低功耗关断模式，无需更改现有BIOS或操作系统即可节省功耗。 这些收发器拥有专有的低压差发射器输出级，通过双电荷泵，在+3.0V至+5.5V电源下可实现真正的RS - 232性能。电荷泵在+3.3V电源下工作仅需四个0.1µF的小电容。每个器件保证在250kbps的数据速率下运行，同时保持RS - 232输出电平。 MAX3221E仅包含一个驱动器和一个接收器，是最小的单电源RS - 232收发器。MAX3223E有两个驱动器和两个接收器。MAX3243E是一款完整的3驱动器/5接收器串行端口，非常适合笔记本或超便携笔记本电脑。它还包括两个始终处于激活状态的同相接收器输出，允许在不使可能已断电的电路中的保护二极管正向偏置的情况下监控外部设备。 MAX3221E、MAX3223E和MAX3243E提供节省空间的TQFN、SSOP和TSSOP封装。
应用领域
- 笔记本电脑、超便携笔记本电脑和掌上电脑
- 手机
- 电池供电设备
- 手持设备
- 外设
- 打印机
