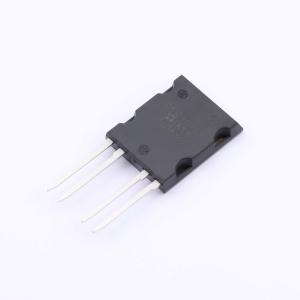

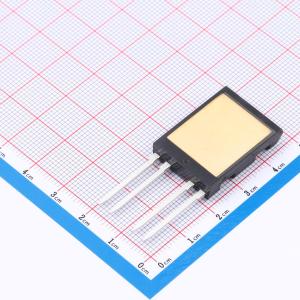

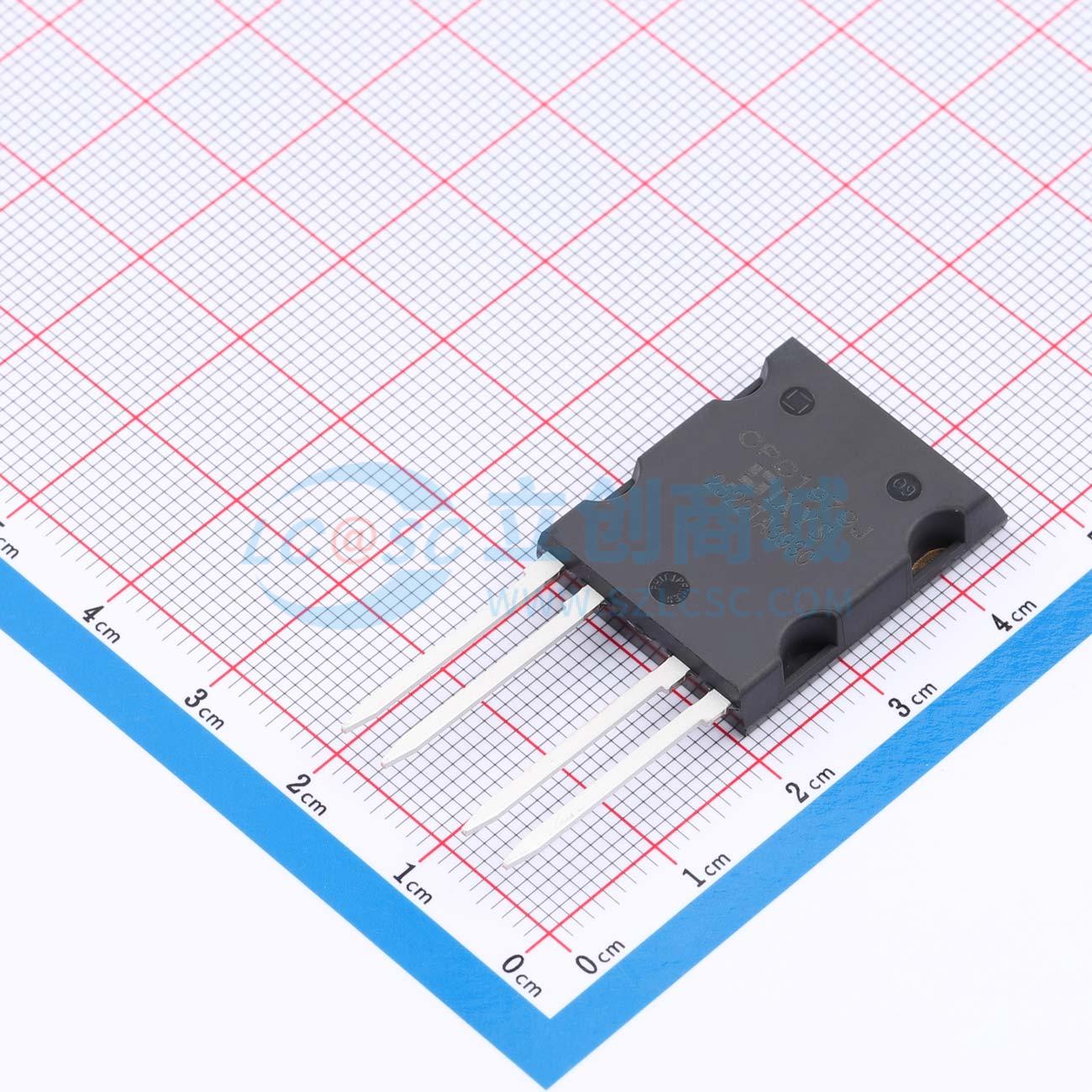

CPC1979J

单极常开固态功率继电器，采用光耦合MOSFET技术，适用于高性能开关应用

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Littelfuse/IXYS
商品型号: CPC1979J
商品编号: C1559047
商品封装: ISOPLUS-264
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	商品目录	固态继电器(MOS输出)
	触点形式	一组常开:1A(单刀单掷-常开)
	连续负载电流	3.5A
	负载电压	-
	正向压降(Vf)	1.35V
	正向电流(If)	10mA
	导通电阻	590mΩ
	隔离电压(Vrms)	2.5kV

商品概述

该系列产品采用 OptoMOS 技术，具备高可靠性和紧凑尺寸。作为其中一员，CPC1979J 是一款单刀单掷常开固态功率继电器，在配备 5°C/W 散热器时，额定连续负载电流可达 3.5Aᵣₘₛ。它采用光耦合 MOSFET 技术，提供 2500Vᵣₘₛ 的输入输出隔离。其光耦合输出采用专利 OptoMOS 架构，由高效红外 LED 控制。低导通电阻和高负载电流处理能力的结合，使其适用于各种高性能开关应用。独特的 ISOPLUS-264 封装使固态继电器能够实现最高的负载电流和功率额定值。该封装采用独特工艺，将硅芯片软钎焊在直接覆铜陶瓷基板上，而非传统的铜引线框架。该陶瓷基板不仅提供 2500Vᵣₘₛ 隔离，还具有极低的结壳热阻抗 (0.3°C/W)。

商品特性

配备 5°C/W 散热器时，负载电流为 3.5Aᵣₘₛ
低至 0.75Ω 的导通电阻
600Vₚ 阻断电压
2500Vᵣₘₛ 输入/输出隔离
低热阻抗：θⱼC = 0.3°C/W
适用于散热器应用的隔离式低热阻抗陶瓷垫
低驱动功率要求
无电磁干扰/射频干扰产生
阻燃等级 UL 94 V-0

应用领域

工业控制
电机控制
机器人
医疗设备
仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	导通时间(Ton)	8ms
	截止时间(Toff)	200us
	输入类型	DC
	工作温度	-40℃~+85℃
	总功耗(Pd)	150mW
	绝缘电阻	-
	功能特性	-
