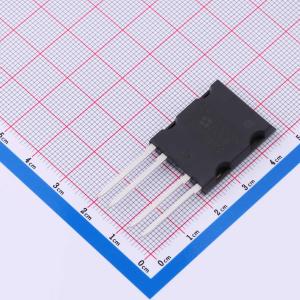

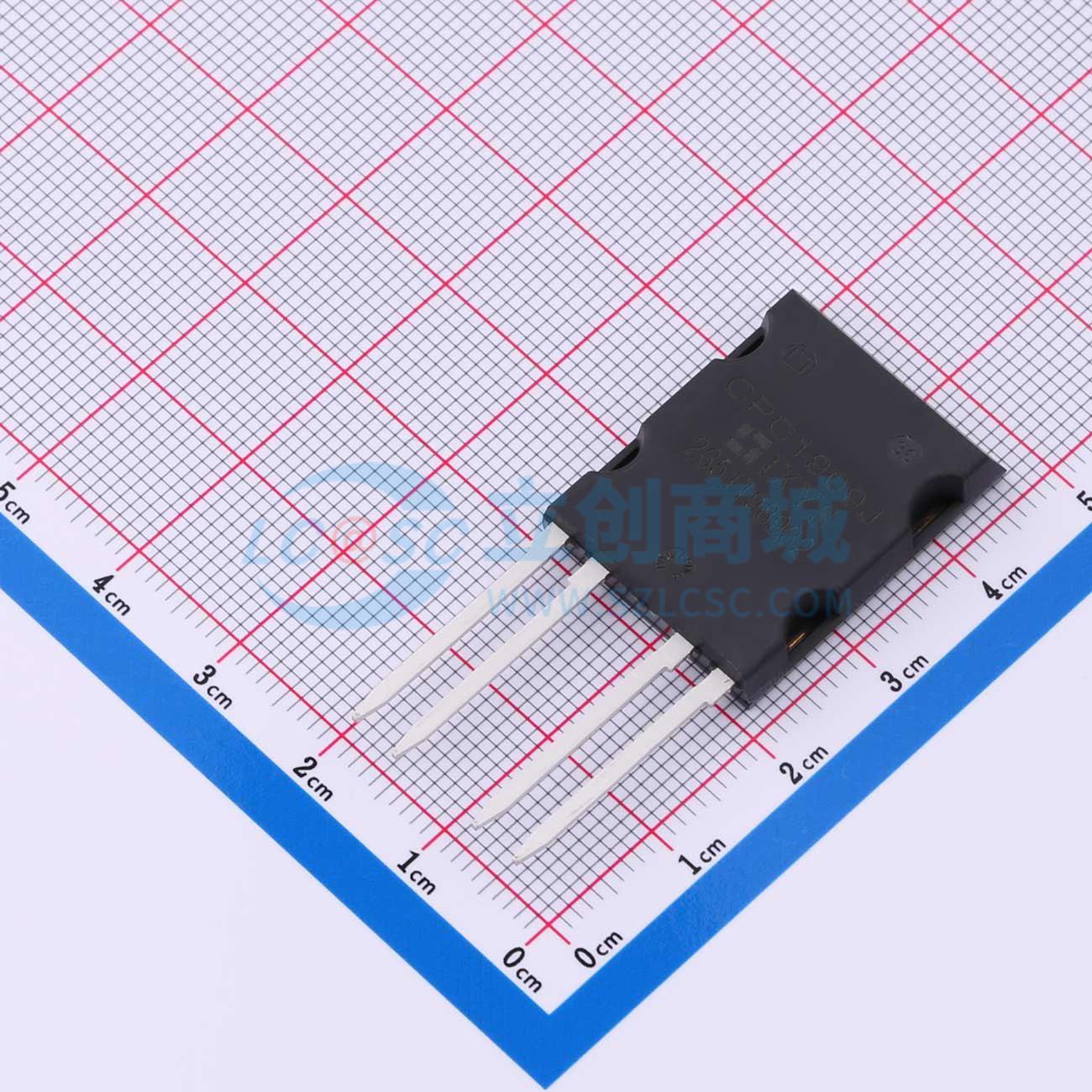

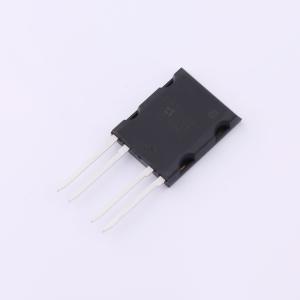

CPC1909J
60V单极常开功率继电器
- 描述
- 采用光耦合MOSFET技术，提供2500Vrms的输入到输出隔离。光耦合输出采用专利OptoMOS架构，由高效红外LED控制。低导通电阻和高负载电流处理能力的结合，使该继电器适用于各种高性能开关应用。独特的ISOPLUS-264封装允许固态继电器实现最高的负载电流和功率额定值。该封装采用独特工艺，将硅芯片软焊到直接铜键合（DCB）基板上，DCB陶瓷不仅提供2500Vrms隔离，还具有非常低的结到外壳热阻（0.3℃/W）。
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC1909J
- 商品编号
- C1559053
- 商品封装
- ISOPLUS-264
- 包装方式
- 管装
- 商品毛重
- 11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 25A | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.35V | |
| 正向电流(If) | 10mA | |
| 导通电阻 | 50mΩ | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 15ms | |
| 截止时间(Toff) | 300us | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 150mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
