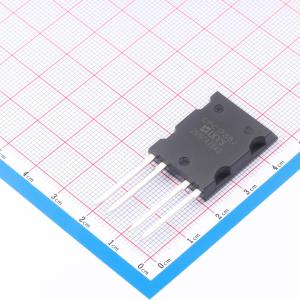

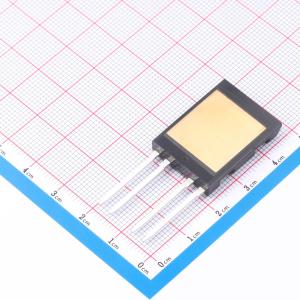

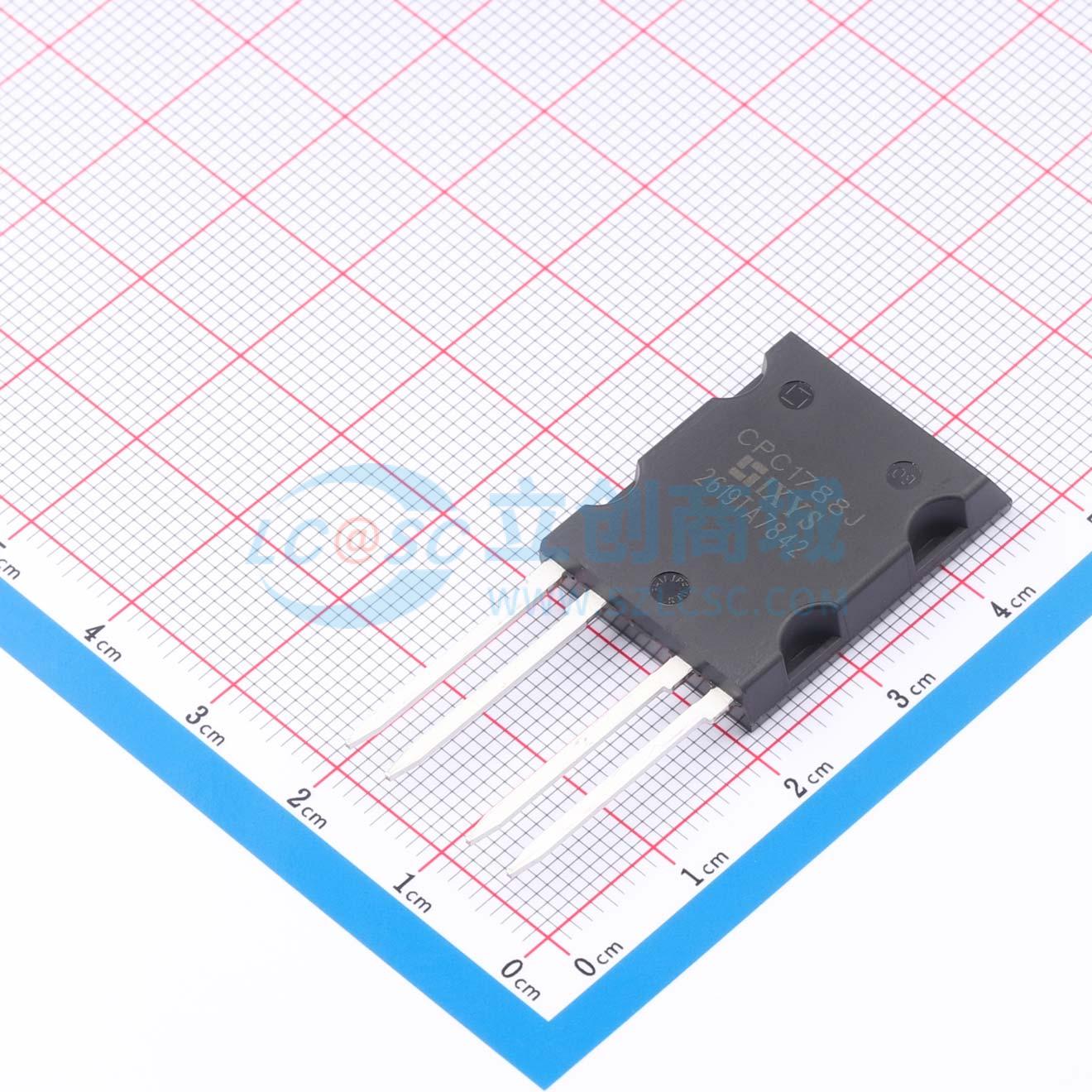

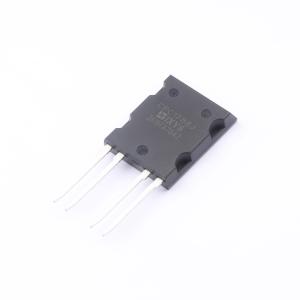

CPC1788J
单极常开直流固态功率继电器，采用光耦合MOSFET技术，输入输出隔离，适用于高性能直流开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC1788J
- 商品编号
- C1559054
- 商品封装
- ISOPLUS-264
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 2.45A | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.42V | |
| 正向电流(If) | 10mA | |
| 导通电阻 | 1Ω | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 2.85ms | |
| 截止时间(Toff) | 110us | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 150mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
该系列新型高功率固态继电器采用OptoMOS技术，具备高可靠性和紧凑尺寸。CPC1788J是一款单刀常开直流固态功率继电器，采用光耦合MOSFET技术，提供2500 Vrms的输入至输出隔离。其光耦合输出采用专利OptoMOS架构，由高效红外LED控制。低导通电阻和高负载电流处理能力的结合，使其适用于各种高性能直流开关应用。独特的ISOPLUS-264封装使固态继电器能够实现最高的负载电流和功率额定值。该封装采用独特的工艺，将硅芯片软焊接到直接覆铜陶瓷基板上，而非传统的铜引线框架。该陶瓷基板不仅提供2500 Vrms的隔离，还具有极低的结至外壳热阻抗。
商品特性
- 在散热器热阻为5°C/W时，负载电流可达2.45 A_DC
- 低导通电阻，典型值为1.25Ω
- 阻断电压为1000 V_P
- 输入/输出隔离电压为2500 Vrms
- 低热阻抗：结至外壳热阻θ_JC = 0.3°C/W
- 具有隔离、低热阻抗的陶瓷焊盘，适用于散热器应用
- 低驱动功率要求
- 不产生电磁干扰/射频干扰
- 阻燃等级为UL 94 V-0
应用领域
- 工业控制/电机控制
- 机器人
- 医疗设备
- 仪器仪表
- 多路复用器
- 数据采集
- 电子开关
- 输入/输出子系统
- 仪表
- 运输设备
