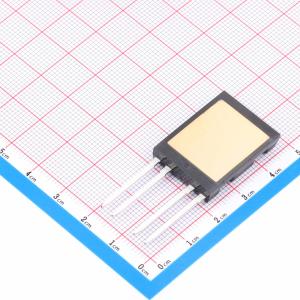

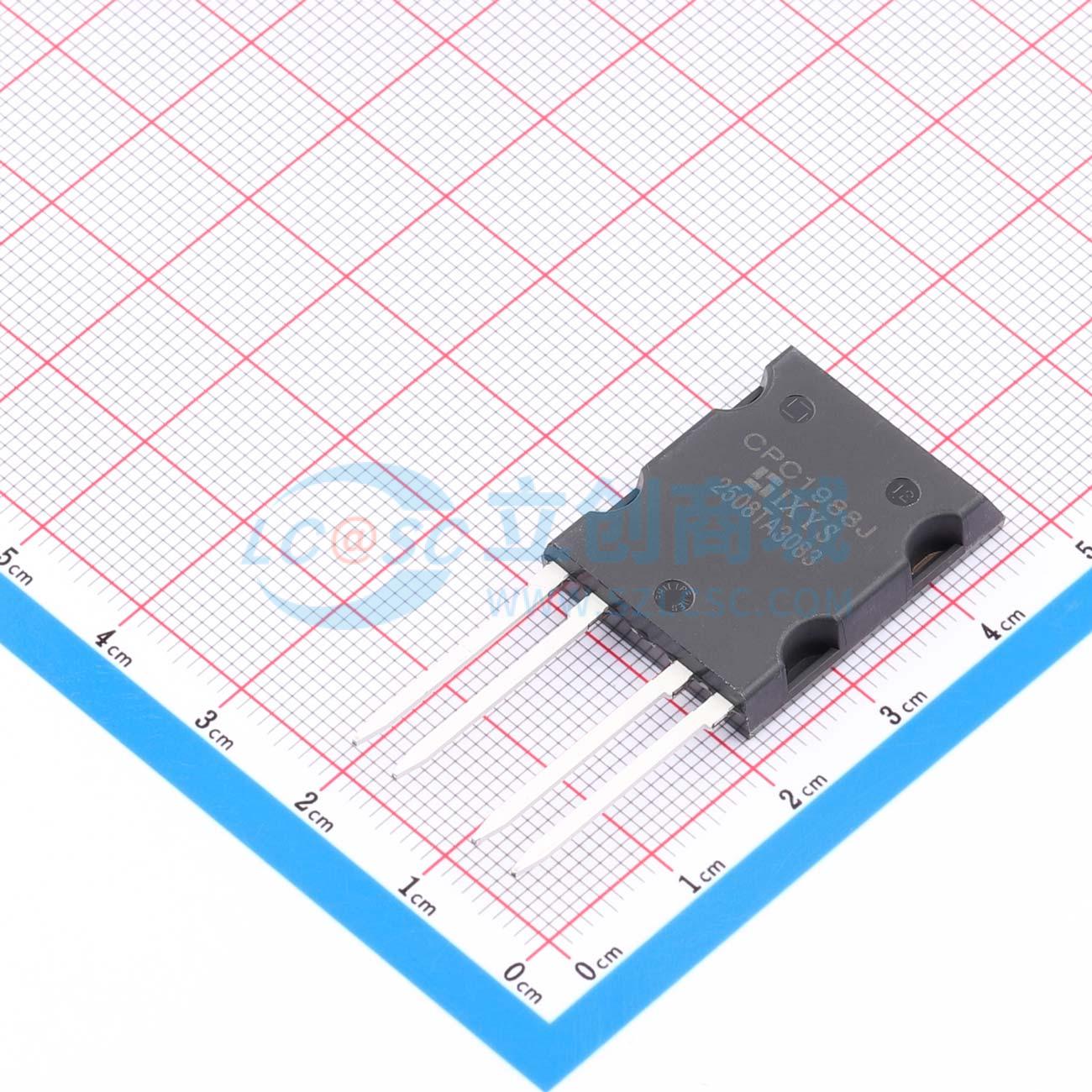

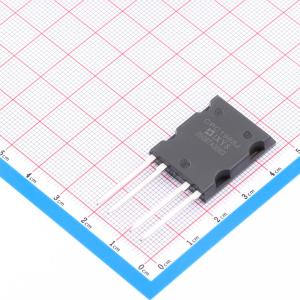

温馨提醒：图片仅供参考，商品以实物为准
CPC1988J
CPC1988J
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC1988J
- 商品编号
- C1559105
- 商品封装
- ISOPLUS-264
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 2.25A | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.35V | |
| 正向电流(If) | 10mA | |
| 导通电阻 | 1.78Ω | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 6ms | |
| 截止时间(Toff) | 110us | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 150mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
IXYS集成电路将光MOS技术、可靠性和紧凑尺寸引入了新的高功率固态继电器系列。作为该系列的一部分，CPC1988J单极常开（1-Form-A）固态功率继电器在配备5℃/W散热器的情况下，额定连续负载电流可达2.25Arms。CPC1988J采用光耦合MOSFET技术，提供2500Vrms的输入到输出隔离。采用专利光MOS架构的光耦合输出由高效红外LED控制。低导通电阻和高负载电流处理能力的结合使该继电器适用于各种高性能开关应用。IXYS首创的独特ISOPLUS - 264封装使固态继电器能够实现最高的负载电流和功率额定值。该封装采用独特的IXYS工艺，将硅芯片软焊到直接铜键合（DCB）基板上，而非传统的铜引线框架。DCB陶瓷（与高功率模块中使用的基板相同）不仅提供2500Vrms的隔离，还具有非常低的结到外壳热阻（0.3℃/W）。
商品特性
- 配备5℃/W散热器时，负载电流为2.25Arms
- 低导通电阻2.5Ω
- 阻断电压1000Vp
- 输入/输出隔离2500Vrms
- 低热阻：θJC = 0.3℃/W
- 用于散热应用的隔离、低热阻陶瓷垫
- 低驱动功率要求
- 无EMI/RFI产生
- 阻燃等级UL 94 V - 0
应用领域
- 工业控制/电机控制
- 机器人技术
- 医疗设备 - 患者/设备隔离
- 仪器仪表
- 多路复用器
