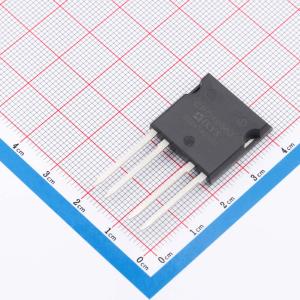

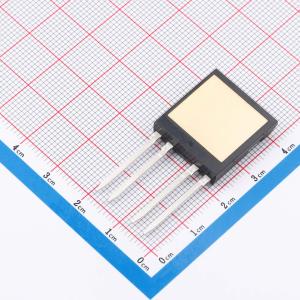

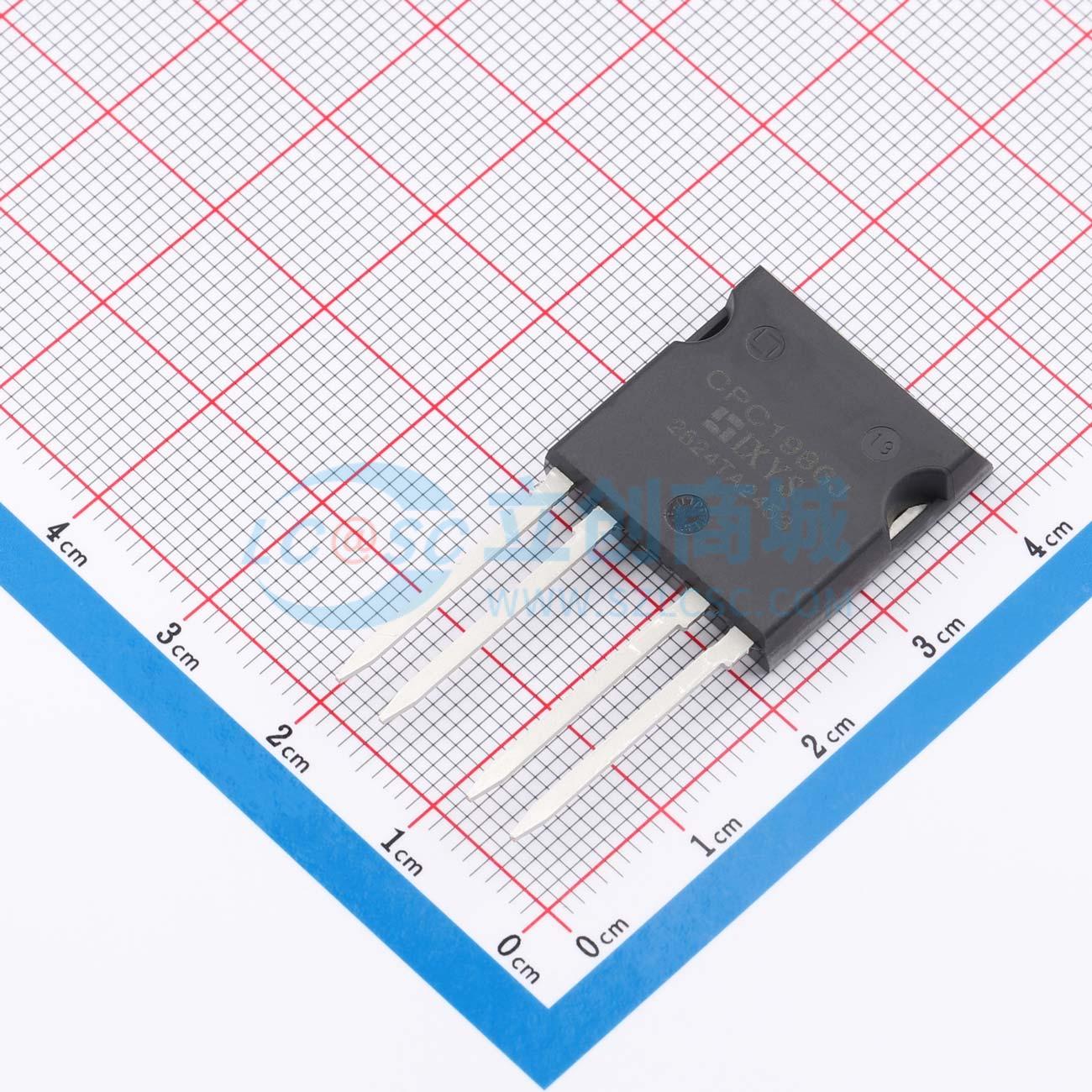

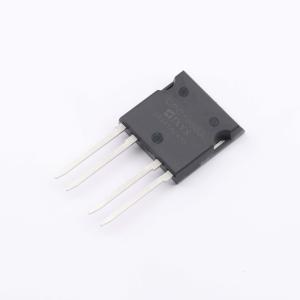

CPC1986J
单极常开固态功率继电器，采用光耦合MOSFET技术，适用于高性能开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC1986J
- 商品编号
- C1559158
- 商品封装
- i4-PAC
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 1.6A | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.35V | |
| 正向电流(If) | 10mA | |
| 导通电阻 | 2.4Ω | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 20ms | |
| 截止时间(Toff) | 5ms | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 150mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
该单极常开固态功率继电器在配备5℃/W散热器时，额定连续负载电流可达1.6Aᵣₘₛ。它采用光耦合MOSFET技术，提供2500Vᵣₘₛ的输入至输出隔离。其输出由高效红外LED控制，采用专利OptoMOS架构。低导通电阻与高负载电流处理能力的结合，使其适用于多种高性能开关应用。独特的i4-PAC封装使固态继电器能够实现最高的负载电流和功率额定值。该封装采用特殊工艺，将硅芯片软焊接到直接覆铜陶瓷基板上，而非传统的铜引线框架。这种陶瓷基板不仅提供2500Vᵣₘₛ隔离，还具有极低的结至外壳热阻。
商品特性
- 配备5℃/W散热器时，负载电流达1.6Aᵣₘₛ
- 低至3Ω的导通电阻
- 1000Vₚ阻断电压
- 2500Vᵣₘₛ输入/输出隔离
- 低热阻：θⱼc = 0.35℃/W
- 用于散热器应用的隔离式低热阻陶瓷焊盘
- 低驱动功率要求
- 无EMI/RFI产生
- 阻燃等级UL 94 V-0
应用领域
- 工业控制/电机控制
- 机器人
- 医疗设备
- 仪器仪表
- 多路复用器
