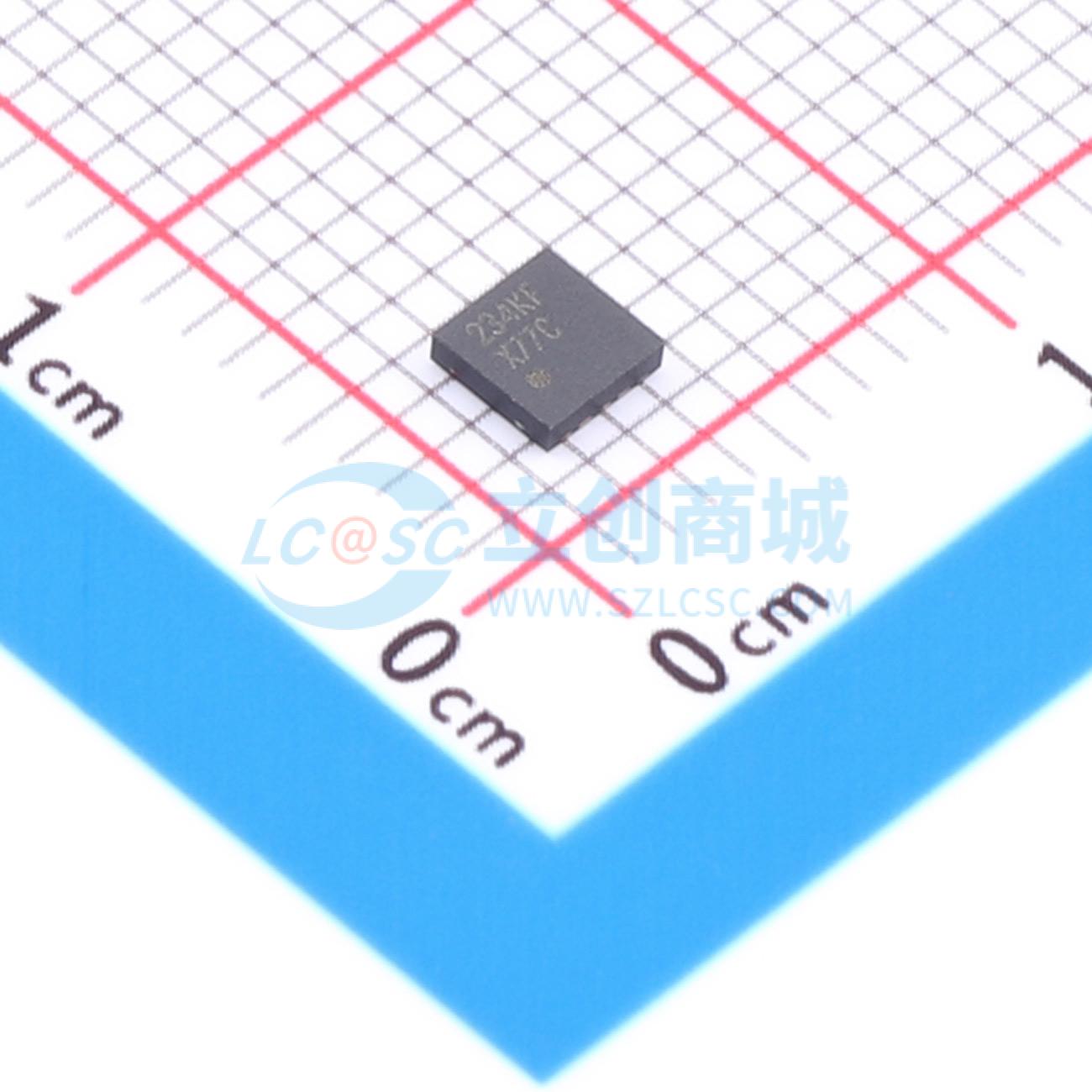

DAC082S085CISDX/NOPB实物图

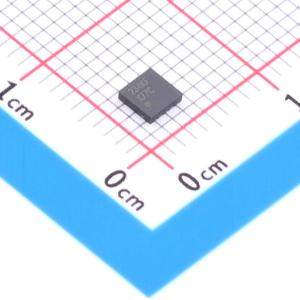

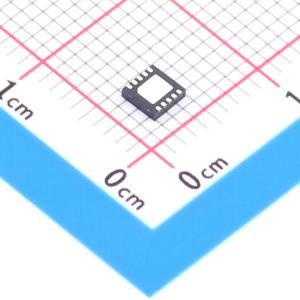

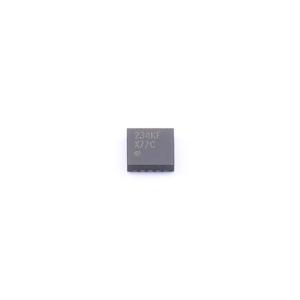

  • DAC082S085CISDX/NOPB商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

DAC082S085CISDX/NOPB

8位微功耗双路数模转换器,轨到轨输出

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
DAC082S085 具有轨到轨输出的 8 位微功耗双通道数模转换器
品牌名称
TI(德州仪器)
商品型号
DAC082S085CISDX/NOPB
商品编号
C1555068
商品封装
WSON-10(3x3)​
包装方式
编带
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率8位
通道数2
接口类型SPI;QSPI
工作电压2.7V~5.5V
稳定时间4.5us
输出类型电压-缓冲
属性参数值
积分非线性0.14LSB
工作温度-40℃~+105℃
上电复位内置
基准电压源外置
数据速率40MHz
静态电流100nA

商品概述

DAC082S085器件是一款功能齐全、通用的双路8位电压输出数模转换器(DAC),可在2.7 V至5.5 V单电源下工作,在3 V电源时功耗为0.6 mW,在5 V电源时功耗为1.6 mW。DAC082S085采用10引脚SON和VSSOP封装。10引脚WSON封装使DAC082S085成为同类产品中最小的双路DAC。片上输出放大器支持轨到轨输出摆幅,三线串行接口在整个电源电压范围内的时钟速率最高可达40 MHz。同类竞争器件在2.7 V至3.6 V电源电压范围内的时钟速率限制为25 MHz。该串行接口与标准SPI、QSPI、MICROWIRE和DSP接口兼容。 DAC082S085的参考电压为两个通道共用,电压范围为1 V至V_A,可提供尽可能宽的输出动态范围。DAC082S085具有一个16位输入移位寄存器,用于控制输出更新、工作模式、掉电状态和二进制输入数据。根据两个工作模式位的设置,两个输出可以同时或单独更新。 上电复位电路确保DAC输出在上电时为0 V,并保持该状态直到对器件进行有效写入。掉电功能可将功耗降低至小于1 μW,并提供三种不同的终端选项。 DAC082S085的低功耗和小封装使其成为电池供电设备的理想选择。 DAC082S085是一系列引脚兼容DAC中的一员,包括10位的DAC102S085和12位的DAC124S085。DAC082S085可在-40℃至105℃的扩展工业温度范围内工作。

商品特性

  • 保证单调性
  • 低功耗运行
  • 轨到轨电压输出
  • 上电复位至0 V
  • 同步输出更新
  • 宽电源电压范围:2.7 V至5.5 V
  • 业界最小封装
  • 掉电模式
  • 分辨率:8位
  • 积分非线性(INL):±0.5 LSB(最大值)
  • 微分非线性(DNL):0.18 / –0.13 LSB(最大值)
  • 建立时间:4.5 μs(最大值)
  • 零码误差:15 mV(最大值)
  • 满量程误差:-0.75% FS(最大值)
  • 电源功耗:正常:0.6 mW(3 V)/ 1.6 mW(5 V)(典型值);掉电:0.3 μW(3 V)/ 0.8 μW(5 V)(典型值)

应用领域

  • 电池供电仪器
  • 数字增益和失调调整
  • 可编程电压和电流源
  • 可编程衰减器
