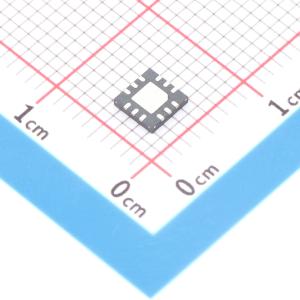

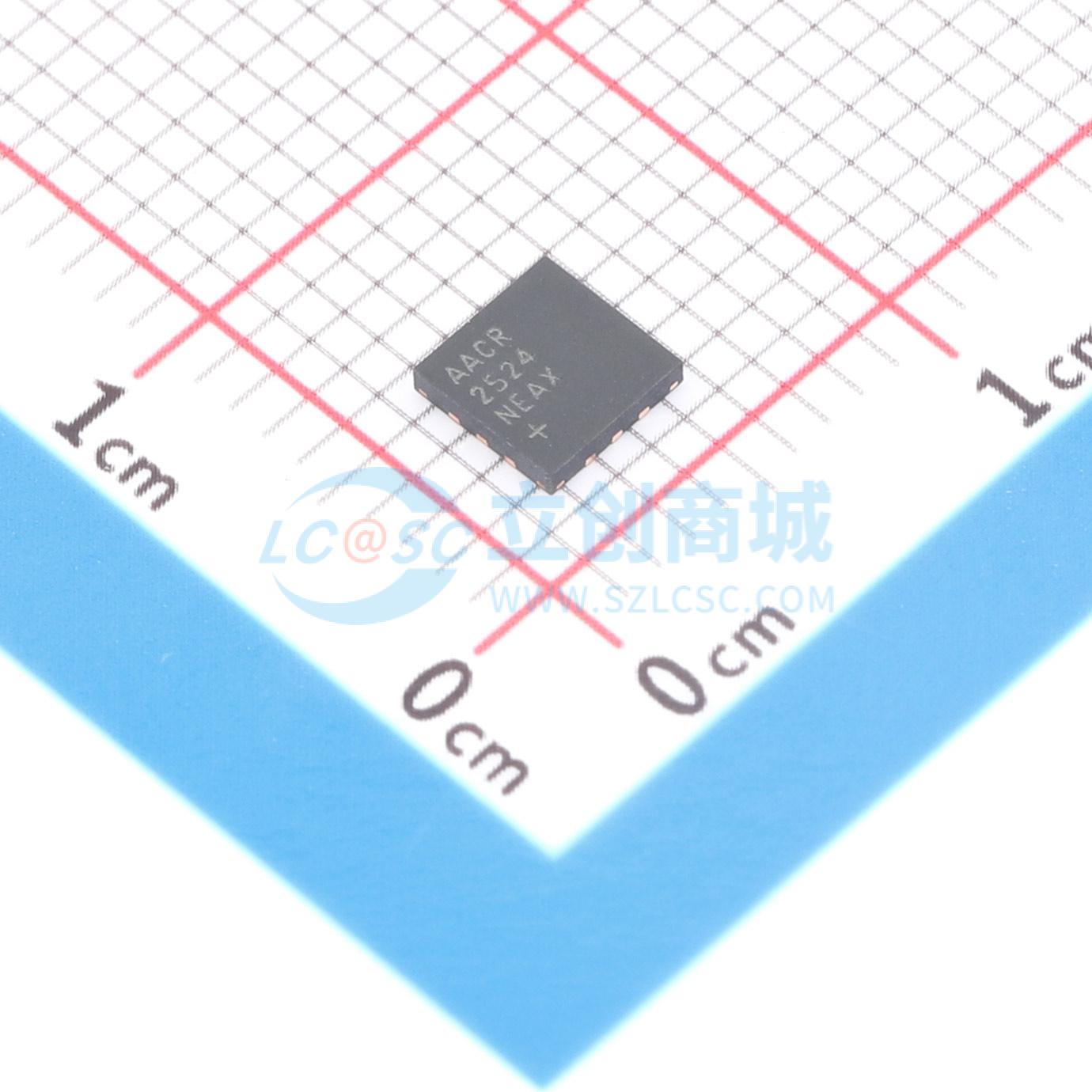

温馨提醒：图片仅供参考，商品以实物为准
MAX5521ETC+
MAX5521ETC+ 超低功耗10bit电压输出DAC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道10位超低功耗电压输出数模转换器，具有轨到轨缓冲电压输出。
- 商品型号
- MAX5521ETC+
- 商品编号
- C1555072
- 商品封装
- TQFN-12-EP(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 10位 | |
| 通道数 | 1 | |
| 接口类型 | SPI；QSPI | |
| 工作电压 | 1.8V~5.5V | |
| 稳定时间 | 3ms | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 30ppm/℃ | |
| 数据速率 | 16.7MHz | |
| 静态电流 | 5.3uA |
商品特性
- 超低 6µA 电源电流
- 关断模式可将电源电流降至 0.18µA（最大值）
- 小型 4mm x 4mm x 0.8mm 薄型 QFN 封装
- 灵活的力敏配置轨到轨输出缓冲器
- 内部参考源提供 8mA 电流（MAX5521）
- 快速 16MHz 三线 SPI-/QSPI-/MICROWIRE 兼容串行接口
- 带迟滞的 TTL 和 CMOS 兼容数字输入
- 上电期间无毛刺输出
应用领域
- 便携式电池供电设备
- 仪器仪表
- 工厂或现场的自动微调与校准
- 可编程电压和电流源
- 工业过程控制和远程工业设备
- 远程数据转换与监测
- 气体监测仪的化学传感器单元偏置
- 可编程液晶显示器（LCD）偏置
