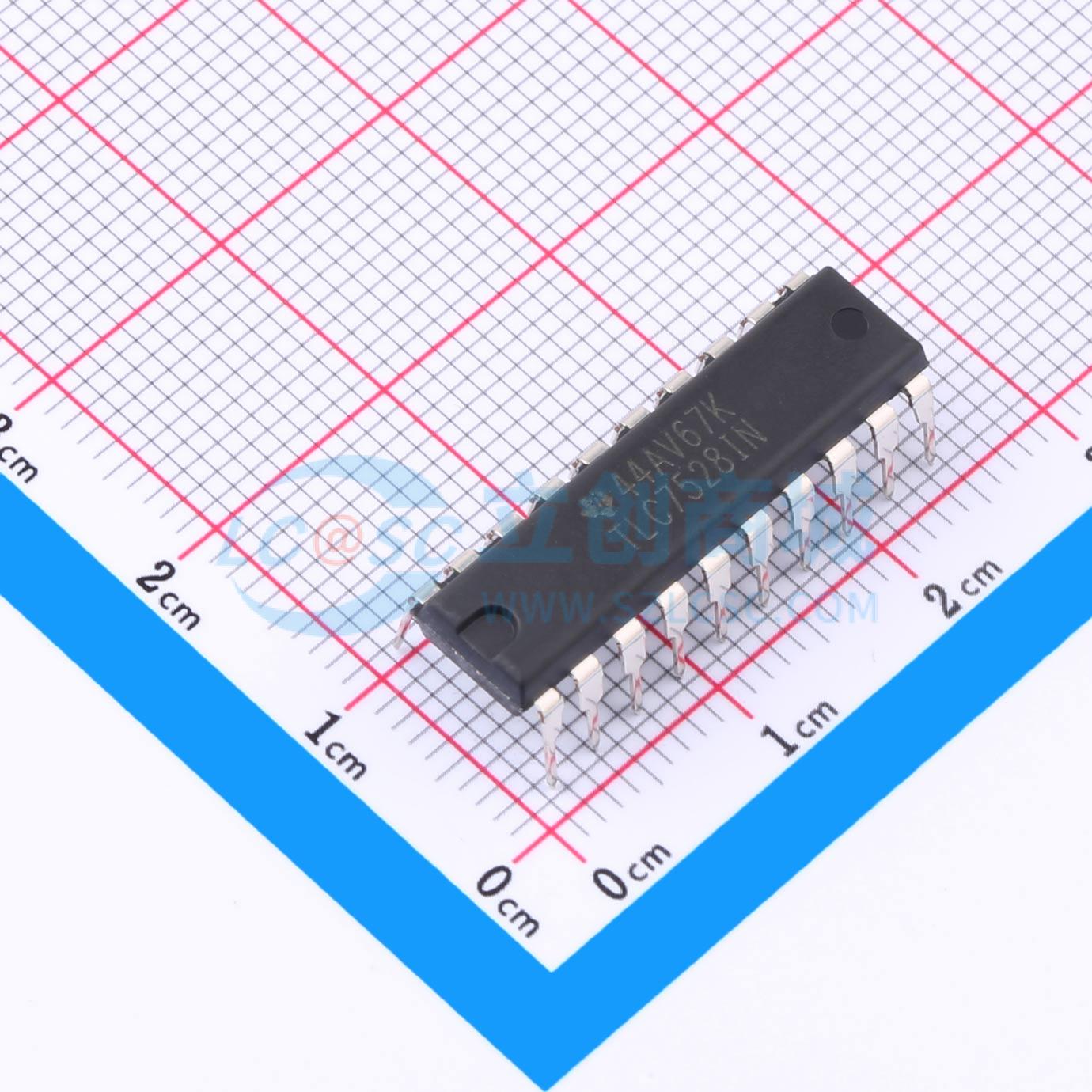

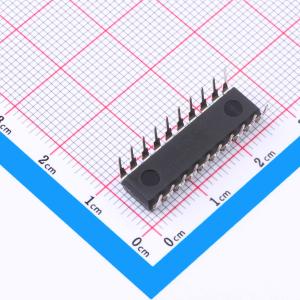

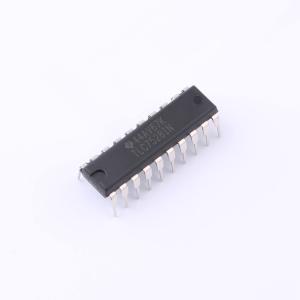

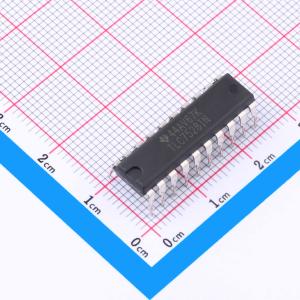

温馨提醒：图片仅供参考，商品以实物为准

TLC7528IN

TLC7528I 双8bit乘法数模转换器

描述: 双8位乘法数模转换器，带有独立的数据锁存器，适用于微处理器控制的应用
品牌名称: TI(德州仪器)
商品型号: TLC7528IN
商品编号: C1555110
商品封装: PDIP-20
包装方式: 管装
商品毛重: 1.2克(g)

商品参数

商品概述

TLC7528C、TLC7528E、TLC7528I是双路8位数字-模拟转换器（DAC），内置独立片内数据锁存器，DAC之间匹配度高。数据可通过公共8位输入端口传输至两个DAC数据锁存器中的任意一个，控制输入DACA/DACB决定需要加载的DAC。该器件的加载周期与随机存取存储器的写入周期类似，可方便连接常用微处理器总线与输出端口。高位分段设计可在最高位变化时最大限度减少毛刺，毛刺脉冲通常在最高位变化时最强。该器件支持电压模式工作，可输出电压而非电流，支持2象限或4象限乘法，工作电源范围为5V~15V，典型功耗低于15mW。不同型号工作环境温度范围分别为：TLC7528C 0℃~+70℃，TLC7528I -25℃~+85℃，TLC7528E -40℃~+85℃。器件内部包含两个相同的8位乘法DAC，每个DAC由倒置R-2R梯形网络、模拟开关和输入数据锁存器组成，二进制加权电流在DAC输出与模拟地之间切换，可保持每个梯形支路电流恒定，不受开关状态影响，多数应用仅需额外外接运算放大器和电压基准。最大额定参数为：电源电压VDD范围-0.3V~16.5V，输入电压VI范围-0.3V~VDD+0.3V，参考电压VrefA或VrefB范围±25V，反馈电压VRFBA或VRFBB范围±25V，电压模式输出的输入电压范围-0.3V~VDD+0.3V，输出电压VOA或VOB范围±25V，峰值输入电流10μA，存储温度范围-65℃~+150℃，封装引脚短时间耐温最高可达+260℃。

商品特性

双路8位乘法DAC结构
内置独立片内数据锁存器
整个A/D转换范围内保持单调性
可方便与微处理器连接
可与AD7528、PM-7528互换
支持高速控制信令，可与TMS320接口，适用于数字信号处理器应用
采用CMOS工艺
支持电压模式工作，输出电压信号
支持2象限或4象限乘法
高位分段设计，可减少最高位变化时的毛刺
DAC间匹配度高
工作电源范围5V~15V，典型功耗低于15mW"

应用领域

微处理器控制增益设置领域
微处理器控制信号控制领域
数字信号处理器相关应用"

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	8位
	通道数	2
	接口类型	-
	工作电压	5V~15V
	建立时间	100ns

	属性	参数值
	输出类型	-
	积分非线性	0.5LSB
	工作温度	-25℃~+85℃
	更新速率	-
	功能特性	可编程增益；双极性输出
	静态电流	2mA
