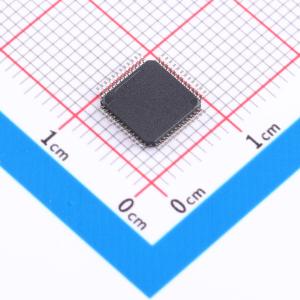

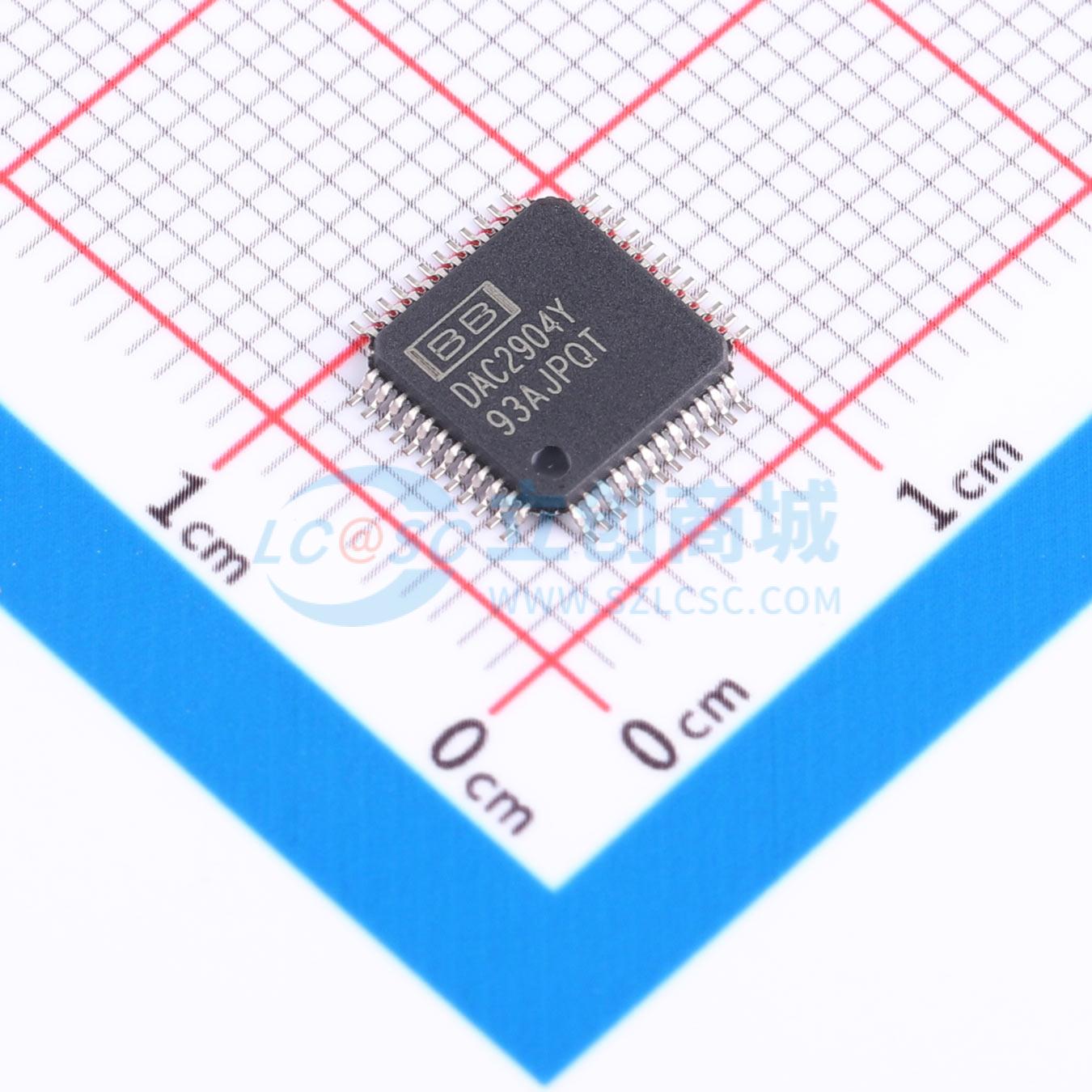

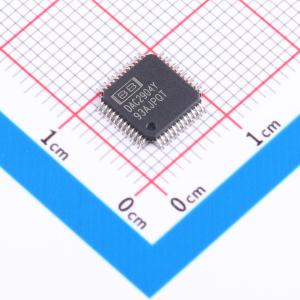

DAC2904IPFB

双通道14bit125MSPS数模转换器

描述: 该器件是一款单片、14位、双通道高速数模转换器(DAC)，经过优化，可在高达125MSPS的更新率下提供高性能。
品牌名称: TI(德州仪器)
商品型号: DAC2904IPFB
商品编号: C1555294
商品封装: TQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.001克(g)

商品参数

商品概述

DAC2904 是一款单片、14 位、双通道、高速数模转换器 (DAC)，在仅消耗 310mW 功率的同时，可提供高动态性能。 DAC2904 具有高达 125MSPS 的高更新速率，能提供出色的动态性能，并可生成适用于“直接中频”应用的极高输出频率。DAC2904 针对通信应用进行了优化，可在处理独立的 I 和 Q 数据时保持严格的增益和失调匹配。每个 DAC 都有一个高阻抗差分电流输出，适用于单端或差分模拟输出配置。 DAC2904 将高动态性能与高更新速率相结合，为各种波形合成应用提供了经济高效的解决方案。系列成员之间的引脚兼容性提供了 10 位（DAC2900）、12 位（DAC2902）和 14 位（DAC2904）分辨率。引脚与 AD9767 双 DAC 兼容。增益匹配通常为满量程的 0.5%，失调匹配最大为 0.02%。 DAC2904 采用先进的 CMOS 工艺；分段架构可将输出毛刺能量降至最低，并使动态性能最大化。所有数字输入均与 +3.3V 和 +5V 逻辑兼容。DAC2904 具有内部参考电路，并允许在乘法配置中使用。 DAC2904 采用 TQFP - 48 封装，工作温度范围为扩展工业温度范围 -40℃ 至 +85℃。

商品特性

125MSPS 更新速率
单电源：+3.3V 或 +5V
高无杂散动态范围 (SFDR)：f_out = 10MHz 时为 78dB
低毛刺：2pV - s
低功耗：310mW
内部参考电源关断模式：23mW

应用领域

通信：基站、无线本地环路 (WLL)、无线局域网 (WLAN) 基带 I/Q 调制
医疗/测试仪器
任意波形发生器 (ARB)
直接数字合成 (DDS)

交货周期

订货7-9个工作日

购买数量

(1个/托盘，最小起订量 50 个)

个

起订量：50 个1个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	14位
	通道数	2
	接口类型	并行
	工作电压	3.3V~5.5V

	属性	参数值
	稳定时间	30ns
	输出类型	-
	积分非线性	4LSB；5LSB
	工作温度	-40℃~+85℃
