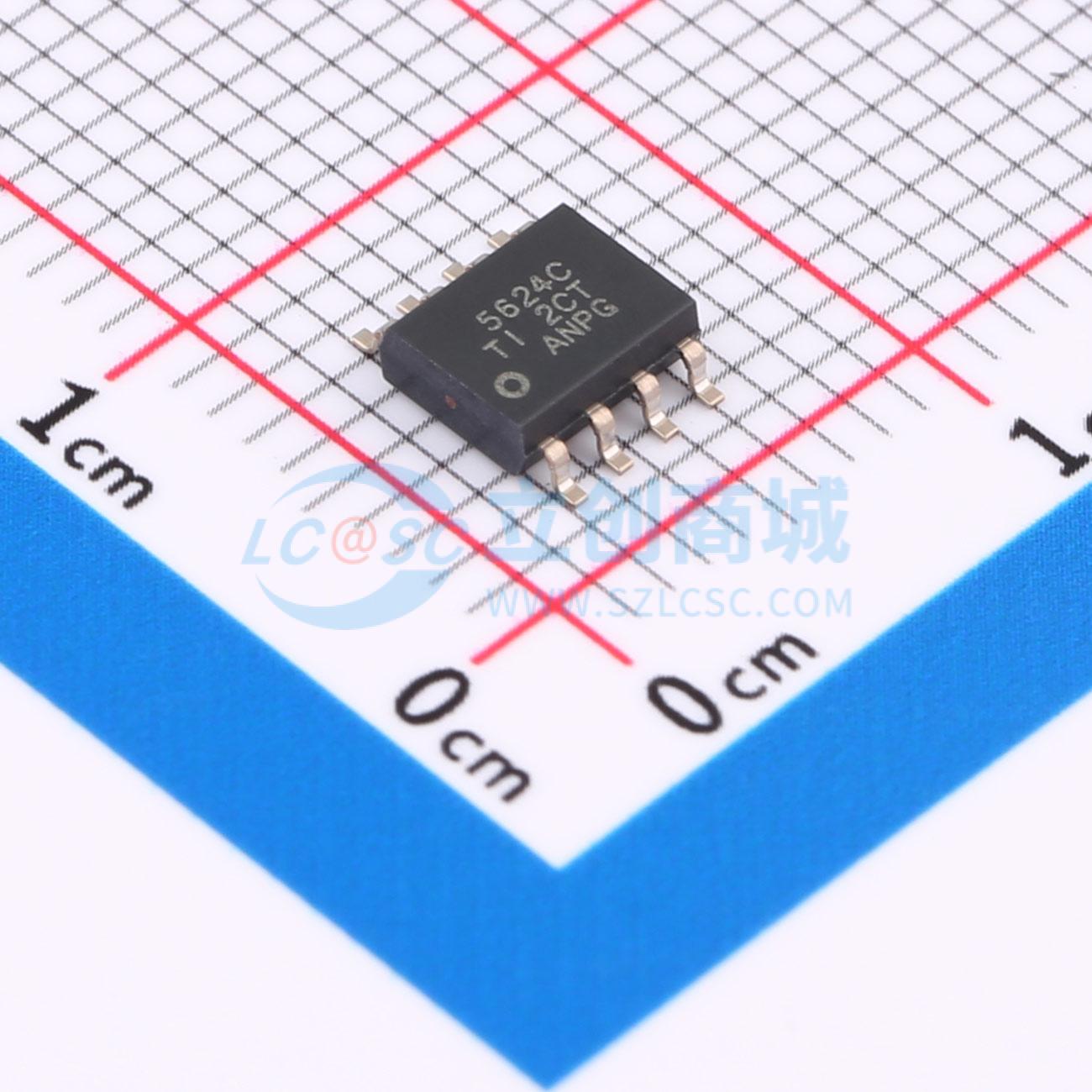

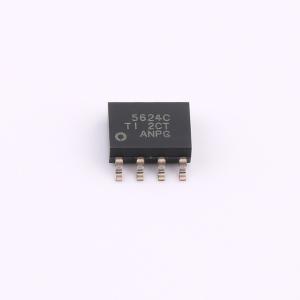

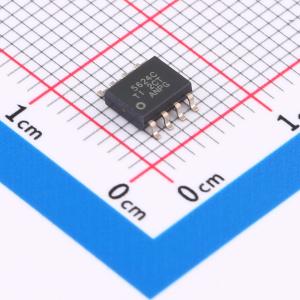

TLV5624CD
2.7V至5.5V低功耗8bit数模转换器,内置参考电压和掉电模式
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8位电压输出DAC,具有灵活的4线串行,允许与TMS320和SPI;;;串行端口无缝。通过16位串行字符串编程,包含4个控制位和8个数据位。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV5624CD
- 商品编号
- C1555102
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 8位 | |
| 通道数 | 1 | |
| 接口类型 | SPI;MICROWIRE | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 1us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.3LSB | |
| 工作温度 | 0℃~+70℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 内置;外置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| 数据速率 | 20MHz | |
| 静态电流 | 10nA |
商品概述
TLV5624是一款8位电压输出数模转换器(DAC),具备灵活的4线串行接口。该串行接口可与TMS320以及SPI、QSPI和Microwire串行端口实现无缝连接。它通过一个包含4位控制位和8位数据位的16位串行字符串进行编程。 电阻串输出电压由一个增益为2的轨到轨输出缓冲器进行缓冲。DAC的可编程建立时间使设计人员能够在速度和功耗之间进行优化。TLV5624内置可编程精密电压基准,简化了整个系统的设计。 由于其能够提供高达1 mA的电流,该基准也可用作系统基准。该器件采用CMOS工艺制造,设计用于2.7 V至5.5 V的单电源供电。它提供8引脚SOIC和8引脚MSOP封装,可在标准商业和工业温度范围内减少电路板空间。
商品特性
- 8位电压输出DAC
- 可编程内部基准
- 可编程建立时间:快速模式下为1 μs,慢速模式下为3.5 μs
- 与TMS320和SPI串行端口兼容
- 差分非线性 < 0.2 LSB
- 全温度范围内单调
应用领域
- 数字伺服控制环路
- 数字失调和增益调整
- 工业过程控制
- 机器和运动控制设备
- 大容量存储设备
