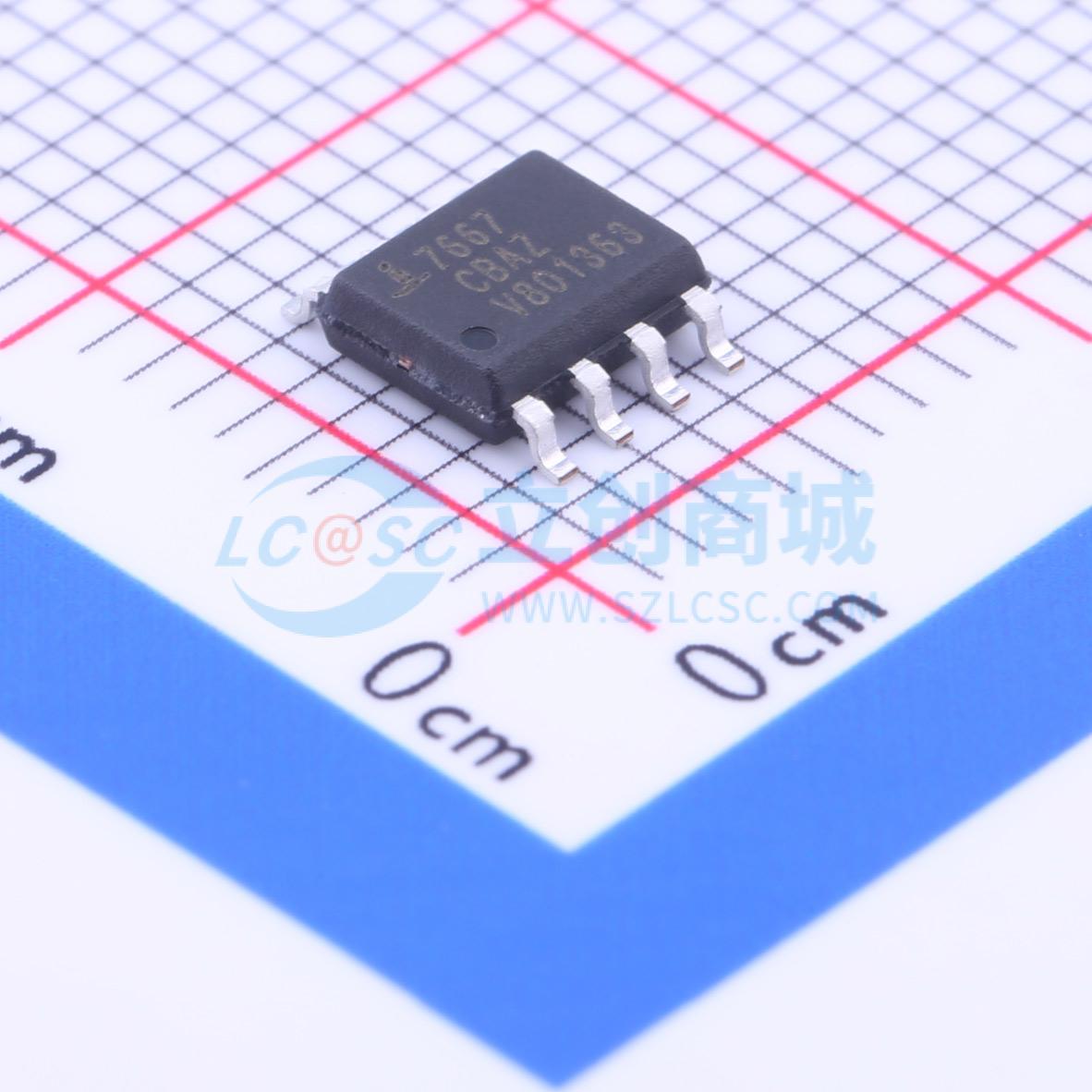

ICL7667CBAZA-T
ICL7667CBAZA-T
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ICL7667CBAZA-T
- 商品编号
- C153225
- 商品封装
- SOIC-8
- 包装方式
- 袋装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 工作电压 | 4.5V~15V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 20ns | |
| 工作温度 | 0℃~+70℃ |
商品概述
ICL7667 是一款双路高功率 CMOS 反相器，其输入对 TTL 电平有响应，而输出电压最高可达 15V。其高输出电流使其能够快速对功率 MOSFET 的栅极电容进行充电和放电，从而将开关模式电源中的开关损耗降至最低。由于输出级为 CMOS，输出电压可在 V - 和 V + 的毫伏范围内摆动，无需像 DS0026/56 系列那样使用任何外部元件或额外电源。尽管大多数规格是在 V + = 15V 时给出的，但传播延迟和规格几乎与 V + 无关。 除了功率 MOS 驱动器外，ICL7667 还非常适合其他应用，例如大型存储器或微处理器板上的总线、控制信号和时钟驱动器，这些应用中负载电容较大且需要低传播延迟。其他潜在应用包括外设功率驱动器和电荷泵电压反相器。
商品特性
- 快速上升和下降时间 — 带 1000pF 负载时为 30ns
- 15V 宽电源电压范围 — V + = +4.5V 至 +15V；V - = -15V 至地（0V）
- 低功耗 — 输入低电平时为 4mW；输入高电平时为 20mW
- 与 TTL/CMOS 输入兼容的功率驱动器 — 典型输出电阻 Rout = 7Ω
- 可与常见 PWM 控制 IC 直接接口
- 引脚与 DS0026/DS0056、TSC426 等效
- 提供无铅产品（符合 RoHS 标准）
应用领域
- 开关电源
- DC/DC 转换器
- 电机控制器
