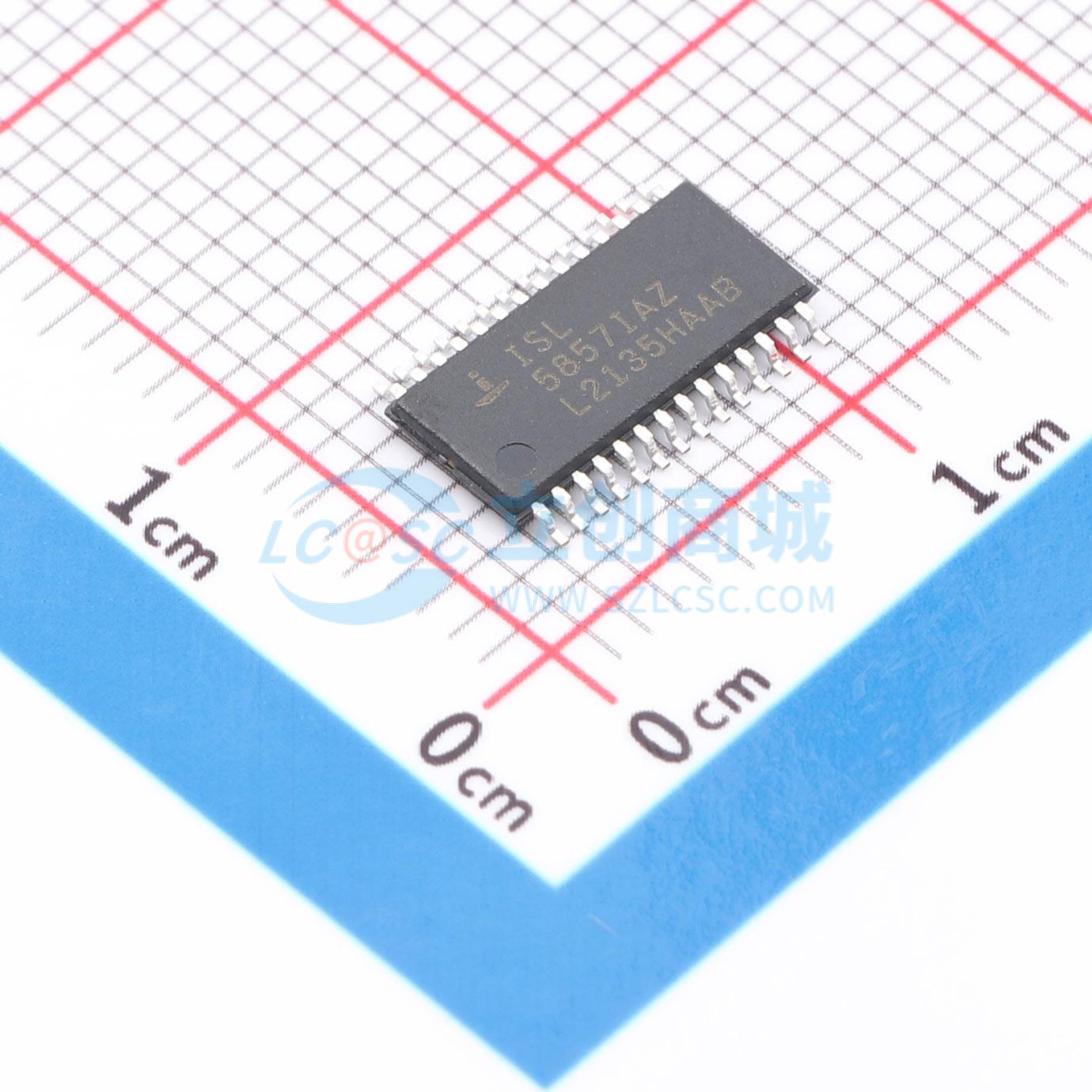

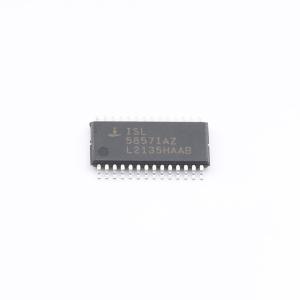

温馨提醒：图片仅供参考，商品以实物为准
ISL5857IAZ
12位、+3.3V、260+MSPS高速数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISL5857是一款12位、260 MSPS以上（每秒百万采样）、CMOS工艺的高速低功耗数模（D/A）转换器，专为高性能通信系统设计，例如采用2.5G或3G蜂窝协议的基站收发信台。该器件是ISL5x57系列高速转换器的一员，该系列还包括10位、12位和14位的器件。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL5857IAZ
- 商品编号
- C1554658
- 商品封装
- TSSOP-28
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 1 | |
| 接口类型 | - | |
| 工作电压 | 3V~3.6V | |
| 稳定时间 | 1.5ns | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 采样率 | 260MHz | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 40ppm/℃ | |
| 数据速率 | 260MHz |
商品概述
ISL5857是一款12位、260+ MSPS（兆采样每秒）的CMOS高速低功耗数模（D/A）转换器，专为高性能通信系统设计，如采用2.5G或3G蜂窝协议的基站收发信台。该器件是ISL5x57系列高速转换器的一员，该系列包括10位、12位和14位器件。
商品特性
- 低功耗……在130MSPS、输出电流为20mA时功耗为103mW
- 满量程输出电流可调……2mA至20mA
- +3.3V电源供电
- 3V LVCMOS兼容输入
- 出色的无杂散动态范围（在奈奎斯特频率下为73dBc，fS = 130MSPS，fOUT = 10MHz）
- 在19.2MHz时，UMTS邻道功率μ = 70dB
- 在20MHz窗口内、11MHz时，EDGE/GSM无杂散动态范围（SFDR） = 90dBc
- 引脚兼容，3.3V，可低功耗替代AD9752和HI5860
- 无铅（符合RoHS标准）
应用领域
- 蜂窝基础设施 - 单载波或多载波：IS-136、IS-95、GSM、EDGE、CDMA2000、WCDMA、TDS-CDMA
- 宽带无线接入（BWA）基础设施
- 医疗/测试仪器
- 无线通信系统
- 高分辨率成像系统
- 任意波形发生器
