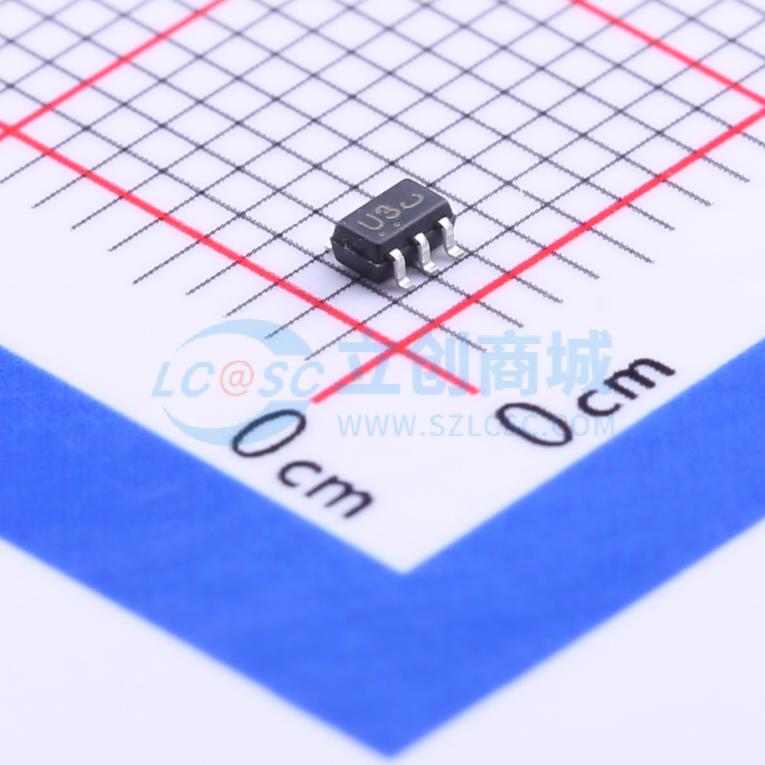

UMC3NT1G实物图
  • UMC3NT1G商品缩略图
  • UMC3NT1G商品缩略图
  • UMC3NT1G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

UMC3NT1G

双共基极 - 集电极偏置电阻晶体管

描述
双 PNP 双极数字晶体管包含一个具有单片偏置网络的晶体管,该网络由两个电阻组成:一个串联基极电阻和一个基极-射极电阻。这些数字晶体管设计用于替代单个器件及其外部电阻器偏置网络。双 PNP 双极数字晶体管将这些组件集成到了一个器件中,因此不再需要这些外部组件。在 UMC2NT1 系列中,两个器件都采用 SOT-353 封装,非常适用于板空间非常宝贵的低功率表面贴装应用。
品牌名称
onsemi(安森美)
商品型号
UMC3NT1G
商品编号
C153064
商品封装
SOT-353​
包装方式
编带
商品毛重
0.028克(g)

商品参数

属性参数值
商品目录数字晶体管
数量1个NPN-预偏置,1个PNP-预偏置(基集电极结)
集射极击穿电压(Vceo)50V
集电极电流(Ic)100mA
耗散功率(Pd)150mW
晶体管类型NPN+PNP
直流电流增益(hFE)35
属性参数值
输出电压(VO(on))-
输入电阻13kΩ
电阻比率1.2
工作温度-65℃~+150℃
集射极饱和电压(VCE(sat))250mV
集电极截止电流(Icbo)100nA

商品概述

偏置电阻晶体管(BRT)包含一个带有由两个电阻组成的单片偏置网络的单晶体管,即一个基极串联电阻和一个基极-发射极电阻。这些数字晶体管旨在取代单个器件及其外部电阻偏置网络。BRT通过将这些单独的组件集成到单个器件中,从而省去了这些组件。在UMC2NT1G系列中,两个互补的BRT器件封装在SOT-353封装中,这种封装非常适合对电路板空间要求苛刻的低功耗表面贴装应用。

商品特性

  • 简化电路设计
  • 减少电路板空间
  • 减少元件数量
  • 提供8mm、7英寸/3000个的卷带包装
  • 通过AEC-Q101认证且具备生产件批准程序(PPAP)能力
  • 适用于汽车及其他有特殊产地和控制变更要求应用的NSV前缀产品
  • 这些器件无铅、无卤/无溴化阻燃剂(BFR),符合RoHS标准
