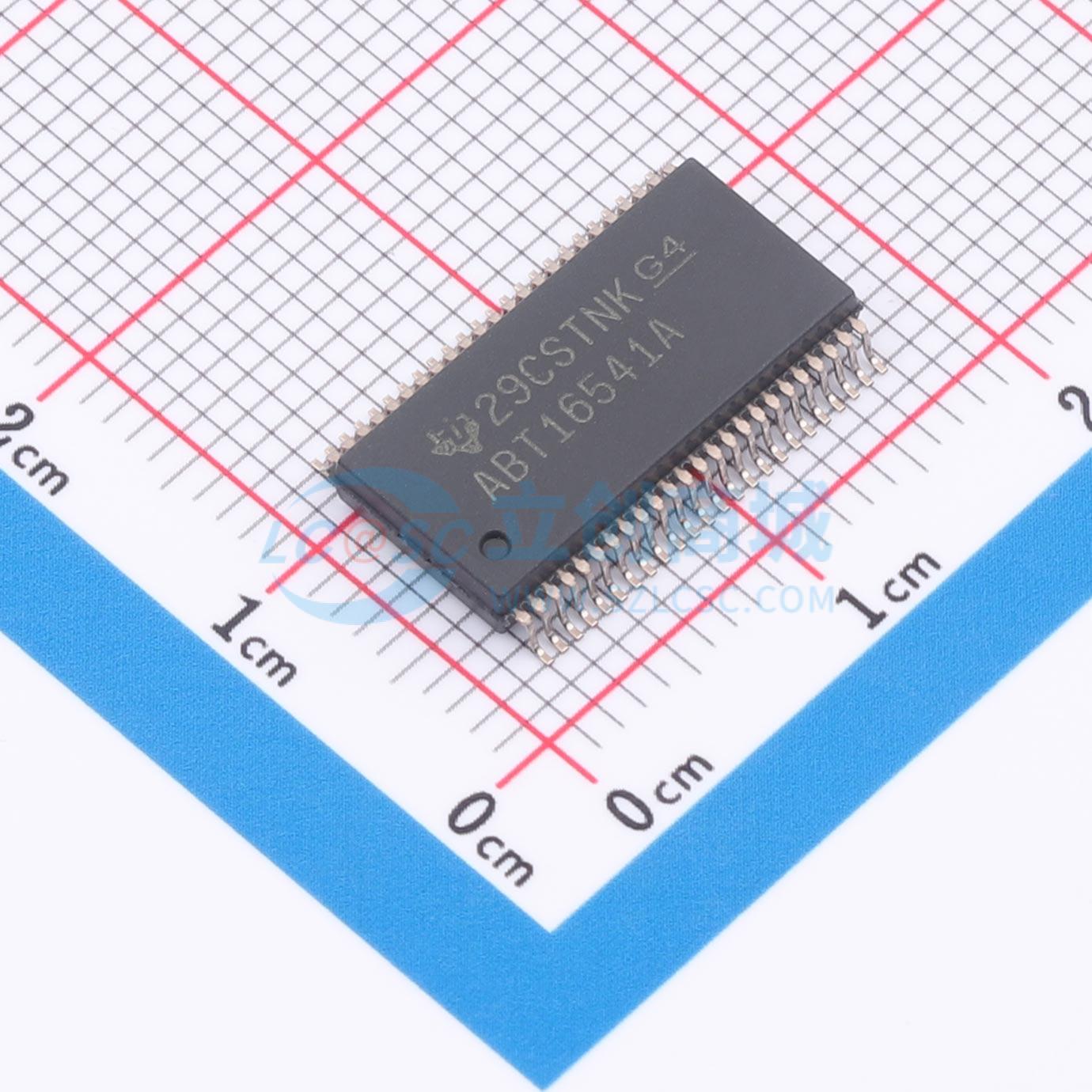

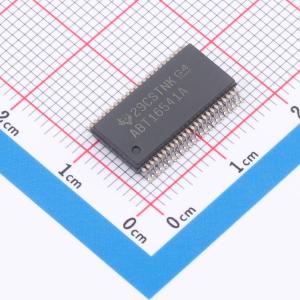

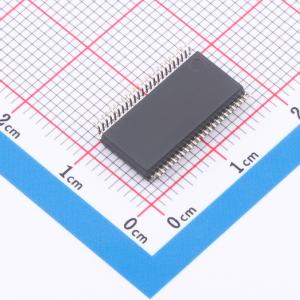

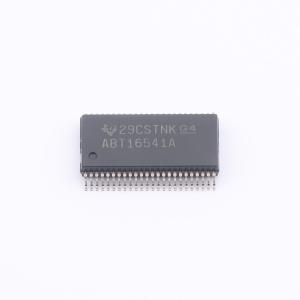

温馨提醒：图片仅供参考，商品以实物为准

SN74ABT16541ADL

16位缓冲器/驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ABT16541A 具有 TTL 兼容型 CMOS 输入和三态输出的 16 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ABT16541ADL
商品编号: C1548160
商品封装: SSOP-48-300mil
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

SN54ABT16541和SN74ABT16541A是同相16位缓冲器，由两个带独立输出使能信号的8位部分组成。对于任意一个8位缓冲器部分，两个输出使能（1OE1和1OE2或2OE1和2OE2）输入必须都为低，对应的Y输出才会处于激活状态。如果任意一个输出使能输入为高，该8位缓冲器部分的输出处于高阻态。SN54ABT16541采用WD封装，SN74ABT16541A采用DGG、DGV或DL封装。为了确保上电或掉电期间保持高阻态，应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。SN74ABT16541A的工作温度范围为 -40℃ 至 85℃。

商品特性

属于Texas Instruments Widebus™ 家族成员
采用EPIC-IIB™ BiCMOS设计，可显著降低功耗
闭锁性能超过JEDEC标准JESD-17规定的500 mA
典型输出地弹(VOLP)在VCC = 5 V、TA = 25℃ 条件下小于 0.8 V
分布式VCC和GND引脚配置可最大程度降低高速开关噪声
流通型架构优化PCB布局
高驱动输出(-32 mA IOH，64 mA IOL)
封装选项包括中心间距为25 mil的300 mil收缩小轮廓塑料(DL)封装、薄型收缩小轮廓(DGG)封装、薄型超小轮廓(DGV)封装以及380 mil细间距陶瓷扁平(WD)封装

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	2
	每个元件位数	8
	通道类型	单向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74ABT
	工作温度	-40℃~+85℃
	静态电流(Iq)	3mA
	传播延迟(tpd)	-
	功能特性	输出使能
