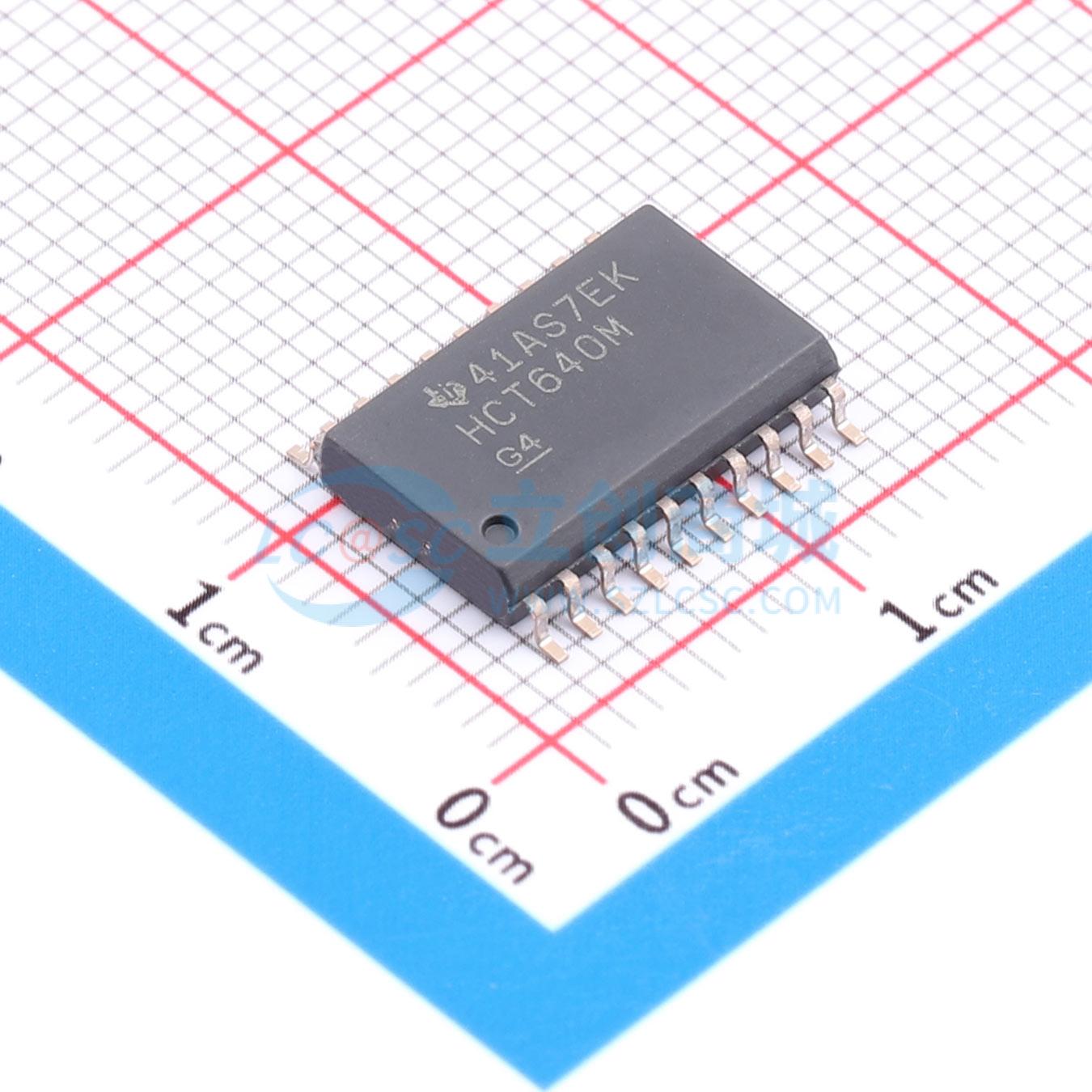

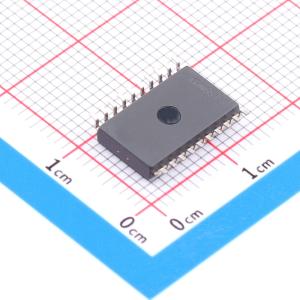

CD74HCT640M
CD74HCT640M
- 描述
- CD74HCT640 具有三态输出的高速 CMOS 逻辑八路反向总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT640M
- 商品编号
- C1548168
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 2.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 | |
| 灌电流(IOL) | 6mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 6mA | |
| 系列 | 74HCT | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 28ns@4.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
CDx4HC640 和 CDx4HCT640 是具有三态输出的反相八路总线收发器。CDx4HC640 和 CDx4HCT640 是硅栅CMOS工艺三态双向反相缓冲器，适用于数据总线之间的双向异步通信。器件输出具备高驱动电流，可在驱动大总线电容时实现高速运行。该器件兼具CMOS电路的低功耗特性，速度可与低功耗肖特基TTL电路媲美，可驱动15个LSTTL负载。数据流方向（A到B，B到A）由DIR输入控制。输出使能由输出使能输入（OE）的低电平激活，OE为高电平时器件进入高阻抗模式。电源电压可在推荐工作条件规定的最小和最大额定电源电压之间选择，每个VCC端子应配置合适的旁路电容以防止电源扰动，推荐该器件使用0.1μF电容，也可并联多个旁路电容抑制不同频率的噪声，通常并联使用0.1μF和1μF电容，旁路电容应尽可能靠近电源引脚安装以获得效果。
商品特性
- 缓冲输入
- 三态输出
- 标准输出可驱动10个LSTTL负载
- 总线驱动器输出可驱动15个LSTTL负载
- 宽工作温度范围:-55℃至+125℃
- 平衡的传播延迟及转换时间
- 与LSTTL逻辑IC相比，可显著降低功耗
- HC类型工作电压为 2 V 至 6 V
- 高抗噪性:当 VCC = 5V 时，NIL = 30% ，NIH 为 VCC 的 30%
- HCT类型工作电压为 4.5 V 至 5.5 V
- 直接LSTTL输入逻辑兼容性
- CMOS 输入兼容性，当电压为 VOL、VOH 时，II ≤ 1μA
应用领域
- 多数据总线架构
- 数据总线之间的双向异步通信
