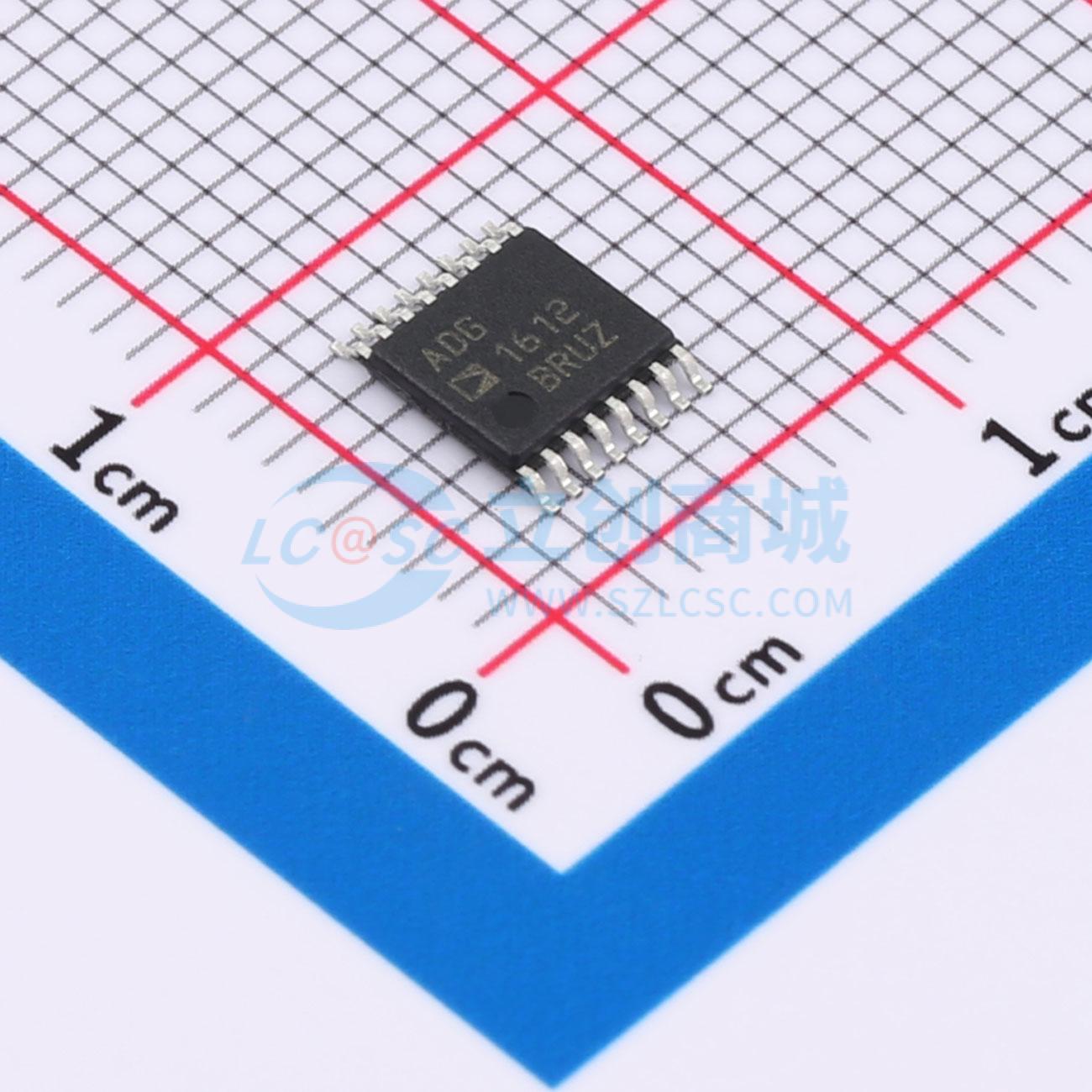

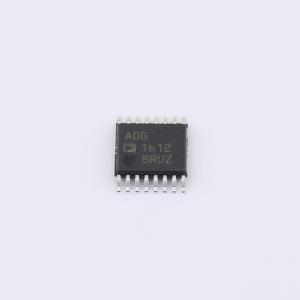

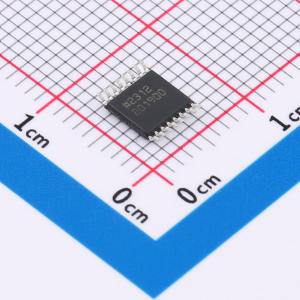

ADG1612BRUZ实物图
  • ADG1612BRUZ商品缩略图
  • ADG1612BRUZ商品缩略图
  • ADG1612BRUZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ADG1612BRUZ

四通道单刀单掷开关

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
四通道单刀单掷开关,具有低导通电阻和平坦度,适用于多种电压范围。
品牌名称
ADI(亚德诺)
商品型号
ADG1612BRUZ
商品编号
C1548247
商品封装
TSSOP-16​
包装方式
管装
商品毛重
0.126克(g)

商品参数

属性参数值
商品目录模拟开关/多路复用器
开关电路单刀单掷(SPST)-常开
通道数4
工作电压3.3V~16V;-8V~-3.3V
导通时间(ton)165ns
属性参数值
导通电阻(Ron)
关闭时间(toff)105ns
工作温度-40℃~+125℃
导通电容(Con)154pF
带宽42MHz

商品概述

ADG1611/ADG1612/ADG1613包含四个独立的单刀单掷(SPST)开关。ADG1611和ADG1612的区别仅在于数字控制逻辑相反。ADG1611开关在相应控制输入为逻辑0时导通,而ADG1612开关则需要逻辑1。ADG1613有两个开关的数字控制逻辑与ADG1611类似;另外两个开关的逻辑相反。每个开关导通时双向导通性能相同,且输入信号范围可扩展至电源电压。在关断状态下,高达电源电压的信号电平会被阻断。 ADG1613具有先断后通的开关动作,适用于多路复用器应用。该设计固有的低电荷注入特性,可在切换数字输入时将瞬态干扰降至最低。 这些开关的超低导通电阻使其成为数据采集和增益切换应用的理想解决方案,在这些应用中,低导通电阻和低失真至关重要。导通电阻曲线在整个模拟输入范围内非常平坦,确保在切换音频信号时具有出色的线性度和低失真。 CMOS结构确保了超低功耗,使其非常适合便携式和电池供电的仪器。

商品特性

  • 典型导通电阻1 Ω
  • 导通电阻平坦度0.2 Ω
  • ±3.3 V至±8 V双电源供电
  • 3.3 V至16 V单电源供电
  • 仅需1个电源
  • 3 V逻辑兼容输入
  • 轨到轨操作
  • 每通道连续电流:LFCSP封装为280 mA,TSSOP封装为175 mA
  • 16引脚TSSOP和16引脚、4 mm×4 mm LFCSP封装
  • 全温度范围内最大导通电阻1.6 Ω
  • 最小失真:总谐波失真加噪声(THD+N)= 0.007%
  • 3 V逻辑兼容数字输入:VINH = 2.0 V,VINL = 0.8 V
  • 无需VL逻辑电源
  • 超低功耗:< 16 nW

应用领域

  • 通信系统
  • 医疗系统
  • 音频信号路由
  • 视频信号路由
  • 自动测试设备
  • 数据采集系统
  • 电池供电系统
  • 采样保持系统
  • 继电器替代

数据手册PDF
