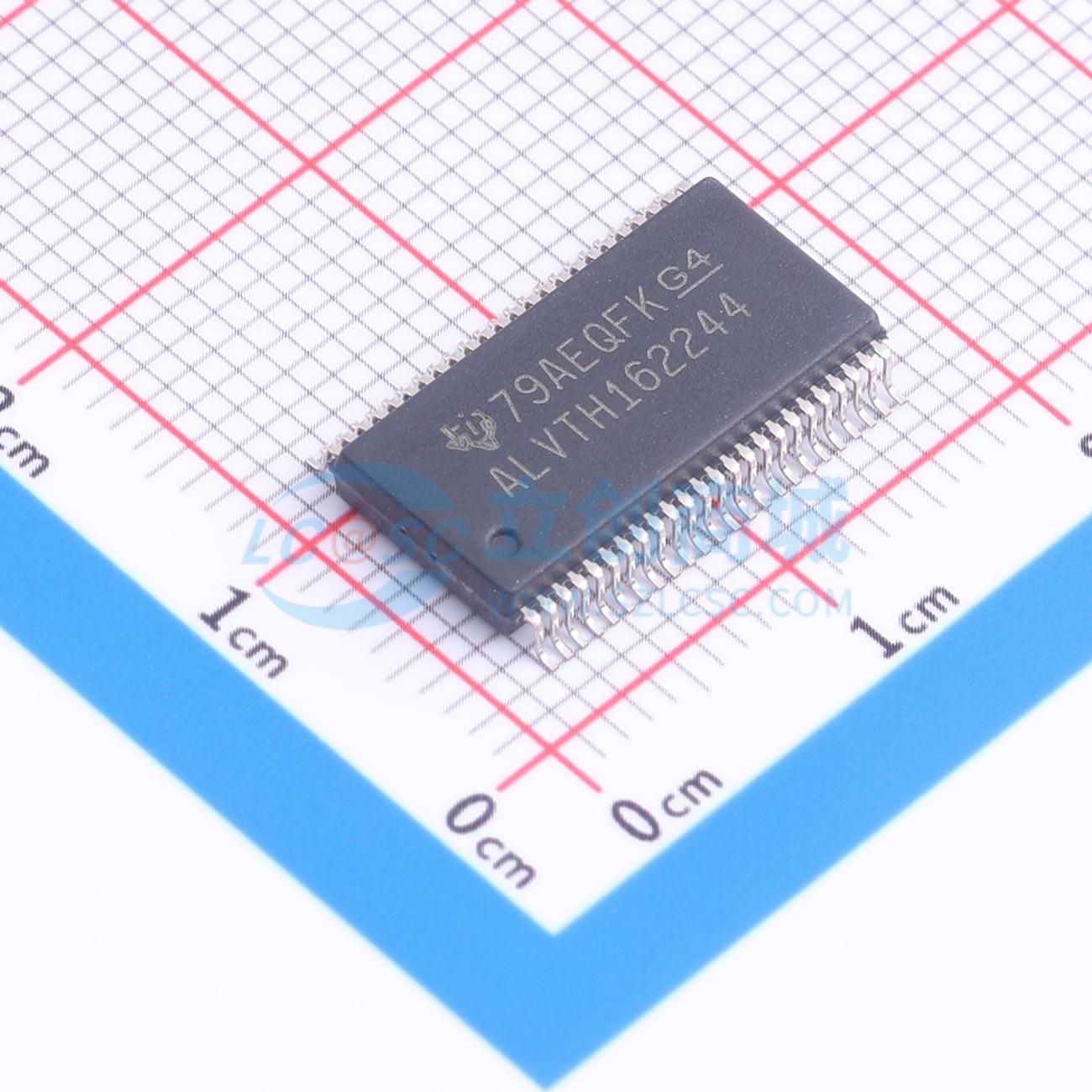

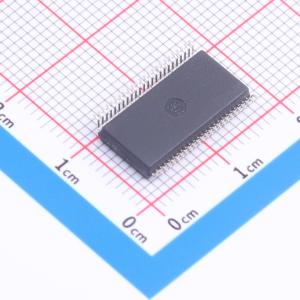

温馨提醒：图片仅供参考，商品以实物为准

SN74ALVTH162244DL

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: SN74ALVTH162244DL
商品编号: C1548275
商品封装: SSOP-48-300mil
包装方式: 管装
商品毛重: 1.825克(g)

商品参数

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA；8mA
	系列	74ALVTH
	工作温度	-40℃~+85℃
	静态电流(Iq)	100uA
	传播延迟(tpd)	1ns@3.3V,50pF
	功能特性	掉电隔离；输出使能；总线保持

商品概述

ALVTH162244器件是16位缓冲器/线路驱动器，设计用于低电压2.5-V或3.3-V VCC工作，同时具备为5-V系统环境提供TTL接口的能力。这些器件可用作四个4位缓冲器、两个8位缓冲器，或一个16位缓冲器。这些器件提供原码输出，以及对称的低电平有效输出使能(OE)输入。有源总线保持电路可将未使用或悬浮的数据输入保持在有效逻辑电平。当VCC介于0 V和1.2 V之间时，器件在上电或掉电期间处于高阻态。为确保1.2 V以上的高阻态，低电平有效输出使能OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌流能力决定。所有输出设计为可灌流高达12 mA，并包含等效30-Ω电阻以减少过冲和下冲。SN74ALVTH162244的工作温度范围为-40℃至85℃。

商品特性

采用先进BiCMOS技术(ABT)的Widebus™设计，支持2.5V和3.3V工作，具有低静态功耗
支持混合模式信号操作（在2.3V至3.6V VCC下支持5V输入输出电压）
在VCC=3.3V、TA=25℃条件下，典型VOLP（输出接地反弹）< 0.8 V
断电时输出使能，支持热插入
上电和掉电期间输出处于高阻态，防止驱动器冲突
数据输入采用总线保持，无需外部上拉/下拉电阻防止总线悬浮
输出端口集成等效30-Ω串联电阻，因此无需外部电阻
当输出电压超过VCC + 0.5 V时，自动三态消除总线电流负载
闩锁性能超过250 mA，符合JESD 17标准
流通型架构便于印刷电路板布局
分布式VCC和GND引脚配置可减小高速开关噪声
封装选项包括塑料缩减小轮廓(DL)、薄型缩减小轮廓(DGG)、薄型超小轮廓(DGV)封装，以及380-mil细间距陶瓷扁平(WD)封装

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	3V~3.6V；2.3V~2.7V
	元件数	4
	每个元件位数	4
	通道类型	-
