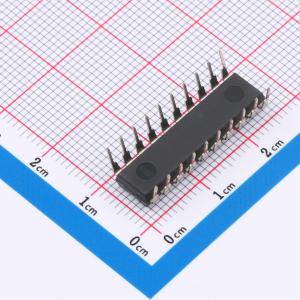

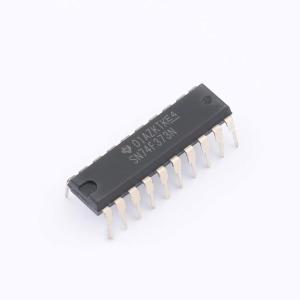

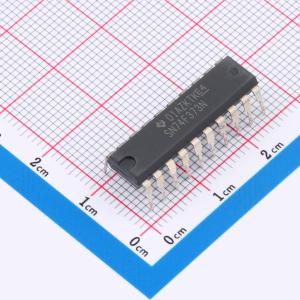

温馨提醒：图片仅供参考，商品以实物为准

SN74F373N

三态输出8路D型锁存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74F373 八路 D 类透明锁存器
品牌名称: TI(德州仪器)
商品型号: SN74F373N
商品编号: C1547798
商品封装: PDIP-20
包装方式: 管装
商品毛重: 2.17克(g)

商品参数

商品概述

这是一款8位锁存器，器件内集成8个透明D型锁存器，带有三态输出，专门设计用于驱动高容性或相对低阻抗负载。缓冲输出使能输入可将八个输出设置为正常逻辑电平状态或高阻态，高阻态下输出不会对总线产生明显负载或驱动，可无需接口或上拉组件直接驱动总线。输出使能输入不会影响锁存器的内部操作，输出处于高阻态时，依然可以保留旧数据或输入新数据。器件提供多种封装选项，缩微小外形封装可在不到一半的印刷电路板面积上实现标准小外形封装相同的I/O引脚数与功能。

商品特性

单个封装集成8个锁存器
具备三态总线驱动输出
支持全并行访问加载
带缓冲控制输入
提供多种封装选择，包括塑料小外形封装、缩微小外形封装、陶瓷芯片载体、塑料双列直插封装、陶瓷双列直插封装
锁存使能输入为高电平时，输出跟随数据输入；锁存使能输入为低电平时，输出锁存数据输入的逻辑电平
SN54F373工作温度范围为-55℃~125℃，SN74F373工作温度范围为0℃~70℃
电源电压范围为-0.5V~7V
输入电压范围为-1.2V~7V
输入电流范围为-30mA~5mA
禁用或断电状态下任意输出的电压范围为-0.5V~5.5V
高电平状态下任意输出的电压范围为-0.5V~VCC
低电平状态下输出电流：SN54F373为40mA，SN74F373为48mA
存储温度范围为-65℃~150℃

应用领域

可用于实现缓冲寄存器
可用于I/O端口
可用于双向总线驱动器
可用于工作寄存器

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	4.5V~5.5V
	通道数	8
	拉电流(IOH)	3mA

	属性	参数值
	灌电流(IOL)	24mA
	传播延迟(tpd)	8.6ns
	系列	74F
	工作温度	0℃~+70℃
	建立时间	2ns
	保持时间	3ns
