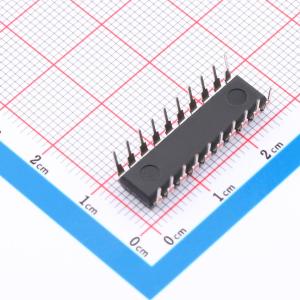

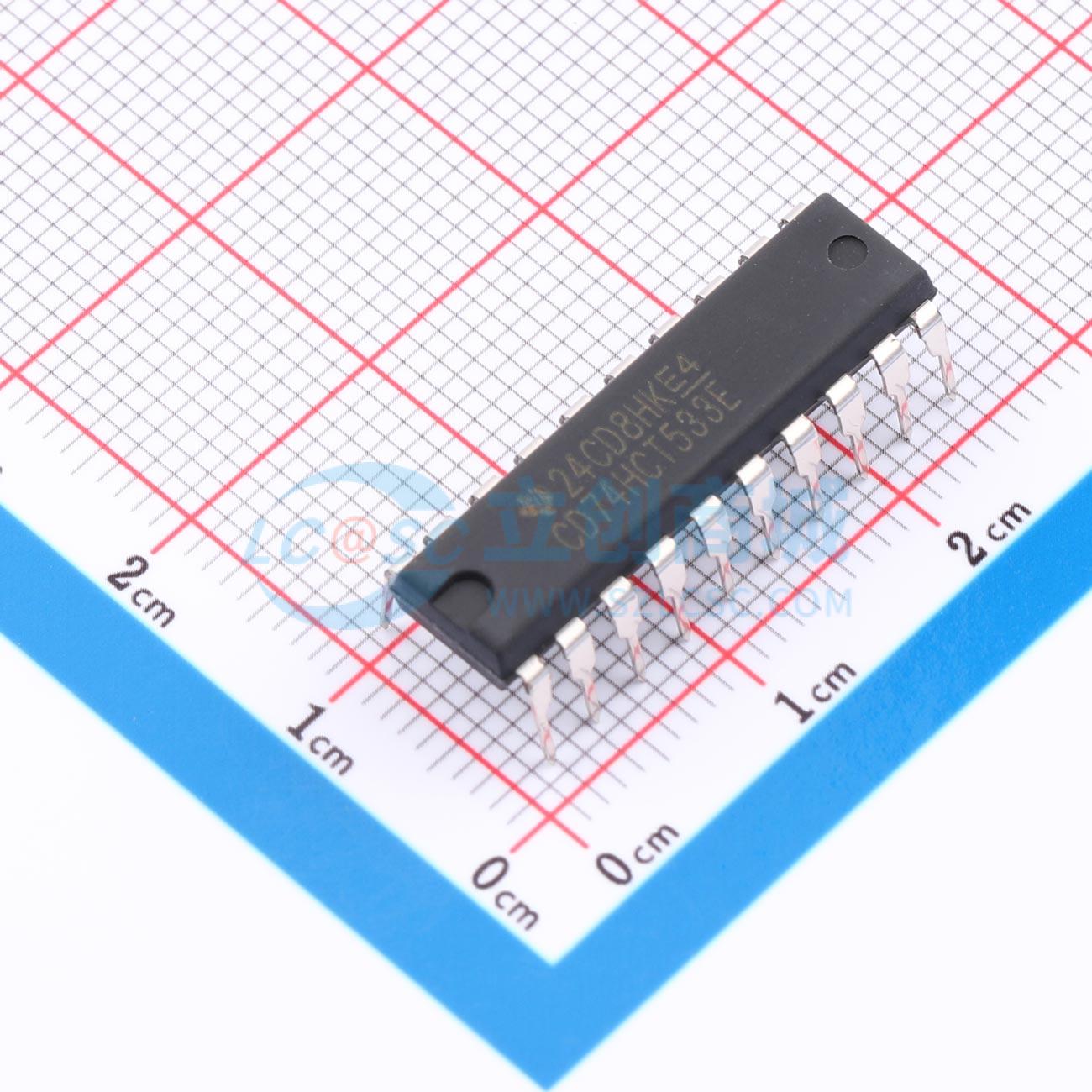

CD74HCT533E实物图
  • CD74HCT533E商品缩略图
  • CD74HCT533E商品缩略图
  • CD74HCT533E商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD74HCT533E

三态输出D型锁存器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
CD74HCT533 具有三态输出的高速 CMOS 逻辑八路透明反向锁存器
品牌名称
TI(德州仪器)
商品型号
CD74HCT533E
商品编号
C1547814
商品封装
PDIP-20​
包装方式
管装
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录锁存器
逻辑类型D型锁存器
输出类型三态
工作电压4.5V~5.5V
通道数8
拉电流(IOH)6mA
灌电流(IOL)6mA
属性参数值
传播延迟(tpd)14ns
系列74HCT
工作温度-55℃~+125℃
建立时间10ns
保持时间8ns
静态电流(Iq)8uA

商品概述

HC533、HCT533、HC563和CD74HCT563是采用硅栅CMOS技术制造的高速八进制透明锁存器。它们具备标准CMOS集成电路的低功耗特性,同时具备驱动15个LSTTL器件的能力。当锁存使能(LE)为高电平时,输出对于输入是透明的。当锁存使能(LE)变为低电平时,数据被锁存。输出使能(OE)控制三态输出。当输出使能(OE)为高电平时,输出处于高阻抗状态。锁存操作独立于输出使能的状态。HC533和HCT533在功能上与HC563和CD74HCT563相同,但引脚分布不同。HC533和HCT533与HC373和HCT373类似,HC373和HCT373为同相型。

商品特性

  • 共用锁存使能控制
  • 共用三态输出使能控制
  • 缓冲输入
  • 三态输出
  • 总线线路驱动能力
  • 数据到输出的典型传播延迟为13ns(VCC=5V、CL=15pF、TA=25℃条件下)
  • 工作温度范围内支持扇出
  • 标准输出可带10个LSTTL负载
  • 总线驱动器输出可带15个LSTTL负载
  • 工作温度范围为-55℃ 至 125℃
  • 平衡的传播延迟和转换时间
  • 与LSTTL逻辑IC相比功耗显著降低
  • HC类型支持2V 至 6V工作电压
  • 高抗干扰度:VCC=5V时,NIL为VCC的30%,NIH为VCC的30%
  • HCT类型支持4.5V 至 5.5V工作电压
  • 可直接与LSTTL输入逻辑兼容,VIL最大为0.8V,VIH最小为2V
  • 兼容CMOS输入,VOL、VOH时II ≤ 1μA
